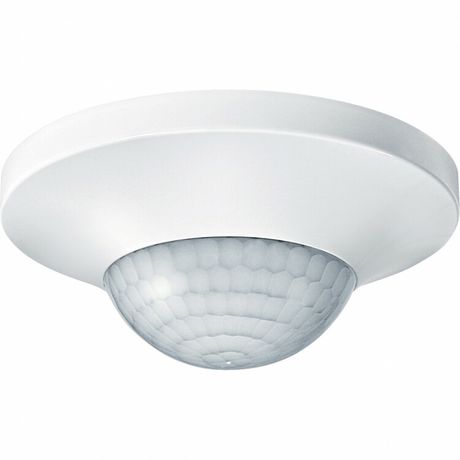

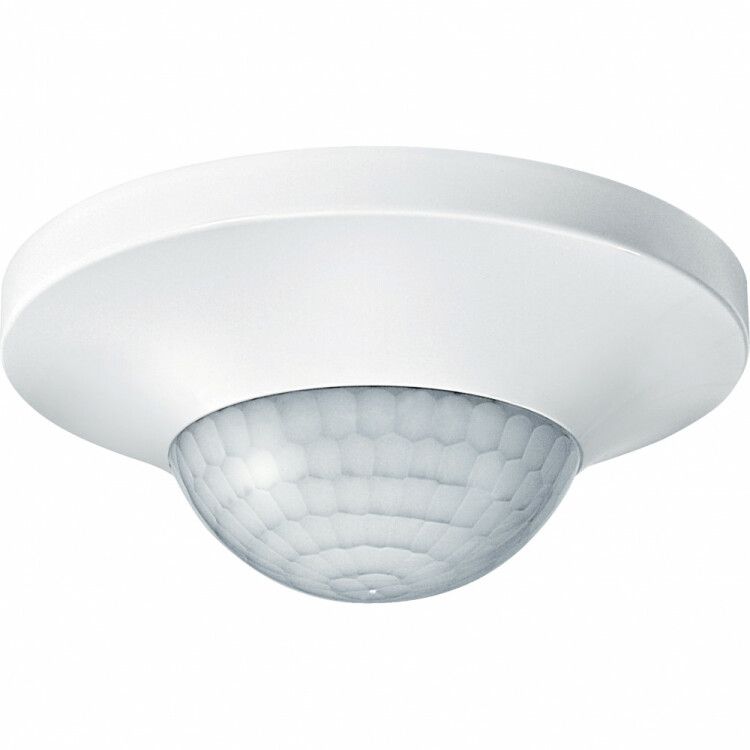

Датчик присут-я Slave (ведомый) | MTN5570-1019 Schneider Electric APC

Датчик присутствия ведомый белый от Schneider Electric (артикул mtn5570-1019) предназначен для автоматического управления освещением и другими нагрузками на основе обнаружения движения людей. Он работает в составе системы с главным (ведущим) датчиком, снижает потребление электроэнергии за счёт точного реагирования на присутствие и подходит для скрытой установки в потолочных конструкциях.

Назначение и область применения

Датчик присутствия ведомый белый используется для автоматизации освещения в помещениях, где важно экономить энергию и обеспечивать комфорт. Он активируется только при наличии человека и не требует ручного включения. Подходит для установки в офисах, кабинетах, коридорах, вестибюлях и других зонах с периодическим использованием. Работает совместно с ведущим датчиком в групповой системе управления светом - когда один датчик определяет наличие людей, он передаёт команду остальным ведомым устройствам.

Технические характеристики

• Тип датчика: пассивный инфракрасный (PIR) - чувствителен к тепловому излучению человеческого тела
• Номинальное напряжение: 230 В, частота 50–60 Гц - совместим с сетями стандарта Европы
• Максимальный коммутируемый ток: 10 А - допускает подключение нагрузки до 2300 Вт (например, несколько светодиодных светильников)
• Дальность обнаружения: до 7 метров, площадь покрытия - до 113 м²
• Угол сканирования: 360° - обнаруживает движение со всех сторон, идеально для центральной установки
• Габариты: 60×116×60 мм, глубина монтажа: 30 мм - компактный корпус для скрытой установки в потолочные ниши
• Степень защиты: IP20 - защищён от контакта с пальцами и предметами, но не от воды и пыли; применяется только внутри помещений
• Материал корпуса: термопласт - прочный, не содержит галогенов, безопасен при возгорании
• Цвет: белый (RAL 9010) - гармонирует с большинством потолочных решений
• Задержка включения: 0 секунд - реакция мгновенная после обнаружения движения
• Регулируемый порог срабатывания - позволяет настроить чувствительность под условия помещения
• Ударопрочность: IK02 - выдерживает слабые механические воздействия (не предназначено для мест с риском повреждения)
• Способ присоединения: винтовые клеммы - надёжное и проверенное подключение проводов

Совместимость и монтаж

Датчик присутствия ведомый белый mtn5570-1019 не работает самостоятельно - требуется ведущий датчик того же семейства MERTEN от Schneider Electric. Монтаж выполняется исключительно скрытым способом: встраивается в потолок или подвесную конструкцию. Оптимальная высота установки - 2,5 м. Крепление осуществляется винтовым способом, фиксируется в подготовленном отверстии. Для работы необходимо подключение трёх проводов: фаза, нуль и управляемая нагрузка. Обязательно соблюдать полярность и использовать только одножильные медные провода сечением до 2,5 мм2.

Безопасность и стандарты

Датчик соответствует требованиям европейских норм безопасности для оборудования класса II (двойная изоляция). Отсутствие галогенов в материале корпуса снижает выделение токсичных веществ при перегреве. Сертифицирован для внутреннего использования в жилых и административных зданиях. Не предназначен для установки во влажных помещениях, на улице или в местах с повышенной запылённостью из-за степени защиты IP20.

Преимущества

• Экономия энергии - свет включается только при наличии человека, исключает забытые включения
• Полный угол обзора 360° - не требует точной ориентации при установке
• Регулировка чувствительности - адаптация под шумные или малопроходимые зоны
• Совместимость с системами управления освещением и отоплением - возможность интеграции в умные здания
• Компактный дизайн и белый цвет - незаметен в интерьере

Ограничения применения

• Не работает автономно - обязательно нужен ведущий датчик
• IP20 - нельзя применять в ванных комнатах, туалетах, на балконах или в сырых помещениях
• IK02 - не рассчитан на места с возможными ударами или вандальным поведением
• Не рекомендован для установки рядом с источниками тепла (печи, радиаторы), окнами с прямыми солнечными лучами или вентиляционными каналами - может давать ложные срабатывания
• Не обнаруживает неподвижных людей более 4–5 минут - система отключает свет при длительном отсутствии движения

Примеры использования

• Офисные кабинеты - свет включается при входе сотрудника, выключается через 1–2 минуты после выхода
• Длинные коридоры - группа ведомых датчиков синхронизирована с одним ведущим, обеспечивает равномерное освещение по всей длине
• Вестибюли и холлы - ночью работает как датчик движения для безопасности, днём - как часть системы энергосбережения
• Аудитории и конференц-залы - при открытии двери включаются все связанные датчики, освещение остаётся включенным пока есть люди

Практические советы

• Перед установкой проверьте совместимость с вашим ведущим датчиком - используйте модели из серии MERTEN от Schneider Electric
• При монтаже в потолок убедитесь, что глубина ниши минимум 30 мм - иначе корпус не поместится
• Настройте порог чувствительности на минимальном уровне при первом запуске, затем увеличивайте, если датчик не реагирует на движение
• Избегайте установки над дверями, вентиляторами или кондиционерами - воздушные потоки могут вызывать ложные срабатывания
• Для больших помещений (>80 м²) используйте несколько ведомых датчиков + один ведущий - так достигается равномерное покрытие
• Не закрывайте датчик декоративными решётками или панелями - они блокируют инфракрасное излучение
