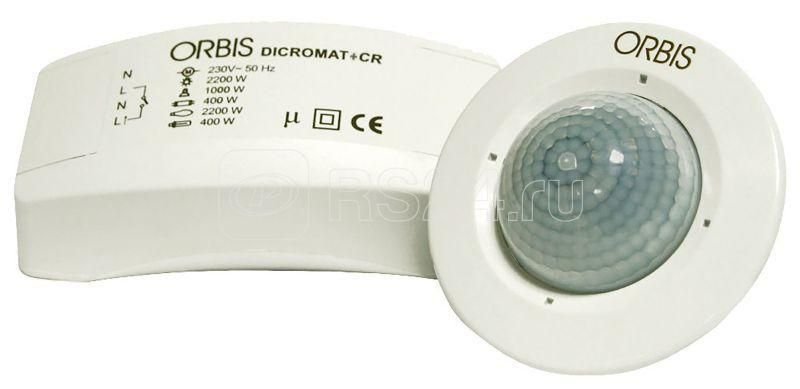

Датчик присутствия DICROMAT + CR 230В Orbis OB134512

Датчик присутствия 230В комплектный от Orbis (артикул ob134512) предназначен для автоматического управления освещением в помещениях на основе обнаружения движения человека. Устройство работает от сети 230 В, имеет скрытую установку и подходит для монтажа в потолочные конструкции с минимальной глубиной коробки 60 мм.

Назначение и область применения

Датчик присутствия 230В комплектный включает свет при обнаружении движения и выключает его после окончания активности. Подходит для помещений с регулярным пребыванием людей: офисы, коридоры, туалеты, кладовые, подъезды, складские площади. Благодаря круговому углу обзора и возможности регулировки чувствительности, устройство эффективно работает даже в сложных планировках.

Технические характеристики

• Тип датчика: инфракрасный (PIR), реагирует на тепло тела человека
• Номинальное напряжение: 230 В +-10%
• Частота: 50–60 Гц
• Максимальная коммутационная мощность: 2200 Вт (можно подключить до 10 LED-ламп по 200 Вт каждая)
• Угол обзора: 360° по горизонтали, вертикальный угол не указан - оптимальная высота установки 2,5 м
• Диаметр области обнаружения на полу: 7 м (при высоте 2,5 м)
• Максимальная дальность фронтальной и боковой детекции: 3,5 м
• Задержка включения: 0,5 секунды
• Максимальная продолжительность включения: 600 секунд (10 минут)
• Степень защиты: IP20 - защищён от контакта с пальцами, не предназначено для влажных сред
• Материал корпуса: термопластичный поликарбонат
• Диаметр устройства: 80 мм
• Монтажный диаметр: 65 мм
• Глубина установки: 50 мм
• Минимальная глубина монтажной коробки: 60 мм
• Способ присоединения: винтовые клеммы
• Регулируемая яркость срабатывания: да - можно задать уровень освещённости, при котором датчик начнёт работать
• Устанавливаемый порог срабатывания: да - позволяет исключить ложные срабатывания при фоновом свете
• С дистанционным управлением: да - требует отдельного пульта (не в комплекте)
• Без галогенов: да - соответствует экологическим нормам RoHS
• Поверхность: необработанная - не требует дополнительной отделки

Совместимость и монтаж

Датчик присутствия 230В комплектный устанавливается в стандартную круглую монтажную коробку с внутренним диаметром 65 мм. Для скрытой установки требуется минимум 60 мм свободной глубины внутри перекрытия. Кабель подключается через винтовые клеммы - L (фаза), N (нейтраль), L_out (выход на нагрузку). Напряжение питания 230 В - подключение возможно только к однофазной сети. Корпус совместим с большинством потолочных решёток и люстр с центральным креплением. Не рекомендуется монтировать над источниками тепла (печи, радиаторы) или рядом с вентиляторами - возможны ложные срабатывания.

Безопасность и стандарты

Датчик соответствует требованиям безопасности для бытовых и коммерческих применений. Защита IP20 предотвращает случайный контакт с токоведущими частями, но не обеспечивает защиту от воды или пыли - не используется в ванных комнатах, на улице или в сырых помещениях. Отсутствие галогенов снижает риск образования токсичных веществ при повреждении. Максимальная нагрузка 2200 Вт соответствует классу K (по EN 60669-1) - допустимо подключение ламп накаливания, галогенных и энергосберегающих источников света, в том числе LED-светильников с драйверами.

Преимущества

• Круговой обзор 360° - не требует точной ориентации при установке
• Регулировка порога срабатывания - избавляет от ложных включений при дневном свете
• Высокая коммутационная способность - поддерживает мощные светильники без внешнего реле
• Экономия электроэнергии - автоматическое выключение при отсутствии людей
• Совместимость с дистанционным управлением - удобно для тестирования и настройки
• Компактный размер - легко встраивается в потолки без значительного вскрытия

Ограничения применения

• Не применяется во влажных помещениях (ванная, баня, уличные зоны) - IP20 недостаточен
• Не подходит для установки выше 3 метров - снижается точность детекции
• Неэффективен при наличии препятствий, закрывающих обзор (например, широкие шкафы, перегородки)
• Не реагирует на движение холодных объектов (животные, предметы без теплового излучения)
• Требуется наличие монтажной коробки глубиной ≥60 мм - не подходит для тонких потолков
• Дистанционное управление требует отдельного пульта - он не входит в комплект

Примеры использования

• Освещение коридора в офисе - включается при входе, выключается через 10 минут после выхода
• Складское помещение - экономия энергии ночью и в выходные
• Туалет в общественном здании - автоматическое включение при входе, безопасность при темноте
• Лестничная клетка многоквартирного дома - срабатывает при подъёме, не включается при прохождении мимо

Практические советы

• Перед установкой проверьте глубину монтажной коробки - она должна быть не менее 60 мм, иначе датчик не поместится
• Настройте порог срабатывания перед окончательным монтажом: поверните регулятор против часовой стрелки для более чувствительной работы, по часовой - чтобы включалось только при темноте
• Избегайте направления датчика на окна, батареи, кондиционеры - они вызывают ложные срабатывания
• При использовании LED-ламп с драйверами убедитесь, что суммарная мощность не превышает 2200 Вт - некоторые драйверы имеют высокий импульсный ток при включении
• Для тестирования используйте пульт дистанционного управления - он позволяет временно отключить функцию автовыключения
• При замене старого датчика - сравните диаметр посадочного места: новый Orbis ob134512 имеет диаметр 80 мм, монтажный - 65 мм
