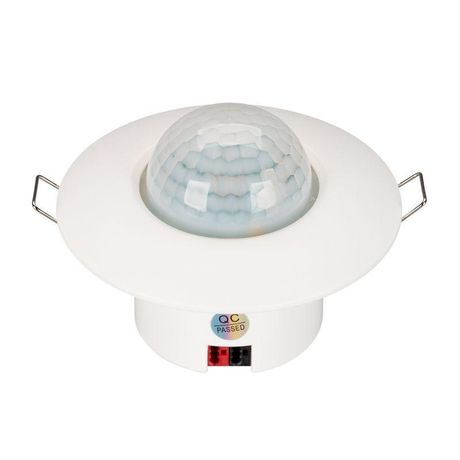

Датчик присутствия KNX-301-012-IN (BUS PIR) (IP20 пластик) INTELLIGENT ARLIGHT 038408

Датчик присутствия KNX-301-012-IN (BUS PIR) IP20 пластик - это устройство для автоматического управления освещением на основе движения и уровня освещённости, работающее в системах KNX. Бренд INTELLIGENT ARLIGHT обеспечивает совместимость с промышленными и офисными сетями автономного управления. Артикул 038408 соответствует сериям датчиков KNX, предназначенным для встраивания в потолочные конструкции.

Назначение и область применения

Датчик присутствия KNX-301-012-IN (BUS PIR) определяет наличие людей в помещении с помощью инфракрасного сенсора и управляет светом, HVAC или другими нагрузками через шину KNX. Подходит для зон с нерегулярной проходимостью: коридоры, туалеты, переговорные, складские помещения, офисные кабинеты. Встроенная функция измерения освещённости позволяет отключать свет при достаточном естественном свете, снижая энергопотребление.

Технические характеристики

• Тип датчика: пассивный инфракрасный (PIR) с интегрированными сенсорами освещённости и температуры
• Питание: от шины KNX, постоянный ток 21–30 В
• Степень защиты: IP20 - защищён от доступа пальцами и крупных предметов, не предназначено для влажных сред
• Габариты корпуса: 65×93 мм
• Глубина утопления: 38×52 мм
• Материал корпуса: пластик
• Работает в составе системы KNX - требует подключения к двухпроводной шине

Совместимость и монтаж

KNX-301-012-IN (BUS PIR) совместим со всеми устройствами, поддерживающими протокол KNX. Устанавливается в стандартную потолочную нишу с габаритами не менее 38×52 мм. Для монтажа требуется подключение к шине KNX: L (питание) и T (данные). Нет необходимости в отдельном питании - всё работает через шину. Кабель подводится снизу, что удобно при установке в подвесные потолки. После физической установки необходимо выполнить программирование через ETS - задать чувствительность, время выдержки, порог освещённости.

Безопасность и стандарты

Устройство соответствует требованиям EN 60730-1 и EN 60730-2-11 для самоконтроля бытовых электронных устройств. Работает в рамках стандарта KNX (EN 50090, IEC 60870), что гарантирует безопасную интеграцию в промышленные системы управления. Отсутствие открытых контактов и использование низковольтного питания повышают безопасность при обслуживании.

Преимущества

• Не требует внешнего источника питания - питание через шину KNX упрощает монтаж и снижает количество проводов
• Встроенные сенсоры освещённости и температуры позволяют использовать один прибор вместо трёх
• Пластиковый корпус устойчив к коррозии и не требует специального ухода
• Подходит для замены аналогичных моделей других производителей при сохранении интерфейса KNX

Ограничения применения

• IP20 не допускает установку во влажных помещениях (ванна, бассейн, улица)
• Не рекомендован для мест с высокой запылённостью - пыль может затруднять работу ИК-сенсора
• Чувствителен к быстрому перемещению объектов; медленные движения (например, человек сидит) могут не регистрироваться без дополнительной настройки
• Температурный диапазон работы ограничен - не рассчитан на экстремальные условия (ниже +5C и выше +40C)

Примеры использования

• Автоматическое включение света в коридоре жилого дома при входе человека
• Выключение освещения в переговорной комнате после её покидания
• Экономия электроэнергии в офисе: свет гаснет, когда окна достаточно освещены дневным светом
• Интеграция в систему “умного” здания с централизованным контролем всех датчиков через ETS

Практические советы

• Перед установкой проверьте глубину ниши - утопляемая часть должна свободно поместиться без давления на корпус
• При монтаже в подвесной потолок используйте крепёжные элементы, предусмотренные производителем - не закручивайте винты слишком сильно
• Настройте порог освещённости в ETS так, чтобы свет не включался при ярком солнечном свете, но включался при пасмурной погоде
• Избегайте направления сенсора на радиаторы, вентиляторы или окна - тепловые потоки и солнечные блики вызывают ложные срабатывания
• При использовании в больших помещениях (более 20 м²) убедитесь, что угол обзора датчика покрывает все зоны возможного передвижения
