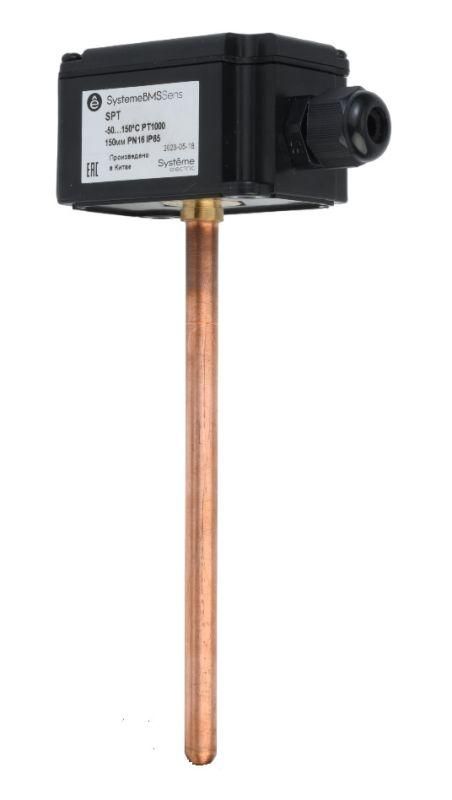

Датчик температуры погружной, -50...+150 град NTC10к 100мм с гильзой 50мм - SPTN100 APC

Датчик температуры погружной -50…+150°С NTC10к 100мм с гильзой 50мм от Systeme Electric (артикул sptn100) предназначен для точного измерения температуры в жидкостях и средах с высокой теплопроводностью. Устройство сочетает надёжную конструкцию с терморезистором NTC 10 кОм и защищённой гильзой для долговечной работы в агрессивных условиях.

Назначение и область применения

Датчик температуры погружной -50…+150°С NTC10к 100мм с гильзой 50мм используется там, где требуется измерять температуру напрямую в жидкой среде: в системах охлаждения, теплообменниках, баках с маслом, водяными контурами, технологических ёмкостях на производствах пищевой, химической и фармацевтической отраслей. Гильза обеспечивает механическую защиту чувствительного элемента, позволяя использовать датчик даже в потоках с твёрдыми частицами или при повышенном давлении.

Технические характеристики

• Диапазон измерения температуры: от -50 C до +150 C
• Тип датчика: NTC-терморезистор с сопротивлением 10 кОм при 25 C
• Длина погружаемой части: 100 мм
• Гильза: стальная, длина 50 мм, внутренний диаметр рассчитан под установку датчика
• Выходной сигнал: изменение сопротивления в зависимости от температуры (не требует внешнего питания)
• Максимальная рабочая температура поверхности гильзы: +150 C

Совместимость и монтаж

Датчик температуры погружной -50…+150°С NTC10к 100мм с гильзой 50мм устанавливается через резьбовое или фланцевое соединение в ёмкости, трубопроводы или теплообменники. Гильза 50 мм позволяет легко заменить датчик без слива среды - достаточно выкрутить сам датчик, оставив гильзу на месте. Для подключения используйте измерительный прибор с входом для NTC-терморезистора 10 кОм. Обязательно проверьте совпадение резьбы и глубины посадки перед монтажом.

Преимущества

• Устойчивость к коррозии благодаря стальной гильзе
• Высокая точность измерений в широком диапазоне температур
• Замена датчика без демонтажа системы - благодаря съёмной гильзе
• Отсутствие необходимости в питании - пассивный датчик, работающий на основе изменения сопротивления
• Подходит для длительной эксплуатации в постоянных режимах

Ограничения применения

• Не предназначен для измерения температуры газов или паров - эффективна только в жидких средах
• Работает только с оборудованием, поддерживающим NTC 10 кОм; несовместим с аналоговыми датчиками 4–20 мА или PT100
• Гильза не герметизирована дополнительно - при использовании под давлением выше атмосферного требуется проверка плотности соединения
• Измеряемый объем должен полностью покрывать погружную часть (100 мм); частичное погружение даёт погрешность

Примеры использования

• Контроль температуры охлаждающей жидкости в промышленных холодильных машинах
• Измерение температуры масла в гидравлических системах станков
• Автоматизация нагрева воды в бойлерах и циркуляционных контурах
• Контроль температуры в реакторах химического производства

Практические советы

• Перед установкой убедитесь, что внутренний диаметр гильзы соответствует наружному диаметру корпуса датчика - иначе возможен перегрев или плохой тепловой контакт
• При монтаже в вертикальные трубы направление погружения должно быть против течения среды для минимизации вибраций
• Для точных измерений рекомендуется калибровать прибор после установки, особенно при работе на границах диапазона (-50 C и +150 C)
• Не допускайте попадания воды в разъём датчика - он не имеет защиты IP, хотя сама гильза защищает чувствительный элемент
• При длительной эксплуатации в агрессивных средах периодически осматривайте гильзу на предмет эрозии или отложений - они снижают точность
