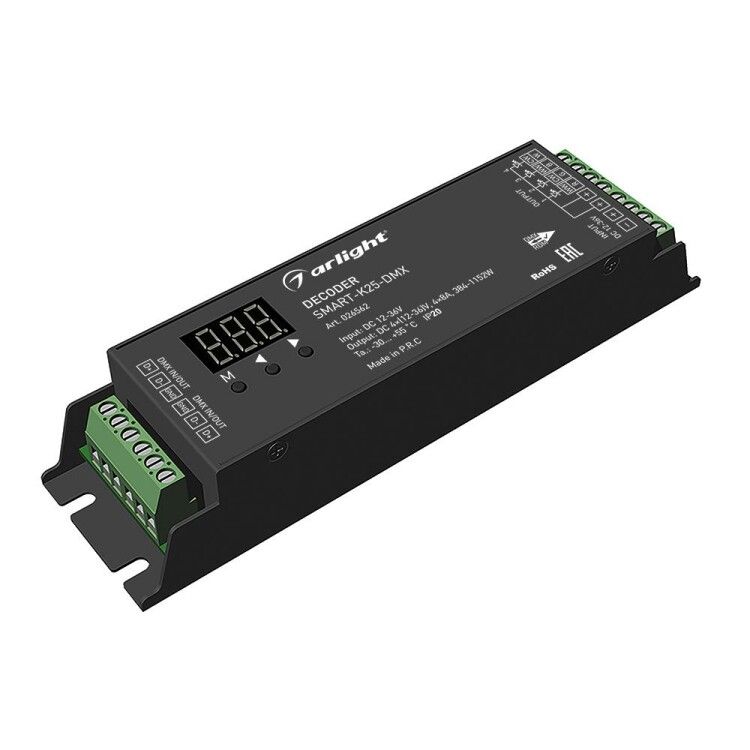

Декодер SMART-K25-DMX (12-36V, 4x8A) (ARL, IP20 Металл, 5 лет) - 026562 Arlight

Декодер SMART-K25-DMX (12-36V, 4x8A) IP20 металл от Arlight преобразует цифровой сигнал DMX512 в аналоговый ШИМ-выход для управления светодиодными лентами. Подходит для установки в световые системы с питанием 12–36 В постоянного тока.

Назначение и область применения

Декодер SMART-K25-DMX (12-36V, 4x8A) IP20 металл используется для управления четырьмя отдельными цепями светодиодных лент или других нагрузок на постоянном токе через протокол DMX512. Он позволяет точно регулировать яркость каждого канала, что необходимо в профессиональной подсветке интерьеров, фасадов, сцен, выставочных залов и торговых точках. Устройство работает как интерфейс между контроллером DMX и мощными LED-системами, заменяя несколько отдельных драйверов одним компактным решением.

Технические характеристики

• Входное напряжение: 12–36 В постоянного тока
• Выходное напряжение: 12–36 В постоянного тока (копирует вход)
• Выходной ток: до 32 А суммарно (по 8 А на каждый из 4 каналов)
• Максимальная мощность нагрузки: 384–1152 Вт (зависит от напряжения)
• Управление: DMX512, 4 цветных канала (RGBW или 4 монохромных)
• Диммирование: да, с помощью ШИМ (PWM)
• Степень защиты: IP20 - защищён от прикосновений и крупных частиц, не герметичен
• Корпус: металлический, чёрный, рассеивает тепло
• Размеры: 175 × 46 × 32 мм
• Способ монтажа: накладной

Совместимость и монтаж

SMART-K25-DMX совместим с любыми контроллерами DMX512, поддерживающими стандартную адресацию. Для подключения используются терминальные клеммы - провода фиксируются винтовым зажимом. Монтировать можно на стену, профиль или DIN-рейку (при наличии адаптера). Кабель питания и ленты подключаются параллельно к соответствующим выводам: +12/24/36 V, GND и четыре выхода каналов. Обязательно соблюдать полярность. Нагрузка должна быть равномерно распределена по каналам - не более 8 А на один.

Безопасность и стандарты

Декодер SMART-K25-DMX (12-36V, 4x8A) IP20 металл соответствует требованиям безопасности для внутреннего использования. IP20 исключает применение во влажных помещениях, на улице или в местах с риском попадания воды. Корпус выполнен из металла - обеспечивает надёжное тепловыделение, но требует доступа воздуха. Не допускается перегрузка по току - при превышении 8 А на канал возможен отказ элементов.

Преимущества

• Один прибор управляет четырьмя независимыми цепями - экономия места и проводки
• Поддержка широкого диапазона напряжений (12–36 В) - универсальность для разных типов лент
• Металлический корпус снижает температуру при длительной работе
• ШИМ-диммирование обеспечивает плавное и бесшумное изменение яркости
• Простые клеммы - удобны для быстрого монтажа и обслуживания

Ограничения применения

• Не предназначен для использования вне помещений - IP20 не защищает от влаги и пыли
• Запрещено подключать нагрузки выше 8 А на один канал - риск перегрева и повреждения
• Не работает с AC-сетью - требуется источник постоянного тока
• Не имеет встроенного источника питания - нужен внешний БП на 12–36 В
• Требуется предварительно заданная адресация в DMX-контроллере - не автономен

Примеры использования

• Управление RGBW-лентами в потолочном светильнике ресторана
• Контроль четырёх зон подсветки в торговом шоу-руме
• Создание динамических эффектов на сцене с использованием одного DMX-канала
• Освещение витрин с независимой регулировкой цвета каждой стороны
• Фасадная подсветка здания с программируемыми сценариями

Практические советы

• Выбирайте блок питания с запасом по мощности - минимум на 20% больше максимальной нагрузки
• Проверьте посадочные размеры: 175×46×32 мм - убедитесь, что есть место для установки
• При подключении длинных лент используйте усиленные провода - падение напряжения влияет на яркость
• Настройте адреса DMX в контроллере перед первым включением - по умолчанию начинается с адреса 1
• Не закрывайте декодер полностью - необходим воздушный зазор для охлаждения
• Для систем с высокой частотой изменения сценариев проверьте совместимость контроллера с частотой PWM - некоторые устройства работают медленнее 1 kHz
