Держатель болтовой приклеиваемый PDB-H90-D5-10 для прутка d5-10мм H=90мм сталь КМ MA0264 КМ-Профиль

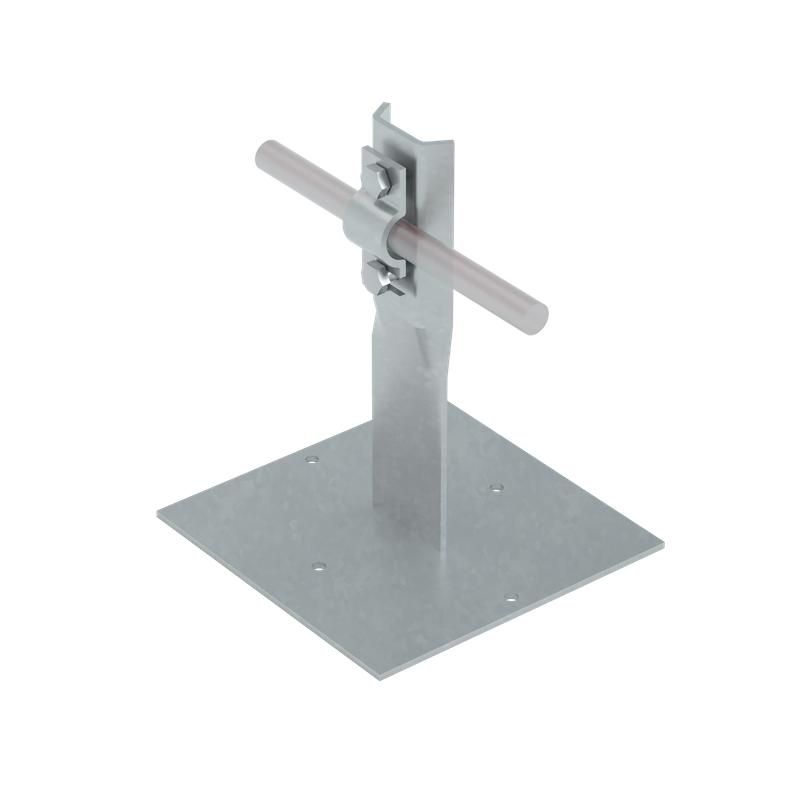

Держатель болтовой приклеиваемый для прутка 5–10 мм H90 мм сталь КМ-профиль PDB-H90-D5-10 - это компонент системы молниезащиты и заземления AURAFORT®, предназначенный для надежного крепления медных или стальных прутков диаметром 5–10 мм на горизонтальных поверхностях крыш и других плоских участках. Благодаря приклеивающей основе и прочному зажиму, изделие обеспечивает долговечную фиксацию без сверления поверхности.

Назначение и область применения

Держатель болтовой приклеиваемый для прутка 5–10 мм H90 мм сталь КМ-профиль PDB-H90-D5-10 используется для монтажа проводников молниезащиты и систем заземления на плоских кровлях, площадках, технологических платформах и внутренних конструкциях. Применяется там, где невозможно или нежелательно сверление основания - например, на битумных, гибких или чувствительных к повреждению покрытиях. Подходит для установки на объектах жилых, промышленных и коммерческих зданий.

Технические характеристики

• Тип крепления проводника: винтовой зажим - позволяет плотно фиксировать пруток без деформации
• Диаметр проводника: 5–10 мм - совместим с наиболее распространенными стальными и медными прутками для молниезащиты
• Материал корпуса: сталь оцинкованная электрохимическим способом - обеспечивает коррозионную стойкость в условиях сухого и слабоагрессивного климата
• Монтажная высота: 90 мм - задает необходимый вынос проводника над поверхностью для равномерного распределения тока и снижения риска перегрева
• Способ монтажа: приклеивание на битумный или силиконовый клей - исключает механическое воздействие на основание

Совместимость и монтаж

Держатель болтовой приклеиваемый для прутка 5–10 мм H90 мм сталь КМ-профиль PDB-H90-D5-10 совместим с любыми проводниками диаметром от 5 до 10 мм, в том числе с круглыми прутками из меди, стали или алюминия. Для монтажа необходимо:

• Очистить поверхность от пыли, масла и влаги
• Нанести слой битумного или силиконового герметика толщиной 2–3 мм
• Установить держатель, придавить и зафиксировать на 10–15 секунд
• Подождать 24 часа перед нагрузкой на зажим - время полного схватывания клея

Зажим открывается вручную - после вставки прутка затяните винт до упора, не используя инструменты с усилием выше 2 Нм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу климатического исполнения УХЛ3 - рассчитано на работу в помещениях, на открытых площадках с сухим и умеренно влажным климатом. Не предназначен для постоянного контакта с морской водой, хлорированными растворами, щелочами или агрессивными парогазовыми средами. Электрохимическое цинкование обеспечивает срок службы более 10 лет в нормальных условиях эксплуатации.

Преимущества

• Не требует сверления - сохраняет целостность кровельного покрытия
• Высокая механическая прочность - выдерживает ветровые и снеговые нагрузки
• Равномерное распределение тока благодаря выносу на 90 мм
• Простота установки - не нужна специальная оснастка
• Экономия времени на монтаже - особенно на больших плоских поверхностях

Ограничения применения

• Не использовать на вертикальных или наклонных поверхностях - риск сползания
• Не применять в агрессивных средах: поблизости от химпроизводств, морских портов, кислотных выбросов
• Не рекомендован для температур ниже –30 C - клей теряет эластичность
• Не допускается использование на мягких или деформируемых основаниях (например, пенополистирол, минеральная вата)

Примеры использования

• Фиксация контура молниезащиты на битумной черепице промышленного склада
• Укладка заземляющего прутка на плоской крыше торгового центра
• Монтаж проводника на технологической площадке завода с ограниченным доступом к основанию
• Создание внешнего заземляющего проводника вдоль стен здания с битумной гидроизоляцией

Практические советы

• Перед монтажом проверьте соответствие диаметра прутка - отклонение более +-0,5 мм может вызвать плохую фиксацию
• Используйте только клеи, одобренные производителем AURAFORT® - не все силиконы подходят для длительной работы под нагрузкой
• При монтаже на старом битуме удалите остатки грязи и восстановите адгезию нагревом фена
• Для длинных трасс рекомендуется шаг между держателями 1,5–2 метра - меньше при наличии ветровых нагрузок
• Проверяйте контакт зажима с прутком через год после установки - возможна коррозия в местах сопряжения
