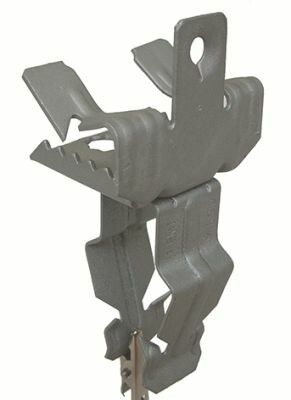

Держатель для крепления трубы к балке 10-15мм диаметр 22-30мм горизонтальный монтаж - CM618230 ДКС

Держатель для крепления трубы к балке 10–15 мм, диаметр 22–30 мм, горизонтальный монтаж DKC - это надежный крепежный элемент из серии M5 Combitech, предназначенный для фиксации труб или кабельных трасс на стальных балках. Артикул cm618230 обеспечивает устойчивую установку в условиях повышенной нагрузки и агрессивной среды.

Назначение и область применения

Держатель для крепления трубы к балке 10–15 мм, диаметр 22–30 мм, горизонтальный монтаж DKC используется для закрепления труб или кабеленесущих систем на вертикальных или горизонтальных стальных балках. Подходит для монтажа в промышленных зонах, на производственных линиях, в цехах с технологическим оборудованием. Применяется там, где требуется жесткая фиксация без сварки - например, при модернизации существующих конструкций или в местах, недоступных для термической обработки.

Технические характеристики

• Диаметр крепимых труб/кабелей: 22–30 мм
• Толщина балки для крепления: 10–15 мм
• Тип крепления: винтовое (болты и гайки в комплект не входят)
• Материал: сталь с антикоррозионным покрытием
• Цвет: серый
• Тип изделия: держатель горизонтального монтажа
• Серия: M5 Combitech
• Артикул: cm618230

Совместимость и монтаж

Держатель для крепления трубы к балке 10–15 мм, диаметр 22–30 мм, горизонтальный монтаж DKC крепится к балке сбоку через два отверстия под болт. Для установки требуются болты М8 или М10 (не включены в комплект). Убедитесь, что толщина балки попадает в диапазон 10–15 мм - меньшая толщина не обеспечит достаточного захвата, большая - затруднит фиксацию. Крепление выполняется перпендикулярно оси трубы. Готовый узел выдерживает механические нагрузки, характерные для кабельных трасс и легких трубопроводов.

Безопасность и стандарты

Изделие соответствует требованиям промышленной безопасности при использовании в соответствии с рекомендациями производителя. Антикоррозионное покрытие повышает срок службы в помещениях с повышенной влажностью. Серия M5 Combitech прошла внутренние испытания DKC на прочность и усталостную выносливость, однако официальные сертификаты (например, GOST или EN) в предоставленных данных не указаны - при необходимости проверьте документацию производителя.

Преимущества

• Высокая прочность стали обеспечивает устойчивость к вибрациям и ударным нагрузкам
• Антикоррозионное покрытие продлевает срок службы даже в сырых условиях
• Горизонтальная ориентация удобна для прокладки трасс вдоль балок
• Универсальность: совместим с широким спектром изделий серии M5 Combitech
• Не требует сварки - монтаж возможен на уже смонтированных конструкциях

Ограничения применения

• Не предназначен для крепления труб с диаметром менее 22 мм или более 30 мм - риск проскальзывания или деформации
• Не рассчитан на давление внутри трубы - применяется только для внешнего крепления
• Не подходит для балок толще 15 мм - невозможно плотное прижатие
• Не использовать в качестве основного крепления для тяжелых трубопроводов с жидкостью под давлением
• Работает только в горизонтальной плоскости - не предназначен для вертикального крепления на потолке

Примеры использования

• Фиксация воздуховодов малого диаметра на металлических каркасах цеха
• Подвеска силовых кабелей вдоль несущих балок на складских комплексах
• Закрепление пневматических шлангов на станках с автоматизированным управлением
• Монтаж сигнальных проводов на рамах конвейерных линий

Практические советы

• Перед монтажом проверьте точный диаметр трубы - лучше выбрать держатель с запасом по внутреннему зазору
• Используйте болты с гроверами или контргайками для предотвращения саморазвинчивания при вибрациях
• При групповой установке нескольких держателей соблюдайте равномерный шаг - не более 1,5 метра между точками крепления
• Для защиты от коррозии в химически активных средах дополнительно нанесите слой противокоррозийного состава на места соединений
• При замене старого крепежа - используйте тот же артикул cm618230, чтобы сохранить совместимость с конструкцией
