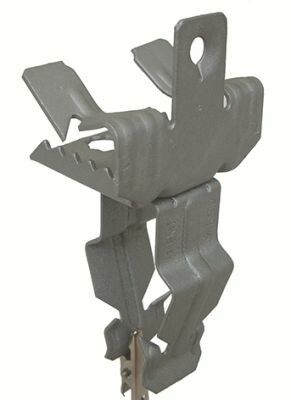

Держатель для крепления трубы к балке 4-10мм диаметр 18-22мм горизонтальный монтаж - CM618122 ДКС

Держатель для крепления трубы к балке 4–10 мм, диаметр 18–22 мм, горизонтальный монтаж DKC - это надежный крепежный элемент из серии M5 Combitech, предназначен для горизонтального крепления труб или кабельных трасс к металлическим балкам. Артикул cm618122 обеспечивает устойчивую фиксацию при нагрузках, характерных для промышленной автоматизации и энергообъектов.

Назначение и область применения

Держатель для крепления трубы к балке 4–10 мм, диаметр 18–22 мм, горизонтальный монтаж DKC используется для закрепления труб или кабеленесущих систем на вертикальных или горизонтальных стальных балках. Подходит для монтажа внутри помещений: цехах, распределительных пунктах, насосных станциях, на конвейерах и технологических линиях. Применяется там, где требуется жесткая, невибрирующая фиксация с возможностью быстрой установки.

Технические характеристики

• Диаметр крепимых объектов: 18–22 мм - подходит для труб и гофрокабелей указанного размера;
• Толщина балки: 4–10 мм - совместим с профильными швеллерами, двутаврами и листовой сталью этой толщины;
• Материал: сталь с антикоррозионным покрытием - повышает срок службы в условиях повышенной влажности и запыленности;
• Цвет: серый - соответствует цветовой стандартизации промышленных комплектующих;
• Тип крепления: винтовое - обеспечивает плотную фиксацию без проскальзывания;
• Серия: M5 Combitech - часть унифицированной системы крепежных элементов DKC;
• Артикул: cm618122 - уникальный идентификатор для заказа и замены.

Совместимость и монтаж

Держатель для крепления трубы к балке 4–10 мм, диаметр 18–22 мм, горизонтальный монтаж DKC устанавливается на боковую поверхность балки. Для монтажа используются болты, входящие в комплект или приобретаемые отдельно - рекомендуется использовать болты М6 или М8 в зависимости от нагрузки. Установка выполняется перпендикулярно оси балки. Крепление не требует сварки или специнструмента - достаточно обычного ключа. Обеспечивается равномерная передача нагрузки за счет формы зажимной части.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями промышленной безопасности и имеет антикоррозионное покрытие, обеспечивающее соответствие условиям эксплуатации согласно ГОСТ 9.032. Нагрузочная способность рассчитана на длительную работу без деформаций. Серия M5 Combitech прошла внутренние испытания DKC на механическую выносливость и термостойкость.

Преимущества

• Универсальная форма - один тип держателя поддерживает широкий диапазон диаметров труб (18–22 мм);
• Высокая прочность стали - выдерживает значительные статические и динамические нагрузки;
• Защита от коррозии - продлевает жизнь изделию даже в средах с повышенной влажностью;
• Горизонтальное расположение - минимизирует риск сползания кабелей или труб при вибрациях;
• Часть единой системы M5 Combitech - легко комбинируется с другими элементами того же семейства.

Ограничения применения

• Не для балок толще 10 мм - не обеспечит достаточного зацепления;
• Не предназначен для вертикального крепления на потолочных конструкциях - возможно самопроизвольное соскальзывание;
• Не рекомендуется применять в агрессивных химических средах - хотя есть антикоррозийное покрытие, оно не защищает от кислот и щелочей;
• Подходит только для одиночных труб/кабелей - не рассчитан на групповое крепление нескольких проводов большего суммарного диаметра.

Примеры использования

• Фиксация воздуховода Ø20 мм на балке в цеху автопрома;
• Закрепление силового кабеля в распределительном щите на стальной раме;
• Установка трубопровода подачи воды на технологической платформе;
• Монтаж сигнальных кабелей управления на балке конвейерной линии.

Практические советы

• Перед установкой проверьте точный диаметр трубы - если он меньше 18 мм, используйте переходник; больше 22 мм - выберите другой держатель;
• Обязательно затягивайте винты усилием, указанным в руководстве - недостаточно затянутый крепеж вызывает люфт, переусилие - деформацию материала;
• При использовании в местах с частыми вибрациями дополняйте держатель резиновым демпфером между трубой и зажимом;
• Для массового монтажа лучше всего сочетать этот держатель с аналогичными элементами серии M5 Combitech - они совпадают по шагу крепления и форме;
• Артикул cm618122 можно найти в каталогах DKC по запросу “держатель труб 18-22” - удобно для закупок и замены.
