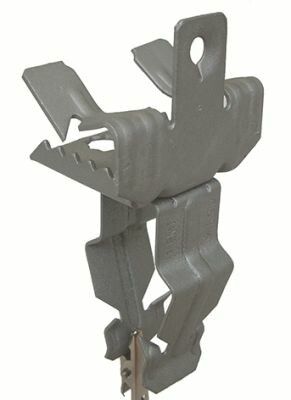

Держатель для крепления трубы к балке 4-10мм диаметр 22-30мм горизонтальный монтаж - CM618130 ДКС

Держатель для крепления трубы к балке 4–10 мм диаметром 22–30 мм - это компактный металлический крепёж из серии M5 Combitech от DKC (ДКС), артикул cm618130. Он предназначен для горизонтального крепления труб или кабельных трасс к стальным балкам, обеспечивая устойчивую фиксацию даже в условиях повышенной нагрузки.

Назначение и область применения

Держатель используется для установки труб или кабеленесущих систем на вертикальных или горизонтальных поверхностях - например, на стальных профилях, швеллерах или двутаврах. Подходит для промышленного оборудования, технологических линий, систем вентиляции, водоснабжения и автоматизации. Применяется там, где требуется жесткая, долговечная и легко монтируемая точка крепления без сварки.

Технические характеристики

• Диаметр трубы/кабеля: 22–30 мм
• Толщина балки для крепления: 4–10 мм
• Тип крепления: винтовое (болты в комплект не входят)
• Материал: сталь с антикоррозионным покрытием
• Цвет: серый
• Серия: M5 Combitech
• Артикул: cm618130
• Производитель: DKC (ДКС)

Совместимость и монтаж

Держатель крепится к балке сбоку через два отверстия под болты. Для надёжной фиксации используйте болты М6 или М8 с подходящей длиной - она зависит от толщины балки и требуемого зазора между держателем и поверхностью. Убедитесь, что балка имеет плоскую поверхность; деформированные или закруглённые края снижают контактную площадь и увеличивают риск проскальзывания. Крепление выполняется вручную - специальные инструменты не требуются.

Безопасность и стандарты

Изделие соответствует требованиям промышленной безопасности для механически нагруженных конструкций. Антикоррозионное покрытие защищает от воздействия влаги и химически активных сред, характерных для цехов и открытых помещений. Серия M5 Combitech разработана в соответствии с европейскими нормами для крепёжных систем.

Преимущества

• Высокая прочность стали гарантирует выдерживание значительных осевых и радиальных нагрузок
• Универсальная форма подходит для различных типов балок - от тонких листов до массивных профилей
• Антикоррозионное покрытие продлевает срок службы до 10+ лет в помещениях с умеренной влажностью
• Горизонтальное расположение минимизирует влияние вибраций и перегрузок
• Совместим с другими элементами серии M5 Combitech - можно собирать комплексные системы крепления

Ограничения применения

• Не для балок толще 10 мм - длина крепёжных отверстий недостаточна
• Не рекомендован для вертикального монтажа на потолках без дополнительной страховки - возможен прогиб при длительной нагрузке
• Не подходит для труб с внутренним давлением выше 1,6 МПа - изделие не является герметичным соединением
• Запрещено использовать в агрессивных химических средах без защиты - покрытие не рассчитано на кислоты или щёлочи

Примеры использования

• Фиксация воздуховодов на стальной раме в промышленном цехе
• Подвеска медных труб холодильной системы к несущему профилю
• Размещение силового кабеля на балке распределительного щита
• Крепление гофрированных рукавов к основанию станка

Практические советы

• Перед монтажом проверьте соответствие внешнего диаметра трубы интервалу 22–30 мм - слишком тонкая или толстая труба будет плохо фиксироваться
• Выбирайте болты с головкой под шестигранник - они удобнее затягиваются в ограниченном пространстве
• Если балка тоньше 6 мм, используйте шайбу под головку болта для равномерного распределения усилия
• Для частых демонтажей замените обычные болты на быстроразъёмные крепления серии M5 Combitech
• Не допускайте перекоса держателя при затяжке - он может повредить покрытие и снизить несущую способность
