Держатель для крепления трубы к балке 4-10мм диаметр 30-35мм горизонтальный монтаж - CM618135 ДКС

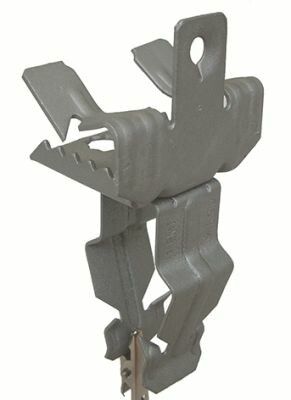

Держатель для крепления трубы к балке 4–10 мм, диаметр 30–35 мм, горизонтальный монтаж - это компактный крепёж из стали с антикоррозионным покрытием, входящий в серию M5 Combitech от DKC. Он предназначен для надёжного крепления труб или кабельных трасс к стальным балкам, особенно там, где важна устойчивость к механическим нагрузкам и длительная эксплуатация.

Назначение и область применения

Держатель используется для горизонтального крепления труб или кабеленесущих систем к металлическим балкам. Подходит для установки на балках толщиной от 4 до 10 мм. Применяется в промышленной автоматизации, на конвейерах, в системах вентиляции, водоснабжения и кабельных трассах. Элементы серии M5 Combitech часто используются там, где требуется быстрый и надёжный монтаж без сварки.

Технические характеристики

• Диаметр крепимой трубы или кабельной жилы: 30–35 мм
• Толщина балки, к которой крепится: 4–10 мм
• Тип крепления: винтовое (с использованием болта/гайки)
• Материал: сталь с антикоррозионным покрытием
• Цвет: серый
• Серия: M5 Combitech
• Артикул: cm618135

Совместимость и монтаж

Держатель крепится к балке сбоку через отверстия в основании. Для фиксации требуются стандартные крепёжные элементы (болты, гайки, шайбы), которые не входят в комплект - их необходимо подбирать отдельно. Установка выполняется с помощью гаечного ключа. Рекомендуется использовать болты класса прочности не ниже 8.8. Монтаж возможен только на плоские поверхности балок; не подходит для профилей с закруглёнными кромками или тонкостенных труб меньшего диаметра.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности для промышленного оборудования. Антикоррозионное покрытие обеспечивает безопасную работу в помещениях с повышенной влажностью. Серия M5 Combitech не имеет специальной сертификации по взрывозащите - не применяется во взрывоопасных зонах.

Преимущества

• Высокая прочность материала - выдерживает значительные статические и динамические нагрузки
• Устойчивость к коррозии благодаря защищённому покрытию - продлевает срок службы
• Горизонтальная ориентация снижает риск сползания кабелей или труб
• Совместимость с другими элементами серии M5 Combitech - можно собирать комплексные системы крепления
• Не требует сварки - монтаж без повреждения балки

Ограничения применения

• Не подходит для балок толще 10 мм - крепёж не сможет плотно охватить профиль
• Не рассчитан на вертикальное крепление - при изменении положения возможен сдвиг
• Не рекомендован для труб с диаметром менее 30 мм или более 35 мм - возникает риск проскальзывания
• Не предназначен для работы в условиях постоянного воздействия открытого огня или химически активных сред
• Не совместим с системами, требующими частого демонтажа - многократные разборки могут повредить резьбу

Примеры использования

• Фиксация воздуховодов на стальных балках в цехах
• Подвеска кабельных каналов в распределительных щитах
• Крепление трубопроводов холодной воды в промышленных установках
• Установка проводов управления на рамах станков
• Обустройство кабельных трасс в логистических терминалах

Практические советы

• Перед монтажом проверьте толщину балки - она должна попадать в диапазон 4–10 мм. Более толстые балки потребуют другого типа крепежа.
• Выбирайте болты с подходящей длиной: они должны полностью проходить через балку и позволять затянуть гайку без перекоса.
• При установке нескольких держателей на одной линии - равномерно распределяйте шаг между ними, чтобы избежать прогиба кабеля или трубы.
• Для труб с гладкой поверхностью используйте резиновые прокладки внутри держателя - это предотвратит скольжение и повреждение изоляции.
• Регулярно проверяйте затяжку креплений после первых месяцев эксплуатации - особенно в условиях вибрации.
