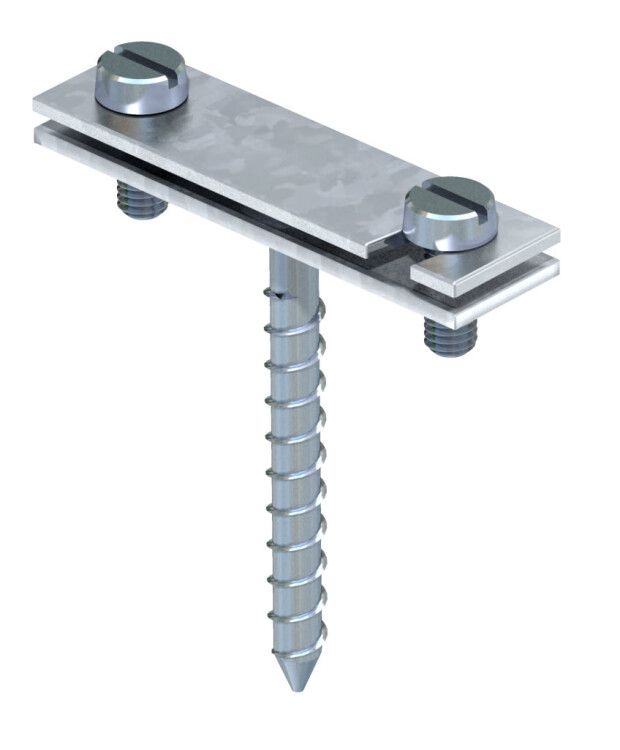

Держатель полосы 708 40 HG, сталь, опорная стойка OBO Bettermann 5030242

Держатель для плоских проводников 708 40 HG от OBO BETTERMANN предназначен для надёжного крепления плоских токоведущих шинFL 30 и FL 40 на опорной стойке. Артикул 5030242 обеспечивает совместимость со стандартными системами сборки распределительных устройств.

Назначение и область применения

Держатель для плоских проводников 708 40 HG используется для фиксации плоских медных или алюминиевых шин типа FL 30 и FL 40 в силовых распределительных щитах, ячейках КРУ, трансформаторных подстанциях и других объектах энергообеспечения. Подходит для горизонтальной и вертикальной установки внутри помещений. Применяется там, где требуется жесткая механическая фиксация проводника без изгибов и люфтов.

Технические характеристики

• Тип изделия: держатель на опорную стойку
• Материал корпуса: сталь с гальваническим цинковым покрытием
• Поддерживаемые модели шин: FL 30, FL 40
• Крепление: два цилиндрических болта M5×12 (G)
• Фиксация: один шуруп для зажима шины
• Конструктив: с перемычкой между двумя точками крепления
• Артикулы: 5030242 / 708 40 HG

Совместимость и монтаж

Держатель 708 40 HG совместим исключительно с плоскими проводниками FL 30 и FL 40. Для монтажа необходимо:

• Закрепить опорную стойку на стене, панели или профиле с помощью подходящих крепёжных элементов;
• Вставить шину FL 30/FL 40 в зажим держателя до упора;
• Затянуть шуруп до плотного контакта с поверхностью шины - не перетягивать!
• Обязательно использовать два болта M5×12 G для фиксации к стойке - они входят в комплектацию.

Не используйте этот держатель для круглых кабелей, трубчатых шин или проводов с изоляцией - он рассчитан только на плоский контактный тип.

Безопасность и стандарты

Произведён в соответствии с требованиями немецких и европейских норм для электромонтажных изделий. Гальваническое цинкование защищает от коррозии в условиях повышенной влажности, что соответствует классу защиты C3 по ISO 9223. Напряжение и ток не регламентируются самим держателем - эти параметры зависят от применяемой шины FL 30/FL 40.

Преимущества

• Высокая прочность благодаря стальному основанию и цинковому слою - выдерживает механические нагрузки при вибрации и температурных колебаниях.
• Цинковое покрытие предотвращает окисление даже в средах с высокой влажностью - продлевает срок службы.
• Чётко заданная форма зажима гарантирует равномерное давление на шину, снижает риск нагрева в месте контакта.
• Перемычка между болтами повышает жёсткость конструкции и минимизирует деформацию при затяжке.

Ограничения применения

• Не предназначена для наружной установки - не имеет IP-защиты.
• Не работает с другими моделями шин кроме FL 30 и FL 40 - попытки адаптации нарушают безопасность.
• Не рекомендовано использование в агрессивных химических средах (например, вблизи кислотных испарений).
• Не следует применять вместо изолированных кронштейнов - держатель не создаёт электроизоляцию.

Примеры использования

• Крепление шины FL 40 в распределительном щите 400 В на заводе.
• Фиксация двух параллельных шин FL 30 в секции КРУ подстанции.
• Монтаж в цепях постоянного тока на участках с большими токами (до 1000 А) при использовании с правильным сечением шины.
• Сборка шинопровода в пищевой промышленности - при условии соблюдения требований к чистоте и отсутствию открытых металлических частей вне держателя.

Практические советы

• Проверьте перед монтажом, чтобы шина FL 30/FL 40 имела точно такие же габариты, как указано в документации - допуск +-0,2 мм.
• При многократной замене шин проверяйте состояние резьбы на болтах M5 - износ может вызвать ослабление крепления.
• Не применяйте пластмассовые или алюминиевые шайбы - они изменяют тепловую проводимость и увеличивают риск перегрева.
• При групповой установке нескольких держателей 708 40 HG сохраняйте минимальный шаг 150–200 мм между соседними точками крепления для равномерного распределения усилий.
• Артикул 5030242 - единственный номер для заказа запчастей; другие варианты (например, “708 40 hg” в нижнем регистре) не влияют на совместимость, но могут усложнять поиск в каталоге.
