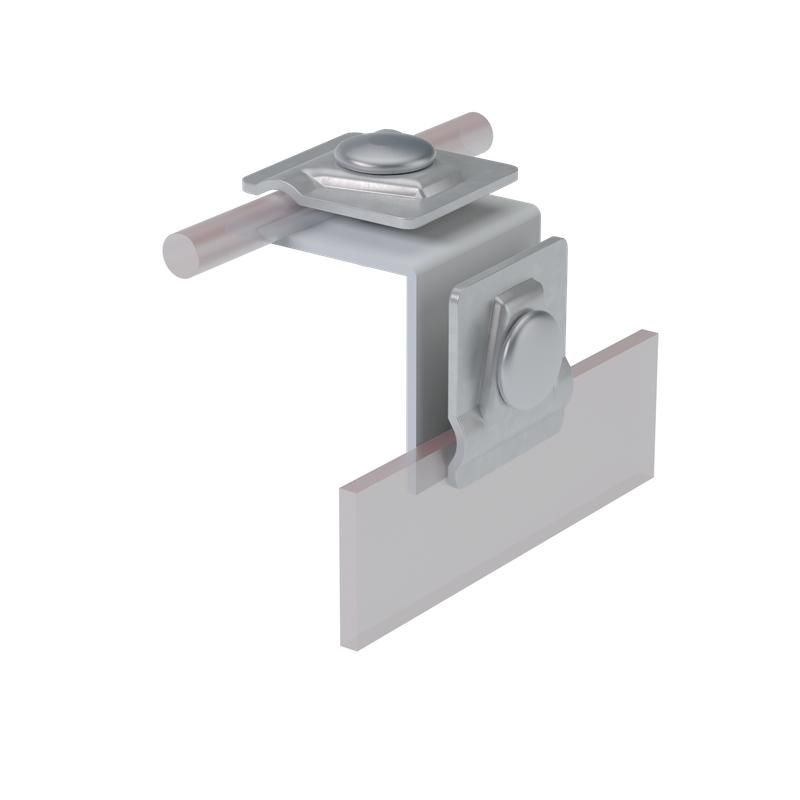

Держатель фальцевый FD-H50-D5-10 HD H=50мм для прутка d5-10мм сталь гор. оцинк. КМ MA0221 КМ-Профиль

Держатель фальцевый H50 мм для прутка 5–10 мм, сталь горячеоцинкованная КМ-профиль - это надёжный крепёж для токоотводов систем молниезащиты и заземления, предназначенный для установки на фальцевых крышах и металлических конструкциях. Артикул ma0221 от бренда КМ-Профильт позволяет безопасно закрепить проводник диаметром 5–10 мм без повреждения кровельного покрытия.

Назначение и область применения

Держатель фальцевый H50 мм для прутка 5–10 мм, сталь горячеоцинкованная КМ-профиль применяется в системах молниезащиты и заземления для фиксации токоотводов на фальцевой кровле, металлочерепице, профнастиле и других металлических поверхностях. Подходит для зданий жилого, промышленного и коммерческого назначения. Используется там, где требуется прочное, долговечное и коррозионностойкое крепление проводника без сварки или drilling через кровлю.

Технические характеристики

• Высота держателя: 50 мм
• Диаметр проводника: 5–10 мм - подходит для круглых медных или стальных токоотводов
• Материал: сталь с горячим цинкованием по ГОСТ 9.307-89
• Тип крепления: винтовой зажим с болтами
• Условия эксплуатации: под открытым небом, в помещениях с повышенной влажностью, в слабокоррозийной среде (по ГОСТ 15150-69)

Совместимость и монтаж

Держатель совместим с любыми токоотводами диаметром от 5 до 10 мм. Монтаж выполняется в два этапа:

1. Закрепите основание держателя на фальце или металлической поверхности с помощью саморезов или заклепок (не входят в комплект).
2. Вставьте токоотвод в зажим и затяните болты до плотного контакта - не перетягивайте, чтобы не деформировать проводник.

Рекомендуется использовать с гибкими токоотводами из меди или стали, предварительно проверив соответствие диаметра. Для фальцевой кровли важно соблюдать герметичность - используйте уплотнители, если есть риск протечки.

Безопасность и стандарты

• Горячее цинкование соответствует ГОСТ 9.307-89 - обеспечивает длительную защиту от коррозии
• Эксплуатационная классификация по ГОСТ 15150-69: УХЛ4 - допущено к использованию в условиях умеренного климата, с возможным воздействием влаги
• Не требует электроизоляции - предназначен для работы в цепи заземления

Преимущества

• Изготовлен из оцинкованной стали - выдерживает внешние нагрузки и атмосферные воздействия
• Фиксация без сверления кровли - сохраняет целостность фальца и снижает риск протечек
• Регулируемый зажим - легко адаптируется под разный диаметр провода в пределах 5–10 мм
• Подходит для монтажа на вертикальных и горизонтальных участках

Ограничения применения

• Не предназначен для использования в агрессивных химических средах (промышленные зоны с кислотными выбросами, побережья с сильной солевой коррозией)
• Не рекомендован для монтажа на неметаллических поверхностях (битум, дерево, пластик) - нужна дополнительная опора
• Не заменяет механическую сварку - не рассчитан на передачу больших импульсных токов напрямую; всегда соединяйте с другими элементами системы по нормам ПУЭ

Примеры использования

• Фиксация токоотвода на фальцевой крыше административного здания
• Крепление заземляющего проводника к металлическому каркасу промышленного ангара
• Установка на стене здания с металлическим сайдингом для вывода молниеприёмника к контуру заземления

Практические советы

• Перед монтажом проверьте, что диаметр токоотвода попадает в интервал 5–10 мм - меньший или больший провод не будет надёжно зажат
• При установке на фальц используйте резиновые прокладки между держателем и кровлей, особенно если она тонкая
• Затягивайте болты равномерно - перекос зажима может вызвать повреждение проводника
• Держатель ma0221 от КМ-Профиля можно применять в паре с аналогичными изделиями серии AURAFORT® - они обеспечивают единый потенциал всей системы
• Проверяйте состояние держателя после сильных штормов - возможно ослабление крепления из-за вибрации
