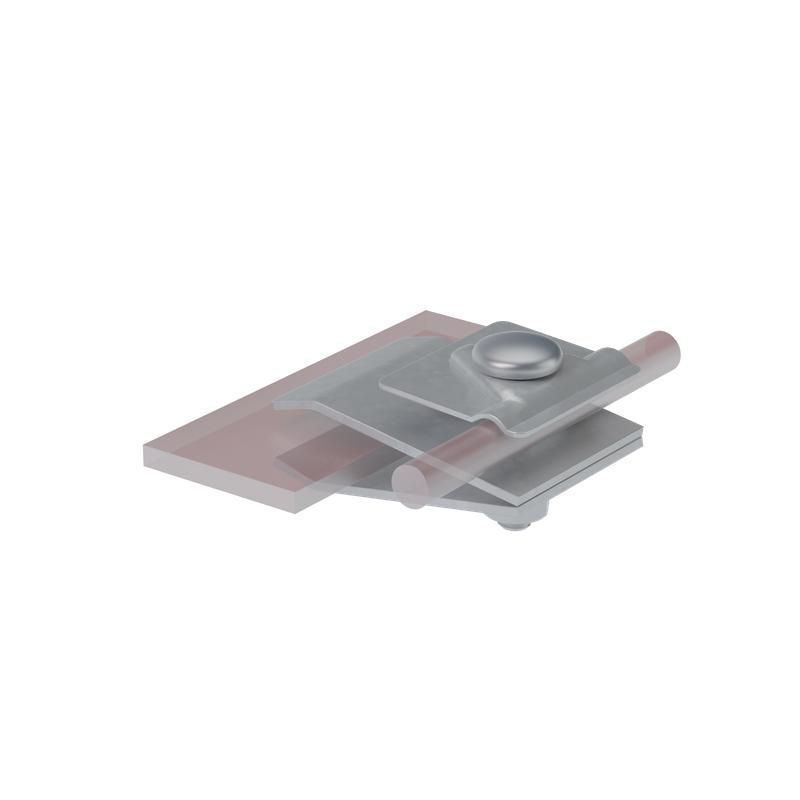

Держатель фальцевый FD-H60-D5-10 TD H=60мм для прутка d5-10мм сталь термодиффузион. цинк. КМ MA0215 КМ-Профиль

Держатель фальцевый H60 мм для прутка диаметром 5–10 мм от КМ-Профиля - это надежный компонент системы молниезащиты и заземления AURAFORT®, предназначенный для крепления токоотводов на фальцевых крышах и металлических конструкциях. Артикул ma0215 обеспечивает прочную фиксацию проводника с помощью винтового зажима и устойчив к коррозии благодаря термодиффузионному цинкованию.

Назначение и область применения

Держатель фальцевый H60 мм предназначен для установки токоотводов систем молниезащиты на поверхности с фальцевой кровлей или другими металлическими конструкциями. Он позволяет равномерно распределить нагрузку и сохранить герметичность кровельного покрытия при монтаже. Применяется на промышленных объектах, жилых зданиях, складах и других сооружениях с металлическими кровлями, где требуется долговечное и безопасное крепление проводников заземления.

Технические характеристики

• Диаметр проводника: 5–10 мм - подходит для круглых медных или алюминиевых токоотводов стандартной толщины;
• Высота крепления (H): 60 мм - обеспечивает достаточное расстояние до поверхности для свободного прохода воздуха и предотвращает перегрев;
• Материал: сталь оцинкованная термодиффузионным способом - повышенная коррозионная стойкость по сравнению с обычным гальваническим цинком;
• Тип крепления: винтовой зажим - регулируемое и надежное сжатие проводника двумя болтами;
• Защитное покрытие: равномерное, плотное, без пор и трещин - соответствует требованиям к длительной эксплуатации в агрессивных средах.

Совместимость и монтаж

Держатель совместим с любыми токоотводами диаметром от 5 до 10 мм, изготовленными из меди, алюминия или сталеалюминия. Для монтажа необходимо:

• Установить держатель на фальц кровли или металлический профиль с помощью саморезов или заклепок (не входят в комплект);
• Заключить проводник в зажим и затянуть два болта равномерно - не допускать перекоса;
• Не использовать силовые инструменты для чрезмерной затяжки - достаточно усилия, чтобы проводник не выскакивал при механическом воздействии.

Рекомендуется проверять контакт между держателем и основанием после установки - он должен быть электрически непрерывным для эффективной работы системы молниезащиты.

Преимущества

• Термодиффузионное цинкование обеспечивает срок службы более 25 лет даже в условиях высокой влажности и химически активной среды;
• Форма держателя не нарушает гидроизоляцию фальцевой кровли при правильном монтаже;
• Винтовой зажим позволяет легко заменить проводник без демонтажа всего крепления;
• Одинаковая толщина цинкового слоя по всей поверхности снижает риск точечной коррозии.

Ограничения применения

• Не предназначен для крепления проводников диаметром менее 5 мм или более 10 мм - возможна потеря контакта или деформация зажима;
• Не рекомендован для установки на неметаллические поверхности (например, бетон, дерево) без дополнительных переходных платформ;
• Не следует использовать в местах постоянного механического удара или вибрации - например, рядом с работающими двигателями или вентиляторами;
• Не применяется как самостоятельный элемент заземления - требует соединения с контуром заземления через сварку или болтовые соединения.

Примеры использования

• Фиксация токоотвода на фальцевой крыше промышленного цеха с металлическим профилем;
• Удерживание проводника на стеновой панели здания с металлочерепицей;
• Крепление вертикального участка молниеприёмника на карнизной раме;
• Интеграция в существующую систему молниезащиты AURAFORT® для модернизации старых объектов.

Практические советы

• Перед монтажом проверьте соответствие диаметра проводника - используйте штангенциркуль для контроля;
• При установке на фальец соблюдайте шаг крепления не более 1,5 метра - согласно СП 34.13258.2019;
• После монтажа проведите визуальный осмотр: зажим должен плотно прилегать к проводнику без люфта;
• Для увеличения срока службы в агрессивных средах (прибрежные районы, химические заводы) дополнительно контролируйте состояние цинкового слоя каждые 3–5 лет;
• Артикул ma0215 совпадает с другими изделиями серии KMP-AURAFORT - можно комбинировать с аналогичными держателями и кронштейнами без адаптеров.
