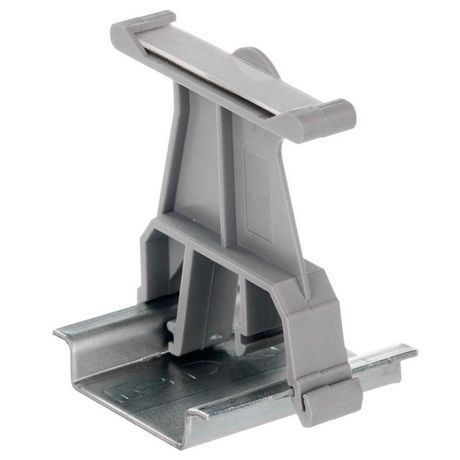

Держатель групповой маркировки на DIN-рейку | EUB DKC ДКС

Держатель групповой маркировки на DIN-рейку от DKC (ДКС), артикул eub, предназначен для организации и визуального разделения клеммных рядов на шине. Этот элемент позволяет легко маркировать группы контактов с помощью совместимых этикеток TAS407AW, улучшая удобство обслуживания и снижая риск ошибок при подключении.

Назначение и область применения

Держатель eub используется для фиксации маркировочных этикеток на DIN-рейке в распределительных щитах, автоматических выключателях, клеммниках и других устройствах, где требуется четкая группировка цепей. Он разделяет клеммы на участки, делает каждую группу визуально отдельной и обеспечивает место для наклейки этикетки. Применяется в промышленной автоматизации, энергетике, системах управления и объектах ЖКХ.

Технические характеристики

• Материал: полиамид серого цвета - прочный, устойчив к механическим нагрузкам и химическим воздействиям
• Форма: однорядный держатель, рассчитанный на установку одной маркировочной этикетки
• Размер совместимой этикетки: 40×7 мм (TAS407AW)
• Установка: защелкивается на стандартную DIN-рейку типа TS35/7,5 или TS35/15
• Цвет корпуса: серый

Совместимость и монтаж

Держатель eub совместим только с этикетками TAS407AW размером 40×7 мм. Устанавливается на DIN-рейку без инструментов: просто защелкивается до характерного щелчка. Для демонтажа достаточно слегка надавить на фиксирующий язычок и вытащить устройство. Не требует сверления, болтов или дополнительных креплений. Подходит для монтажа рядом с клеммными колодками, модульными автоматами и другим оборудованием на рейке.

Преимущества

• Обеспечивает быстрое и наглядное разделение клеммных групп - особенно важно при большом числе проводов
• Изготовлен из долговечного полиамида, не деформируется при температурных перепадах
• Не требует дополнительных компонентов для установки
• Экономит время при диагностике и ремонте благодаря четкой маркировке
• Совместим с продуктами серии Mark от DKC - можно использовать в единой системе маркировки

Ограничения применения

• Поддерживает только один тип этикеток - TAS407AW; другие размеры не подходят
• Не предназначена для внешней установки - не имеет защиты от влаги и пыли (не IP-классифицирована)
• Не рекомендуется применять в средах с высокими уровнями вибраций без дополнительного крепления
• Не подходит для монтажа на нестандартные рейки шириной менее 7,5 мм

Примеры использования

• Группировка входных и выходных цепей в силовом щите
• Разделение сигналов управления и питания на панели станка
• Маркировка клемм терморегуляторов, реле времени и преобразователей частоты
• Организация цепей освещения и розеток в этажном щите

Практические советы

• Перед монтажом проверьте, что толщина DIN-рейки соответствует стандарту 35 мм - держатель eub не подойдет для узких или старых реек
• Устанавливайте держатель сразу после монтажа клеммника - так проще планировать расположение маркировок
• Используйте только оригинальные этикетки TAS407AW: сторонние аналоги могут не фиксироваться плотно
• При необходимости комбинируйте несколько держателей eub между клеммами - они не занимают много места и не мешают доступу к зажимам
• Не используйте в условиях постоянного попадания воды или масла - материал устойчив, но не герметичен
