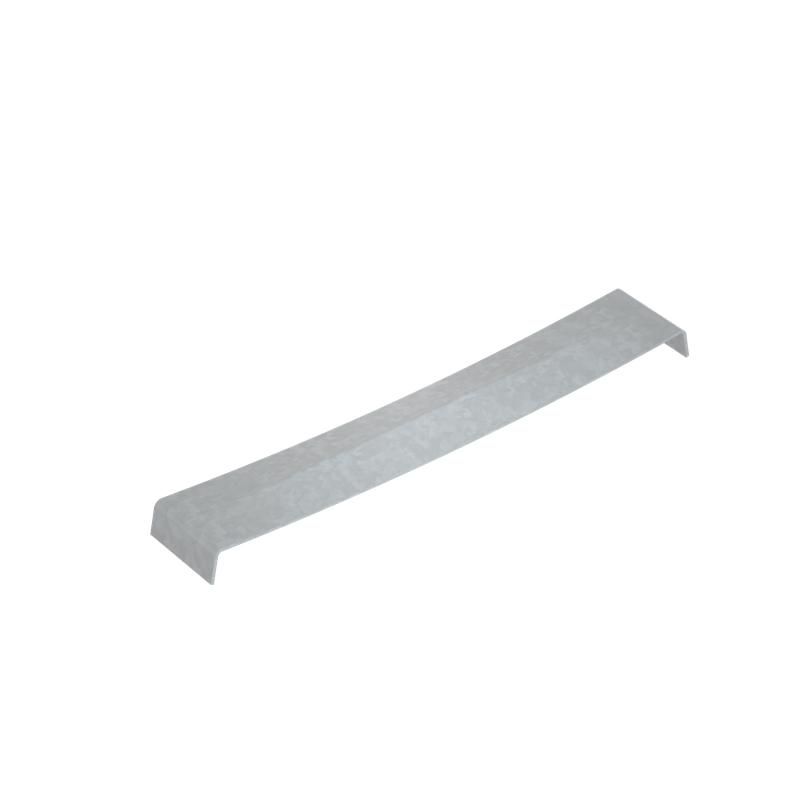

Держатель кабеля 150 мм "ПЛЮС" HD | DK150plus КМ - профиль КМ-Профиль PL2162

Держатель кабеля 150 мм КМ-профиль серия ПЛЮС HD предназначен для надежной фиксации силовых и контрольных кабелей в металлических лотках серии ПЛЮС HD шириной 150 мм. Этот элемент применяется при вертикальной прокладке кабельных трасс в условиях повышенной влажности, на открытых площадках и в промышленных зонах. Бренд КМ-Профильт и артикул pl2162 указывают на соответствие изделия промышленным стандартам долговечности и механической прочности.

Назначение и область применения

Держатель кабеля 150 мм КМ-профиль серия ПЛЮС HD служит для закрепления кабелей внутри лотков, исключая провисание и перемещение при вертикальной прокладке. Применяется в системах кабельной трассировки на объектах промышленного, жилого и коммерческого назначения - например, на заводах, в трансформаторных подстанциях, торговых центрах и наружных сооружениях.

Технические характеристики

• Размер совмещаемости: соответствует лоткам серии ПЛЮС HD шириной 150 мм;
• Метод защиты от коррозии: оцинкование методом горячего погружения по ГОСТ 9.307-89;
• Условия эксплуатации: допущено применение в помещениях с высокой влажностью, на открытом воздухе и в слабокоррозийной среде по ГОСТ 15150-69;
• Конструкция: цельная, без болтов и сборочных элементов;
• Материал: сталь с цинковым покрытием.

Совместимость и монтаж

Держатель кабеля 150 мм КМ-профиль серия ПЛЮС HD устанавливается только на прямые участки лотков этой же серии и ширины. Монтаж выполняется путём защёлкивания в боковые стенки лотка - никаких инструментов или крепежа не требуется. Установка возможна как до, так и после прокладки кабелей. Для правильной работы важно соблюдать шаг между держателями - рекомендуется не более 1 метра, особенно при большом весе кабельной группы.

Безопасность и стандарты

• ГОСТ 9.307-89 - гарантирует равномерное и плотное цинковое покрытие, повышающее срок службы;
• ГОСТ 15150-69 - определяет класс условий эксплуатации, подходящих для внешней среды и помещений с высокой влажностью.

Преимущества

• Цельная конструкция снижает риск отказа из-за потери крепежа;
• Не требует сверления, резки или дополнительных деталей - экономит время монтажа;
• Высокая устойчивость к коррозии позволяет использовать в агрессивных средах без дополнительной защиты;
• Поддерживает одновременную фиксацию нескольких кабелей без перегрузки точки крепления.

Ограничения применения

• Не для лотков других серий или ширин менее/более 150 мм;
• Не рассчитан на нагрузки выше нормативных - не следует использовать как точку подвеса оборудования;
• Запрещена установка в местах постоянного контакта с химически активными жидкостями (например, кислоты, щелочи);
• Не предназначены для экстремальных температур ниже –40C и выше +70C - выход за эти границы может деформировать материал.

Примеры использования

• Фиксация кабелей питания вдоль вертикальных каналов на тепловой электростанции;
• Укладка сигнальных кабелей в лотках на крыше административного здания;
• Обустройство кабельной трассы в подвале многоэтажного жилого дома с высокой влажностью;
• Интеграция в модульные системы кабельных лотков на производстве пищевых продуктов.

Практические советы

• Перед монтажом проверьте внутреннюю ширину лотка - она должна точно соответствовать 150 мм;
• При прокладке тяжелых кабелей увеличьте количество держателей - один на каждый метр, а лучше через каждые 0,7–0,8 м;
• Не используйте этот держатель в качестве основания для крепления труб, гофр или другого оборудования - он не рассчитан на такие нагрузки;
• При работе в сыром месте перед установкой осмотрите поверхность лотка - наличие острых кромок или ржавчины может повредить изоляцию кабеля.
