Держатель коньковый регулируемый с металлическим держателем 230-350 мм, CZ EKF PROxima | lp-34310

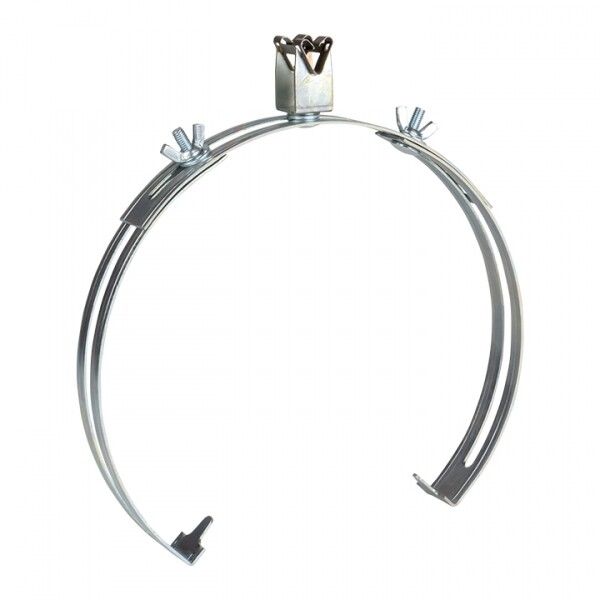

Держатель коньковый регулируемый с металлическим держателем 230–350 мм от EKF (арт. lp-34310) предназначен для надёжного крепления токоотвода системы молниезащиты на круглом коньке черепичной крыши. Этот элемент используется в составе полноценной молниезащиты для жилых домов, промышленных объектов и инфраструктуры.

Назначение и область применения

Держатель коньkovый регулируемый с ным держателем 230–350 мм устанавливается на вершину крыши - на круглый конёк из металлочерепицы или аналогичных материалов. Он фиксирует вертикальный токоотвод так, чтобы он был перпендикулярен поверхности кровли, даже если угол её наклона меняется. Применяется исключительно в системах молниезащиты зданий, где требуется безопасный вывод грозового разряда в землю через специальный контур.

Технические характеристики

• Рабочий диапазон регулировки: 230–350 мм - позволяет адаптировать высоту установки под толщину слоя теплоизоляции и обрешётки;
• Материал корпуса: сталь оцинкованная с горячим цинкованием - защищает от коррозии в агрессивных условиях;
• Гарантийный срок: 84 месяца - соответствует требованиям долговечности для внешних элементов молниезащиты;
• Тип крепления: механический, без сварки - монтаж осуществляется болтовым соединением;
• Поддерживаемый диаметр токоотвода: совместим с типовыми трубами Ø10–12 мм (стандартные медные или стальные провода для молниезащиты).

Совместимость и монтаж

Держатель коньковый регулируемый с металлическим держателем 230–350 мм совместим с другими элементами серии Купол от EKF. Установка выполняется следующим образом:

• На конёк кровли закрепляются два основания держателя - они охватывают форму круглой коньковой планки;
• Затем регулируется высота штанги до нужного уровня (230–350 мм), чтобы токоотвод проходил точно вертикально;
• Фиксируется токоотвод в верхнем зажиме - он должен плотно прилегать, но не деформироваться;
• Не требуются сварочные работы - все соединения выполнены на болтах, что удобно для ремонта и замены.

Убедитесь, что конёк имеет округлую форму и достаточную прочность для нагрузки. Нельзя использовать на плоских или прямоугольных коньках.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.54 и МЭК 62305 для систем молниезащиты. Горячее цинкование гарантирует соответствие классу corrosion resistance C4-C5 (по ISO 9223), что допускает использование в районах с повышенной влажностью и химической активностью воздуха.

Преимущества

• Регулируемая высота - позволяет компенсировать различия в толщине утеплителя и обрешётки без подрезки токоотвода;
• Высокая коррозионная стойкость - благодаря горячему цинкованию служит минимум 20 лет вне зависимости от климатических условий;
• Лёгкая сборка - не нужны специнструменты, достаточно обычного ключа;
• Совместимость с сериями EKF - легко интегрируется в существующие проекты молниезащиты.

Ограничения применения

• Не применяется на плоских крышах или коньках с прямоугольным сечением - только на круглых;
• Не предназначена для крепления других видов коммуникаций - только для токоотводов молниезащиты;
• Не рекомендовано использовать в местах с частыми ударными нагрузками (например, рядом с вентиляционными вытяжками, которые часто вибрируют);
• Не следует применять в качестве опоры для антенного оборудования или освещения - не рассчитана на боковые усилия.

Примеры использования

• Жилые дома с черепичной кровлей и круглым коньком - особенно актуально в регионах с частыми грозами;
• Производственные цеха с металлическими кровлями типа “металлочерепица”;
• Объекты ЖКХ, школы, больницы - там, где важна надёжность молниезащиты по нормам безопасности;
• Ангары, складские помещения с длинными коньками - один держатель покрывает участок до 3,5 метра.

Практические советы

• Перед монтажом проверьте диаметр конька - он должен входить в пределы 230–350 мм; если слишком маленький - используйте переходник;
• При установке на старой крыше убедитесь, что конёк не повреждён - трещины могут вызвать протечки после затяжки;
• Не перетягивайте болты - это может деформировать оцинкованную сталь и нарушить герметичность;
• Проверяйте контакт между держателем и токоотводом ежегодно - оксидация может увеличивать сопротивление;
• Держатель коньковый регулируемый с металлическим держателем 230–350 мм лучше всего сочетать с заземляющими устройствами того же производителя - EKF (серия Купол) - для гарантированной совместимости всех контактов.
