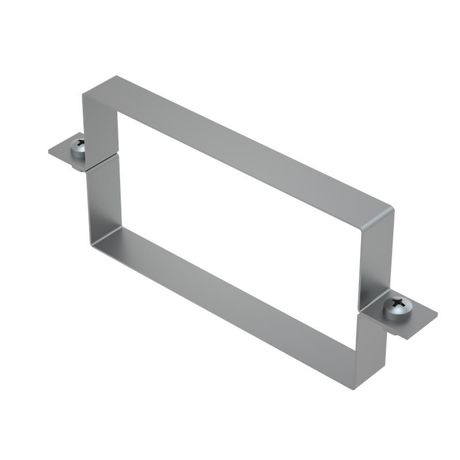

Держатель крышки лотка 100х150 мм | DKU100-150 КМ-Профиль LO13176

Держатель крышки лотка 100х150 мм от КМ-Профиль (артикул lo13176) предназначен для надёжной фиксации крышек кабельных лотков, предотвращая их случайное смещение или открывание. Изделие изготовлено из оцинкованной стали и рассчитано на использование в помещениях с сухим и малоагрессивным климатом.

Назначение и область применения

Держатель крышки лотка 100х150 мм применяется для усиления крепления крышек на кабельных лотках шириной 150 мм и высотой борта 100 мм. Он исключает самопроизвольное открытие крышки при вибрациях, ударах или при обслуживании трассы. Устройство входит в систему аксессуаров для сборки кабельных трасс на промышленных, коммерческих и жилых объектах. Особенно актуален там, где требуется повышенная механическая защищённость - например, рядом с оборудованием, на эстакадах или в технических коридорах.

Технические характеристики

• Размер совместимости: 100×150 мм (высота борта × ширина лотка)
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование по методу Сендзимира - равномерный, прочный слой цинка, устойчивый к коррозии
• Толщина металла: 1 мм - достаточна для жесткости, но не создаёт лишнего веса
• Фиксация: через крепёжные отверстия (саморезы или болты - не входят в комплект)
• Конструкция: двухкомпонентная - состоит из нижней и верхней части, которые соединяются при установке

Совместимость и монтаж

Держатель совместим только с лотками, имеющими точную геометрию: ширину 150 мм и высоту борта 100 мм. Несоответствие размеров приведёт к плохому прилеганию и потере функции фиксации. Монтаж выполняется после укладки кабелей и установки крышки: нижняя часть крепится к бортам лотка, верхняя - к крышке, затем обе части соединяются замком. Для крепления требуются саморезы или болты M4–M6 - они выбираются отдельно в зависимости от толщины стенки лотка и типа поверхности.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу исполнения УХЛ - предназначено для работы в условиях сухого климата и слабоагрессивных сред. Не рекомендуется применение во влажных, агрессивных или наружных условиях - оцинковка не выдержит постоянного воздействия воды, соли или химических паров.

Преимущества

• Увеличивает срок службы крышки - снижает риск её деформации при нагрузках
• Обеспечивает доступ к кабелям без демонтажа всей трассы - достаточно открыть одну секцию
• Горячее цинкование по Сендзимиру даёт долгую защиту от ржавчины даже при микроскопических повреждениях покрытия
• Простая сборка - не требует специальных инструментов

Ограничения применения

• Не подходит для лотков других размеров - только 100×150 мм
• Не предназначен для открытых площадок, зон с частыми осадками или высокой влажностью
• Не работает в агрессивных средах: химические производства, морские порты, канализационные коллекторы
• Не является основным креплением крышки - служит лишь дополнительным фиксатором; первичное крепление должно быть уже реализовано

Примеры использования

• Фиксация крышек на лотках в серверных помещениях
• Закрепление крышек в торговых центрах при прокладке силовых и слаботочных трасс
• Усиление крышек на производственных участках с вибрационным оборудованием
• Монтаж в офисных зданиях, где важна эстетика и безопасность доступа к кабелям

Практические советы

• Перед монтажом проверьте внутренние размеры лотка - допуск +-1 мм может нарушить посадку держателя
• Используйте саморезы с плоской головкой и пружинной шайбой - так меньше риск перетянуть металл
• При необходимости можно использовать два держателя на одном лотке - один спереди, другой сзади - для длинных участков (>1 м)
• Не используйте сварку для крепления - она повредит оцинковку и вызовет быструю коррозию
• При замене старого держателя - снимите всю крышку, чтобы не повредить кабели
