Держатель крышки лотка 100х100 мм | DKU100-100 КМ - профиль КМ-Профиль LO11512

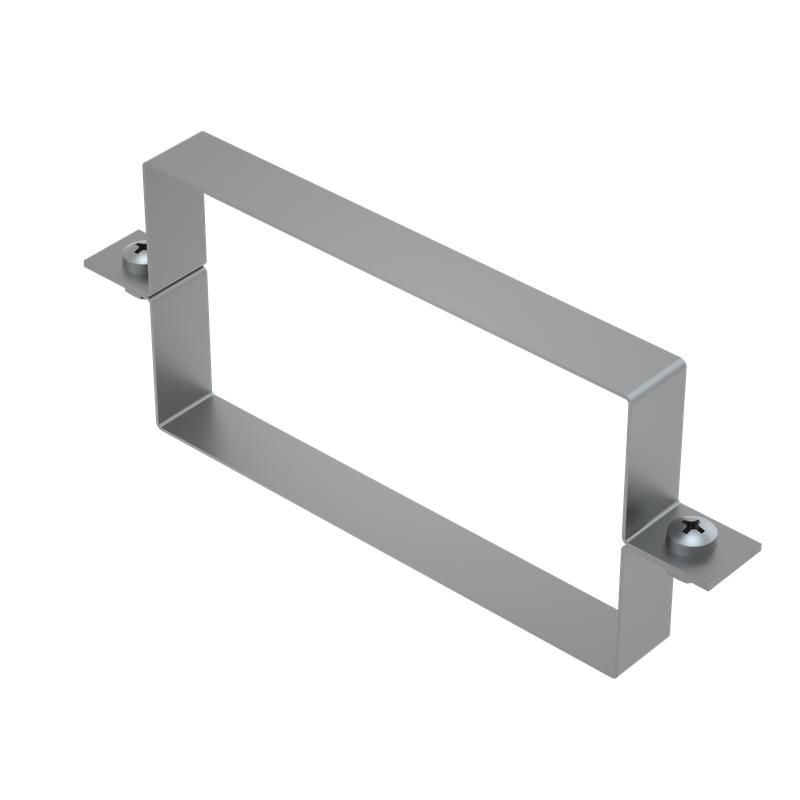

Держатель крышки лотка 100х100 мм КМ-профиль - это надёжный крепёжный элемент, предназначенный для фиксации крышек кабельных лотков шириной и высотой 100 мм. Изделие изготовлено из оцинкованной стали и применяется в системах прокладки кабелей на промышленных, офисных и коммерческих объектах. Артикулы dku100-100, lo11512 и dku100*100 соответствуют одной модели.

Назначение и область применения

Держатель крышки лотка 100х100 мм КМ-профиль предназначен для предотвращения самопроизвольного снятия крышки с кабельного лотка во время эксплуатации. Он повышает устойчивость всей кабельной трассы, особенно там, где возможны механические воздействия, вибрация или частые обслуживания. Применяется исключительно совместно с лотками того же формата - 100×100 мм. Установка рекомендуется в закрытых помещениях: серверных, распределительных щитовых, цехах, торговых комплексах. Не предназначен для открытых площадок или зон с постоянным контактом с водой.

Технические характеристики

• Тип изделия: держатель крышки лотка
• Размеры: 100 × 100 мм (соответствует внутренним габаритам лотка)
• Материал: сталь оцинкованная по технологии Сендзимира
• Толщина металла: 1 мм
• Покрытие: горячее цинкование - защищает от коррозии
• Цвет: светло-серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допущена работа при температуре от −40C до +40C, в условиях сухого воздуха и слабой агрессивности окружающей среды

Совместимость и монтаж

Держатель крышки лотка 100х100 мм КМ-профиль совместим только с лотками той же ширины и глубины - 100×100 мм. Монтаж осуществляется путём соединения двух половинок: нижней части, которая крепится к бортам лотка, и верхней, которая фиксирует крышку сверху. Для установки требуются саморезы или болты M4–M5 (не входят в комплект). Обе половины держателя имеют перфорацию под крепёж - необходимо заранее определить шаг и тип используемых крепежных элементов. Нижний элемент устанавливается перед монтажом крышки; верхний - после её размещения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Цинковое покрытие снижает риск возникновения электрохимической коррозии при случайном контакте с другими металлами. Однако при использовании в средах с повышенной влажностью (>80%) или химически активными веществами срок службы может снизиться. Соответствие нормам безопасности достигается за счёт жесткой фиксации крышки, что исключает доступ к токоведущим частям при случайном открывании.

Преимущества

• Высокая прочность благодаря толщине стенки 1 мм и качественному цинкованию
• Удобство сборки: два элемента позволяют легко фиксировать крышку даже после завершения прокладки кабелей
• Не требует специальных инструментов - достаточно обычного шуруповёрта
• Поддерживает целостность системы кабельных трасс - минимизирует риск выпадения крышки при вибрации
• Совместим с большинством серийных лотков 100×100 мм от других производителей, если они соответствуют этим габаритам

Ограничения применения

• Не внешних установках - не рассчитан на осадки, прямую солнечную радиацию или замерзание воды
• Запрещён контакт с агрессивными жидкостями (кислоты, щёлочи, растворители)
• Не работает с лотками другого размера - например, 100×50 или 200×100
• Не является основным креплением лотка - служит лишь для фиксации крышки
• При длительной работе в условиях >80% влажности требуется периодическая проверка состояния цинкового покрытия

Примеры использования

• Фиксация крышек на лотках в серверных помещениях, чтобы предотвратить попадание пыли и случайное снятие
• Обустройство кабельных трасс на производствах с вибрационным оборудованием - станки, конвейеры
• Прокладка силовых и сигнальных кабелей в административных зданиях, школах, больницах
• Монтаж в распределительных пунктах, где часто проводятся профилактические работы и требуется быстрый доступ к кабелям

Практические советы

• Перед монтажом убедитесь, что лоток имеет точные размеры 100×100 мм - даже небольшие отклонения могут помешать плотному прилеганию держателя
• Выбирайте крепёж с плоской головкой - он меньше выступает и не мешает закрыванию крышки
• При установке в многокомпонентных трассах используйте одинаковые держатели по всей протяжённости - так система будет выглядеть аккуратнее и работать равномернее
• Если лоток установлен в месте с возможным затоплением - дополнительно герметизируйте стыки между крышкой и корпусом, поскольку держатель не создаёт водоупорного соединения
• Артикулы dku100-100, lo11512 и dku100*100 - это одна модель. Перепроверьте наличие нужного количества пар (нижняя+верхняя часть) при заказе - каждый держатель состоит из двух деталей
