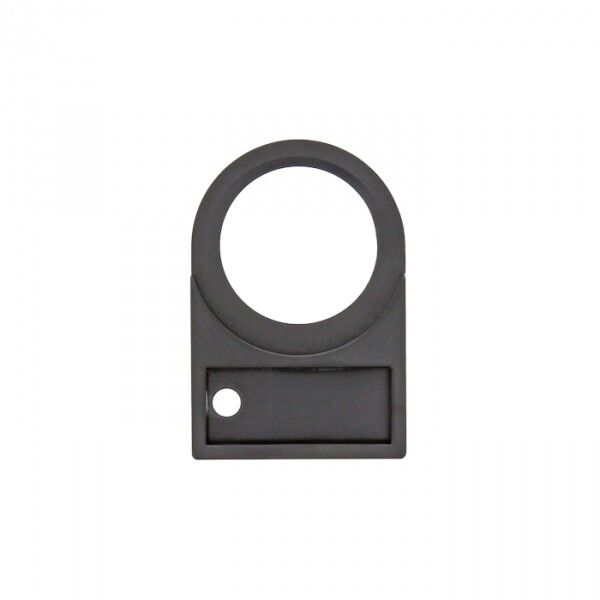

Держатель маркировки LH (10x25мм) EKF PROxima | lh-10-25

Держатель маркировки EKF LH-10-25 — компактный элемент для фиксации этикеток на устройствах автоматизации, таких как кнопки управления и переключатели. Он обеспечивает четкую визуальную идентификацию функций, повышает безопасность обслуживания и совместим с оборудованием серии PROxima.

Назначение и область применения

Держатель маркировки EKF LH-10-25 предназначен для крепления информационных бирок на корпуса устройств управления — например, кнопочных постов, переключателей и светосигнальной арматуры. Его используют в панелях управления промышленного оборудования, на станках, конвейерах и распределительных щитах, где важно быстро определить назначение каждого элемента.

Технические характеристики

• Размеры: 10 × 25 мм — площадь для наклейки этикетки;
• Форма: прямоугольная, с плоской поверхностью для удобного нанесения надписей;
• Диаметр крепежного отверстия: 22 мм — соответствует стандартным креплениям для кнопок и переключателей EKF;
• Цвет: черный — устойчив к выцветанию, не отвлекает внимание от маркировки;
• Материал: термостойкий пластик — выдерживает температуры от -40°C до +80°C;
• Установка: защелкивается на шток кнопки или переключателя через отверстие 22 мм.

Совместимость и монтаж

Держатель маркировки EKF LH-10-25 совместим с кнопками и переключателями серии PROxima, имеющими шток диаметром 22 мм. Устанавливается без инструментов: просто надевается на шток до щелчка. Подходит для моделей с круглым основанием, где требуется дополнительная маркировка. Не подходит для устройств с другими диаметрами штока — проверяйте соответствие перед установкой.

Преимущества

• Обеспечивает долговременную видимость маркировки — этикетка не сдвигается и не отклеивается;
• Не требует сверления или крепежа — экономит время при сборке панелей;
• Интегрируется с силиконовыми накладками, повышая степень защиты IP54 и выше;
• Подходит для серийного производства — одинаковый дизайн для всех устройств серии PROxima.

Ограничения применения

• Не предназначена для установки на штыревые или квадратные штоки — только на цилиндрические с диаметром 22 мм;
• Не рекомендуется использовать вне закрытых щитов при постоянном воздействии прямых солнечных лучей — возможна деформация пластика;
• Не заменяет герметичные крышки — работает только в паре с силиконовыми накладками для усиления защиты.

Примеры использования

• На кнопке “Старт” на станке CNC — наклеена этикетка с надписью “ЗАПУСК”;
• На переключателе режимов в щите управления — указание “РЕЖИМ А / РЕЖИМ Б”;
• На аварийной остановке — красная метка с символом “STOP”, установленная на держатель LH-10-25.

Практические советы

• Перед установкой протрите шток от масла и пыли — так держатель будет фиксироваться прочнее;
• Используйте самоклеящиеся этикетки из полиэстера — они не смываются и не выгорают;
• Если нужна повышенная защита, комбинируйте держатель LH-10-25 с силиконовой накладкой — это повышает класс защиты до IP65;
• Проверьте, чтобы высота штока была достаточной — держатель не должен мешать полному ходу кнопки.
