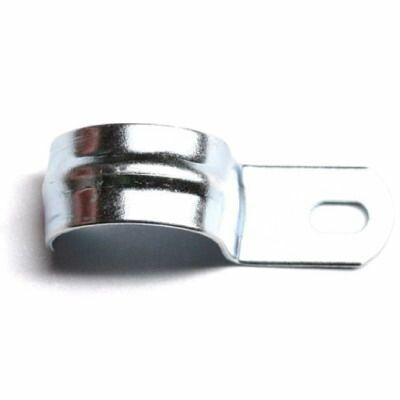

Держатель оцинкованный односторонний (скоба СМО), д.22мм под крепеж М6 | 53333 DKC ДКС

Держатель оцинкованный односторонний, диаметр 22 мм, крепеж М6, крепежное отверстие 8,5×6 мм (артикул 53333, бренд DKC) предназначен для надежного крепления гофрированных и жестких труб диаметром до 22 мм в системе Express. Подходит для внутренней и наружной прокладки электропроводки, включая бетонные поверхности и фасады.

Назначение и область применения

Держатель оцинкованный односторонний используется для фиксации труб серии Express - как гладких жестких, так и армированных гофрированных. Применяется в помещениях и на открытых участках: в монолитном бетоне, на стенах, потолках, фасадах зданий. Подходит для горизонтального и вертикального монтажа. Обеспечивает удержание труб с внешним диаметром до 22 мм, в том числе при нагрузках от собственного веса проводов и механических воздействий.

Технические характеристики

• Номинальный диаметр трубы: 22 мм
• Тип крепления: отверстие под винт М6
• Размер крепежного отверстия: 8,5 × 6 мм
• Материал: сталь
• Покрытие: оцинкованное
• Цвет: серый
• Отступ от стены: да - обеспечивает воздушный зазор между стеной и трубой
• Пластмассовая оболочка: есть - снижает риск повреждения трубы при затяжке крепежа
• Не содержит галогенов - безопасна при возгорании
• Устойчивость к УФ-излучению - сохраняет прочность на открытом воздухе
• Огнезащита: да - соответствует требованиям пожарной безопасности

Совместимость и монтаж

Держатель совместим с трубами серии Express, включая модели 6UF. Крепится через два прямоугольных отверстия 8,5×6 мм с помощью винта М6. Для установки требуется сверло подходящего размера и шуруповерт. Отступ от стены позволяет избежать перегрева и конденсата. Монтаж возможен на бетон, кирпич, металл, дерево - при использовании подходящих анкеров или дюбелей. Не рекомендуется использовать с трубами большего диаметра - это нарушит удерживающую способность.

Безопасность и стандарты

Держатель изготовлен без галогенов, что исключает выделение токсичных газов при нагреве. Соответствует требованиям пожарной безопасности благодаря огнезащитному исполнению. Покрытие защищает от коррозии, продлевая срок службы даже во влажных средах. Устойчивость к УФ-излучению делает его пригодным для наружного применения без дополнительной защиты.

Преимущества

• Оцинкованная сталь обеспечивает долговечность в условиях повышенной влажности и температурных колебаний
• Пластмассовая оболочка предотвращает деформацию трубы при затяжке крепежа
• Отступ от стены снижает теплопередачу и риск образования конденсата
• Одностороннее крепление упрощает монтаж на труднодоступных участках
• Подходит как для скрытой, так и для открытой прокладки - универсальное решение

Ограничения применения

Не предназначается для крепления труб диаметром более 22 мм - возможен прогиб или срыв крепления. Не следует использовать в местах постоянного контакта с открытым пламенем или высокими температурами выше +90 C. Нельзя применять в качестве опоры для тяжелых силовых кабелей без учета распределенной нагрузки - расчет необходимо выполнять отдельно. Не подходит для монтажа в агрессивных химических средах (например, кислоты, щелочи).

Примеры использования

• Крепление труб Express к бетонной стене в квартире при замене проводки
• Фиксация гофрированной трубы на фасаде офисного здания для прокладки сигнальных кабелей
• Установка на потолке цеха для организации маршрутов управления автоматикой
• Монтаж в монолитном доме при заливке бетона - держатель остается закрепленным после снятия опалубки

Практические советы

• Перед монтажом проверьте, чтобы отверстие в стене было точно под размер 8,5×6 мм - иначе крепление будет слабым
• Используйте винт М6 с головкой под крестовую отвертку - он лучше фиксируется в пластиковом элементе держателя
• При монтаже на металлические поверхности используйте шайбу для равномерного распределения нагрузки
• На длинных участках трассы устанавливайте держатели с шагом не более 1 метра - особенно при наличии изгибов
• Держатель оцинкованный односторонний, диаметр 22 мм, крепеж М6, крепежное отверстие 8,5×6 мм (артикул 53333) - идеально сочетается с другими компонентами серии Express от DKC
