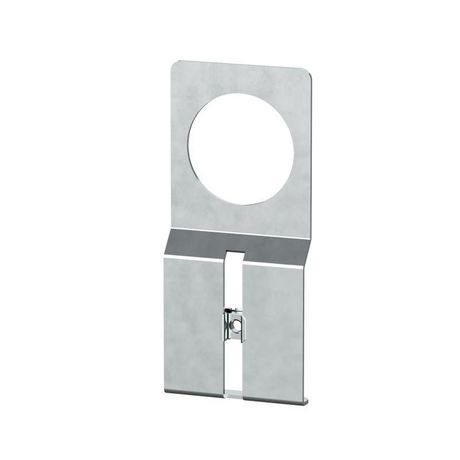

Держатель перфорированного короба Quadro 40x60мм, для отверстия 30мм DKC (ДКС) R5RDPC30

Держатель перфорированного короба для отверстия 30 мм DKC (арт. r5rdpc30) - компактный крепёж для установки перфорированных коробов внутри дверец шкафов и панелей управления. Он обеспечивает надёжную фиксацию и удобный доступ к кабелям, подключаемым к светосигнальным приборам и элементам управления диаметром 30 мм.

Назначение и область применения

Держатель перфорированного короба для отверстия 30 мм DKC используется для монтажа перфорированных коробов на внутренних поверхностях шкафов, щитов и панелей управления. Применяется там, где требуется организовать подводку кабелей к кнопкам, индикаторам, переключателям и другим устройствам с диаметром корпуса 30 мм. Особенно эффективен в системах автоматизации, на станках, конвейерах и в распределительных устройствах.

Технические характеристики

• Высота: 40 мм
• Ширина: 60 мм
• Регулируемая ширина: да - позволяет адаптироваться к коробам с различной шириной основания
• Диаметр отверстия для крепления: 30 мм
• Тип крепления: клетьевые гайки с резьбой M4
• Материал: металл с антикоррозийным покрытием

Совместимость и монтаж

Держатель совместим со всеми перфорированными коробами, имеющими стандартное отверстие 30 мм и подходящую толщину стенки для захвата клетьевой гайкой. Для монтажа:

• Проденьте держатель через отверстие 30 мм в панели или дверце шкафа;
• Закрутите клетьевые гайки M4 с внутренней стороны до плотного упора;
• Установите перфорированный короб на держатель - он будет зафиксирован за счёт регулируемой ширины и зажима гаек.

Не требует сверления или дополнительных крепёжных элементов. Удобен для быстрой замены или переустановки короба.

Преимущества

• Регулируемая ширина позволяет использовать один тип держателя с коробами разных размеров - снижает необходимость запаса деталей.
• Клетьевые гайки обеспечивают прочное и надёжное крепление без проскальзывания даже при вибрациях.
• Компактная форма не выступает за контур панели, сохраняет эргономичность и внешний вид оборудования.
• Интегрированная система крепления исключает необходимость использования болтов, гаек и шайб дополнительно.

Ограничения применения

• Подходит только для перфорированных коробов с отверстием точно 30 мм - несовместим с другими диаметрами.
• Не рекомендован для наружного монтажа или сред с высокой влажностью без дополнительной защиты.
• Максимальная нагрузка ограничена весом короба и количеством проводов - не предназначается для тяжёлых кабельных трасс.
• Не поддерживает крепление к тонкостенным материалам менее 1,5 мм - возможен деформация или разрыв.

Примеры использования

• Фиксация короба с кнопками старта/стоп на дверце пульта управления станком.
• Установка короба с индикаторами состояния на внутренней стороне силового шкафа.
• Монтаж кабельного канала рядом с реле и терморегуляторами в панели автоматики.

Практические советы

• Перед монтажом проверьте толщину материала панели - она должна позволить гайкам полностью затянуться без люфта.
• Если короб имеет большую ширину, используйте несколько держателей равномерно по периметру для равномерного распределения нагрузки.
• При частой замене оборудования выбирайте держатели с легко доступными гайками - они позволяют демонтировать короб без инструментов.
• Держатель перфорированного короба для отверстия 30 мм DKC (арт. r5rdpc30) из серии Quadro оптимизирован для серийного производства - идеально сочетается с другими элементами системы DKC.
