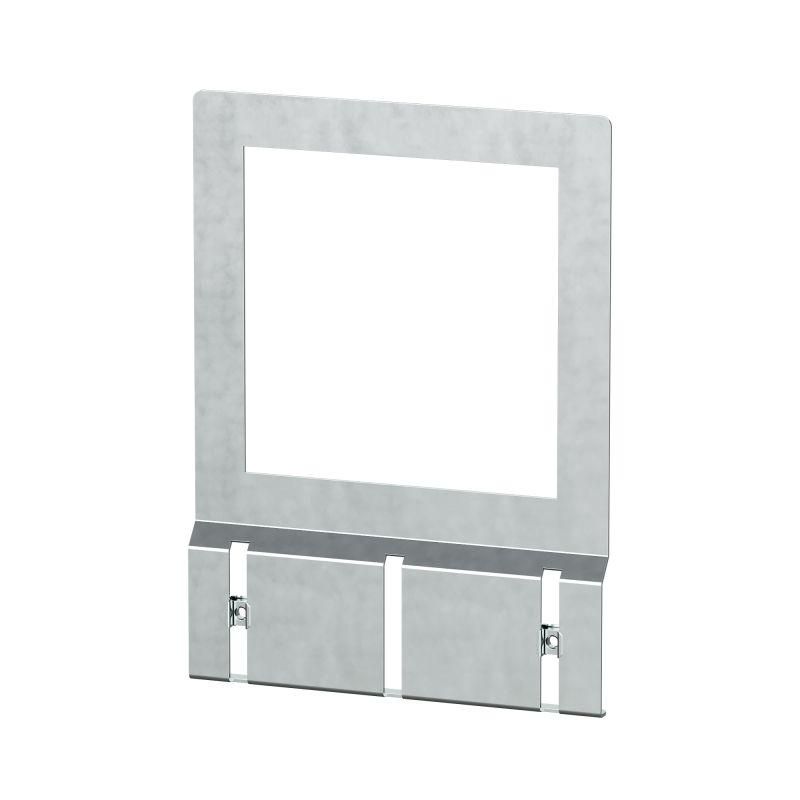

Держатель перфорированного короба, для отверстия 96x96мм | R5RDPC96 DKC ДКС

Держатель перфорированного короба для отверстия 96x96мм от DKC (ДКС), артикул r5rdpc96, обеспечивает надёжную фиксацию короба внутри шкафов и панелей управления, позволяя устанавливать приборы с типовым вырезом 96×96 мм. Конструкция адаптирована под разные модели перфорированных коробов благодаря регулируемому креплению.

Назначение и область применения

Держатель перфорированного короба для отверстия 96x96мм используется для монтажа приборов контроля и измерения - например, терморегуляторов, индикаторов, контроллеров - в шкафах автоматизации, пультах управления, щитах распределения. Он крепится на внутреннюю поверхность дверцы или стенки шкафа, обеспечивая жёсткую и точную посадку короба с отверстием 96×96 мм. Применяется в промышленной автоматизации, пищевой, фармацевтической и энергетической отраслях.

Технические характеристики

• Высота: 80 мм
• Ширина: 120 мм
• Регулируемая ширина: да - позволяет компенсировать допуски по ширине корпуса перфорированного короба
• Материал крепления: клетневые гайки с резьбой M4
• Поддерживаемый вырез: 96 × 96 мм

Совместимость и монтаж

Держатель совместим со всеми перфорированными коробами, имеющими стандартный вырез 96×96 мм и возможность крепления через отверстия с резьбой M4. Клетневые гайки встроены в рамку и перемещаются вдоль направляющих, что позволяет точно зафиксировать короб даже при небольших отличиях в его ширине. Для монтажа требуется просверлить четыре отверстия в стенке шкафа под болты M4, которые затем затягиваются с обратной стороны. Установка занимает менее 5 минут.

Преимущества

• Гибкость: регулируемая ширина снижает требования к точности изготовления короба
• Устойчивость: прочная металлическая конструкция исключает люфт и вибрацию прибора
• Экономия времени: не требует доработки короба или дополнительных кронштейнов
• Интеграция: совместим с серийными решениями DKC Quadro - легко комбинируется с другими элементами системы

Ограничения применения

• Не подходит для установки на тонкие или гибкие панели - минимальная толщина материала должна быть не менее 1,5 мм
• Не предназначена для внешнего монтажа - не имеет защиты от влаги и пыли
• Не рекомендуется применять с коробами, где отверстия для крепления расположены вне зоны действия регулируемых гаек

Примеры использования

• Установка цифрового термостата в шкафу управления печью
• Фиксация PLC-контроллера на дверце пульта станка
• Монтаж индикатора давления в распределительном щите
• Замена старых креплений на современные в модернизируемых системах автоматизации

Практические советы

• Перед монтажом проверьте, чтобы отверстия в перфорированном коробе соответствовали шагу регулируемых гаек - они должны попадать в зону доступа
• Используйте болты M4 с головкой под крестовую отвёртку - так удобнее работать в ограниченном пространстве шкафа
• Если короб слишком плотно прилегает к дверце, слегка подрегулируйте положение гаек - это предотвратит деформацию корпуса
• Держатель DHC r5rdpc96 можно использовать в паре с другими элементами серии Quadro - например, с креплениями для DIN-рейки или кабельными вводами
