Держатель пластиковый Ø 8-10 мм | PD8-10 КМ-профиль MA0431

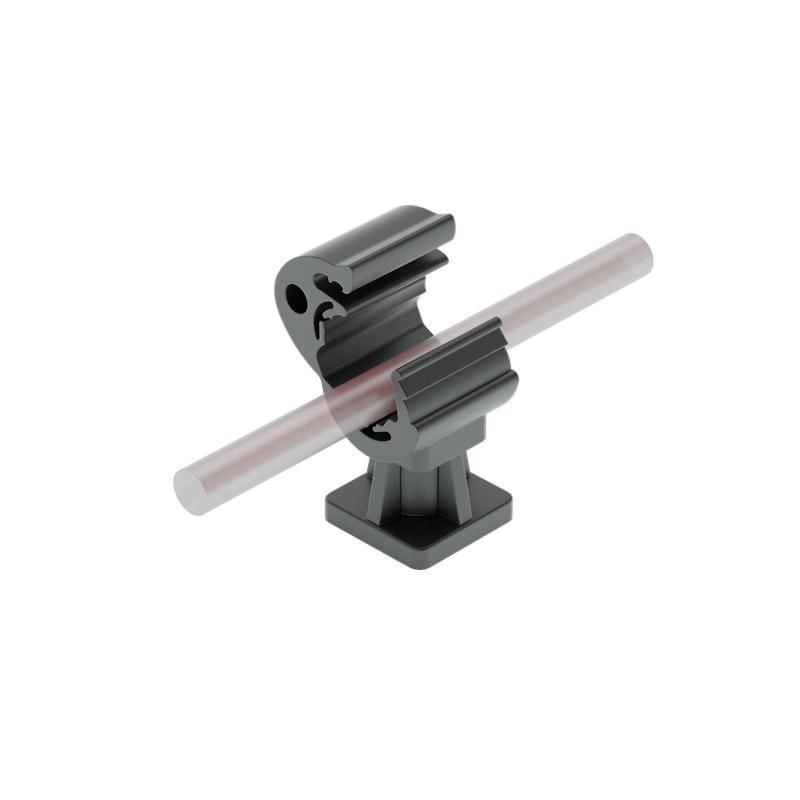

Держатель пластиковый для проводника диаметром 8–10 мм, PD8-10, КМ-профиль - это элемент системы молниезащиты, предназначенный для надежного крепления токоотвода на кровле или фасаде здания. Прочная конструкция из UV-устойчивого пластика обеспечивает долгую службу даже при экстремальных погодных условиях.

Назначение и область применения

Держатель PD8-10, КМ-профиль используется для фиксации медных или алюминиевых токоотводов диаметром 8–10 мм в системах молниезащиты. Подходит для установки на плоских и скатных крышах, вертикальных фасадах, парапетах и других поверхностях. Элемент применяется в коммерческих, промышленных и жилых зданиях, где требуется безопасный и долговечный способ крепления проводящего контура.

Технические характеристики

• Диаметр проводника: 8–10 мм - подходит для стандартных токоотводов, используемых в системах молниезащиты;
• Материал: термостойкий пластик с защитой от УФ-излучения - не выгорает, не хрупнет на морозе и не деформируется при нагреве;
• Габаритные размеры: 130×24×130 мм - компактная форма позволяет размещать держатели плотно, без лишних зазоров;
• Тип монтажа: зажимной - проводник фиксируется защелкиванием, а сам держатель крепится к поверхности отдельно;
• Назначение: установка на крышу и фасад - оптимизирован для горизонтальных и наклонных поверхностей.

Совместимость и монтаж

PD8-10, КМ-профиль совместим с круглыми токоотводами диаметром 8–10 мм. Для крепления к основе используют два метода:

• Резьбовая фиксация - через предварительно просверленные отверстия с помощью анкеров, шурупов или болтов;
• Силиконовый клей - для гладких, невпитывающих поверхностей (например, металлочерепица, профлист, бетон с покрытием).

Проводник вставляется в паз держателя до щелчка - механизм защелкивания гарантирует прочную фиксацию без дополнительных креплений. Монтаж можно выполнять как на этапе сборки системы, так и при ремонте существующих контуров.

Безопасность и стандарты

Изделие соответствует требованиям к материалам для систем молниезащиты: устойчив к воздействию атмосферных осадков, перепадам температур от –50C до +80C и длительному УФ-облучению. Хотя формально не имеет сертификата ГОСТ/IEC, держатель разработан в рамках системы AURAFORT®, которая соответствует международным нормам защиты от молнии (IEC 62305).

Преимущества

• Не требует сварки или механической обработки - снижает время монтажа;
• Электроизоляционный материал - исключает риск возникновения побочных токов;
• Легко заменить - при повреждении достаточно снять старый и установить новый держатель;
• Не ржавеет и не коррозирует - срок службы превышает 25 лет при правильном монтаже.

Ограничения применения

• Не предназначен для крепления токоотводов диаметром менее 8 мм или более 10 мм - возможен люфт или недостаточная фиксация;
• Не рекомендован для установки на пористые материалы (например, кирпич без штукатурки) без предварительной герметизации;
• Не следует использовать в местах с высокой механической нагрузкой (например, там, где возможно давление со стороны снега или людей);
• При использовании клея необходима подготовка поверхности - грязь, пыль и влага снижают адгезию.

Примеры использования

• Крепление токоотвода по коньку металлической крыши;
• Фиксация проводника вдоль фасада многоэтажного офисного здания;
• Установка на чердачном перекрытии при выводе токоотвода на внешнюю молниеотводную сетку;
• Обход сложных участков - например, вокруг труб, оконных рам или вентиляционных каналов.

Практические советы

• Перед монтажом проверьте диаметр токоотвода - он должен точно попадать в диапазон 8–10 мм; если провод тоньше, используйте переходники;
• При использовании клея - дайте ему 24 часа на полное затвердевание перед нагрузкой;
• Расстояние между держателями - не более 1 метра на горизонтальных участках, 0,8 м на скатах выше 30°;
• Держатель PD8-10, КМ-профиль лучше сочетать с другими элементами системы AURAFORT® - это обеспечит целостность и соответствие проекту;
• При работе на высоте - закрепите держатель до вставки провода, чтобы избежать падения детали.
