Держатель пластиковый для шин с двумя шинами на 24 подключения до 6 кв.мм | ШЗН-24 Рувинил TYCO

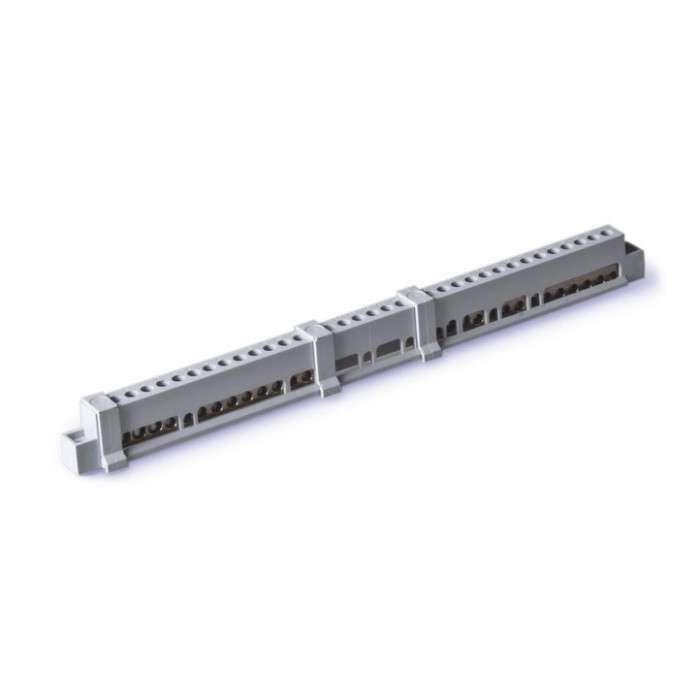

Держатель для шин пластиковый с двумя шинами на 24 подключения до 6 кв.мм от бренда Ruvinil (арт. шзн-24) предназначен для компактного и надёжного соединения проводов сечением до 6 мм2 в распределительных щитах. Устройство позволяет организовать два параллельных контура по 12 подключений каждый, что упрощает сборку силовых цепей.

Назначение и область применения

Держатель для шин пластиковый с двумя шинами на 24 подключения до 6 кв.мм используется для создания распределительной системы в электрощитах. Каждая из двух шин обеспечивает 12 точек подключения - всего 24 контакта. Подходит для подсоединения фазных, нулевых и защитных проводников в бытовых, коммерческих и промышленных установках. Часто применяется в щитах автоматического ввода резерва (АВР), системах освещения, управления насосами и вентиляцией.

Технические характеристики

• Тип изделия: держатель шины с двумя изолированными медными шинами
• Количество полюсов: 12 на каждой шине (всего 24 подключения)
• Максимальный ток: 63 А на каждую шину
• Максимальная площадь сечения провода: 6 мм2
• Межшинное расстояние: 70 мм
• Материал корпуса: самозатухающий термопластик (V-0 по UL94)
• Цвет: белый

Совместимость и монтаж

Держатель для шин пластиковый с двумя шинами на 24 подключения до 6 кв.мм монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - провода зачищаются на 8–10 мм и затягиваются отверткой. Межшинное расстояние 70 мм обеспечивает безопасную изоляцию между шинами, исключая риск замыкания. Совместим с любыми стандартными клеммниками и автоматическими выключателями, имеющими выводы под винтовое соединение.

Безопасность и стандарты

Корпус изготовлен из материала, соответствующего классу горючести V-0 по стандарту UL94 - материал самозатухающий и не распространяет пламя. Конструкция обеспечивает электроизоляцию между шинами и предотвращает случайное прикосновение к токоведущим частям. Напряжение изоляции рассчитано на работу в сетях до 1000 В переменного тока.

Преимущества

• Удобная организация множества подключений - вместо 24 отдельных клемм один модуль
• Стабильный контакт благодаря медным шинам с высокой проводимостью
• Экономия места в щите за счёт компактной формы
• Легкий доступ к каждому зажиму для обслуживания и диагностики
• Износостойкая конструкция - не деформируется при многократном демонтаже

Ограничения применения

• Не предназначена для работы с проводами более 6 мм2 - перегрузка вызывает нагрев и повреждение зажимов
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации
• Не подходит для внешней установки - отсутствует защита IP, работает только внутри закрытых щитов
• Максимальный ток 63 А - нельзя применять в цепях выше этого значения даже при меньшей нагрузке на отдельные точки

Примеры использования

• Распределение нуля (N) и заземления (PE) в квартирном щите
• Объединение выходов нескольких автоматических выключателей в одном ряду
• Подключение датчиков и исполнительных устройств в системах автоматизации
• Создание общей шины питания для группы светильников

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение ≤6 мм2 - использование больших жил приведёт к плохому контакту и перегреву
• Затягивайте винты равномерно, без усилия - переусилие может повредить резьбу в пластике
• При использовании в щитах с плотной компоновкой учтите габариты устройства: ширина ≈100 мм, высота ≈40 мм, глубина ≈25 мм
• Держатель для шин пластиковый с двумя шинами на 24 подключения до 6 кв.мм (артикул шзн-24) можно легко заменить аналогичным изделием других брендов - главное совпадение шага крепления и типа зажима
• Для удобства обслуживания пометьте каждую клемму этикеткой сразу после монтажа
