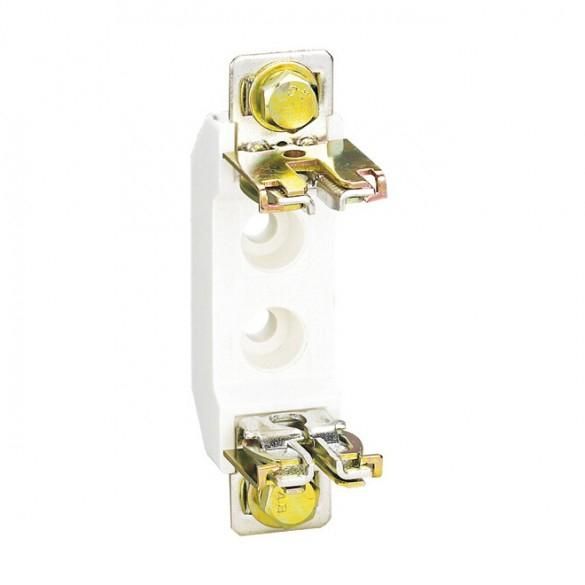

Держатель плавкой вставки RT36-3-630, габарит 3, 630А (R) | 521547 CHINT

Держатель плавкой вставки CHINT 521547 предназначен для установки однополюсных плавких вставок габарита 3 (NH3) номиналом до 630 А. Он обеспечивает надёжное крепление и безопасную коммутацию в распределительных устройствах высокой мощности.

Назначение и область применения

Держатель плавкой вставки CHINT 521547 используется для защиты электрооборудования от перегрузок и коротких замыканий. Подходит для установки в силовые щиты, распределительные пункты и комплектные устройства переменного тока напряжением до 1000 В. Применяется в промышленных системах: на станках, конвейерах, насосных станциях, в центрах питания крупной нагрузки.

Технические характеристики

• Номинальный ток: 630 А - максимальная рабочая нагрузка, которую выдерживает держатель при длительной работе;
• Габарит: 3 (NH3) - стандартизированный формат плавких вставок, совместимый с большинством промышленных предохранителей этого класса;
• Количество полюсов: 1 - предназначен для защиты одной фазы сети;
• Исполнение на шину: да - позволяет устанавливать держатель прямо на медную или алюминиевую шину без дополнительных проводов, снижает потери и ускоряет монтаж.

Совместимость и монтаж

Держатель плавкой вставки CHINT 521547 совместим с плавкими вставками габарита NH3 (DIN 43629 / IEC 60269). Установка осуществляется путём защёлкивания на шину или в специальные направляющие DIN-рейки. Клеммы рассчитаны на прямое подключение к шине - зажимы обеспечивают плотный контакт без болтовых соединений. Для монтажа требуется доступ к шине и инструмент для затяжки (ключ на 8–10 мм). Не требует дополнительных креплений при правильном использовании на шине.

Безопасность и стандарты

Держатель соответствует международным требованиям IEC 60269 и DIN 43629 для предохранителей габарита NH3. Конструкция из термостойкого пластика и металлических контактов исключает самопроизвольное нагревание и возгорание при номинальной нагрузке. Защита от случайного прикосновения к токоведущим частям обеспечена конструкцией корпуса.

Преимущества

• Удобство монтажа на шину - экономит время и материалы, уменьшает количество соединений;
• Высокая теплопроводность контактов - снижает риск перегрева при токе 630 А;
• Стандартный габарит NH3 - легко заменить вставку на аналогичную от любого производителя;
• Моноблок - прочная конструкция без слабых мест, устойчив к вибрациям в промышленной среде.

Ограничения применения

• Не предназначена для постоянного тока выше 1000 В - работает только в сетях переменного тока;
• Подходит только для вставок габарита 3 (NH3); другие типы (NH0, NH1, NH2) не подходят;
• Требует наличия шины с достаточной площадью сечения - при малом сечении возможен перегрев;
• Не рекомендуется использовать в условиях повышенной запылённости без дополнительной защиты IP54+.

Примеры использования

• Защита главного входа в промышленный щит управления с мощностью более 400 кВт;
• Распределительный пункт на заводе с несколькими линиями 630 А;
• Щит автоматического ввода резерва (АВР) на объектах с критической нагрузкой;
• Центры питания для сварочных аппаратов, печей, больших насосов.

Практические советы

• Перед установкой проверьте соответствие вставки габариту NH3 - неверный тип может не войти или плохо контактировать;
• При монтаже на шину убедитесь, что поверхность шины чистая и не окислена - оксиды увеличивают сопротивление;
• Не используйте держатель в качестве основного выключателя - он не предназначен для частых операций включения/выключения;
• Заменяйте вставки только при отключенном питании; после замены проверьте плотность контакта рукой - вставка должна быть жестко зафиксирована;
• При групповой установке нескольких держателей соблюдайте минимальный зазор между ними - не менее 10 мм для теплоотвода.
