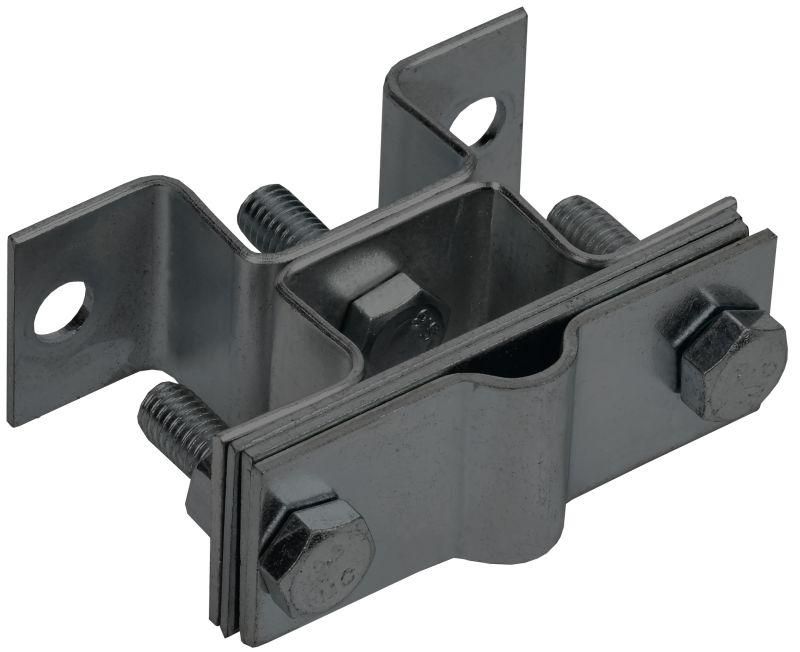

Держатель полоса/пруток 25-40мм/6-8мм оцинкованная сталь TD IEK - ZDP51-13-1-68-40

Держатель полосы/прутка 25-40мм/6-8мм оцинкованная сталь TD IEK - это надёжный крепёжный элемент для заземления, сочетающий функции фиксации и соединения проводников из стали. Применяется в системах заземления промышленного и энергетического оборудования, особенно там, где требуется прочное крепление на металлических поверхностях. Артикул zdp51-13-1-68-40 соответствует серии TD от бренда IEK.

Назначение и область применения

Держатель полосы/прутка 25-40мм/6-8мм оцинкованная сталь TD IEK используется для:

• Фиксации плоских заземляющих полос шириной 25–40 мм;
• Удержания круглых заземляющих прутков диаметром 6–8 мм;
• Соединения между собой плоского и круглого проводника в одной точке;
• Монтажа на вертикальные и горизонтальные поверхности - стена, рама, шасси, металлоконструкция.

Подходит для установки на объектах энергетики, производства, транспорта, ЖКХ - там, где требуются долговечные и механически устойчивые решения заземления.

Технические характеристики

• Диаметр проводника: 6–8 мм (для круглого прутка);
• Ширина полосы: 25–40 мм;
• Материал корпуса и зажима: сталь с термодиффузионным цинковым покрытием (оцинкованная);
• Тип крепления проводника: винтовой зажим с болтом;
• Тип крепления держателя: накладка с одним отверстием для крепёжных метизов;
• Тип изделия: заземление.

Цинкование обеспечивает защиту от коррозии даже в условиях повышенной влажности и агрессивной среды. Болтовой узел выполнен с учётом ГОСТ 10434-82 - предотвращает самопроизвольное ослабление крепления под воздействием вибраций.

Совместимость и монтаж

Держатель полосы/прутка 25-40мм/6-8мм оцинкованная сталь TD IEK совместим с любыми заземляющими проводниками из стали того же диапазона. Для монтажа необходимо:

• Выбрать место крепления - поверхность должна быть ровной и не иметь перегибов;
• Закрепить держатель с помощью болта, шпильки или заклёпки через отверстие в основании (диаметр отверстия не указан - подбирайте метиз по фактическому размеру);
• Разместить полосу или пруток в зажиме и затянуть болт до плотного контакта - не переусердствуйте, чтобы не деформировать металл;
• Проверьте контакт: после монтажа проводники должны жестко зафиксироваться без люфта.

Допускается поворот проводника вокруг оси держателя - удобно при необходимости изменить направление трассы заземления.

Безопасность и стандарты

Конструкция держателя соответствует требованиям ГОСТ 10434-82 по предотвращению самоотвинчивания крепёжных элементов. Это гарантирует сохранение электрического контакта в течение всего срока службы. Материал - оцинкованная сталь - безопасен для использования в помещениях с высокой влажностью и на открытых площадках.

Преимущества

• Двойная функция: одновременно выполняет роль держателя и соединителя;
• Защита от самоотвинчивания - соответствие ГОСТ 10434-82 снижает риск потери контакта;
• Высокая коррозионная стойкость благодаря термодиффузионному цинкованию;
• Индивидуальная упаковка - исключает повреждения при транспортировке и хранении;
• Гарантия 3 года - подтверждает качество изготовления и материалов.

Ограничения применения

• Не предназначено для работы с медными или алюминиевыми проводниками - материал зажима рассчитан на сталь;
• Не рекомендуется применять в местах с постоянным механическим ударным воздействием - возможна деформация зажима;
• Отсутствует указание на максимальную нагрузку по току - не используйте для передачи рабочего тока, только для заземления;
• Только одно отверстие для крепления - не подходит для сложных геометрических решений, требующих нескольких точек фиксации.

Примеры использования

• Крепление заземляющей полосы к стене распределительного щита;
• Соединение стального прутка с плоской полосой в контуре заземления подстанции;
• Фиксация заземляющего проводника на металлическом каркасе станка или элеватора;
• Обустройство внешнего заземляющего контура на промплощадке с использованием стальных прутков.

Практические советы

• Перед монтажом проверьте, что ширина полосы попадает в диапазон 25–40 мм - меньшие или большие значения не будут надёжно зажаты;
• Используйте только стальные болты и гайки - другие материалы могут вызвать электрохимическую коррозию;
• После установки протестируйте контакт мультиметром - сопротивление должно быть минимальным (менее 0,1 Ом);
• При работе в агрессивной среде (например, на морском побережье) дополнительно смажьте резьбу антикоррозийной paste;
• Артикул zdp51-13-1-68-40 - единственный в линейке TD IEK с таким сочетанием размеров - не путайте с другими моделями.
