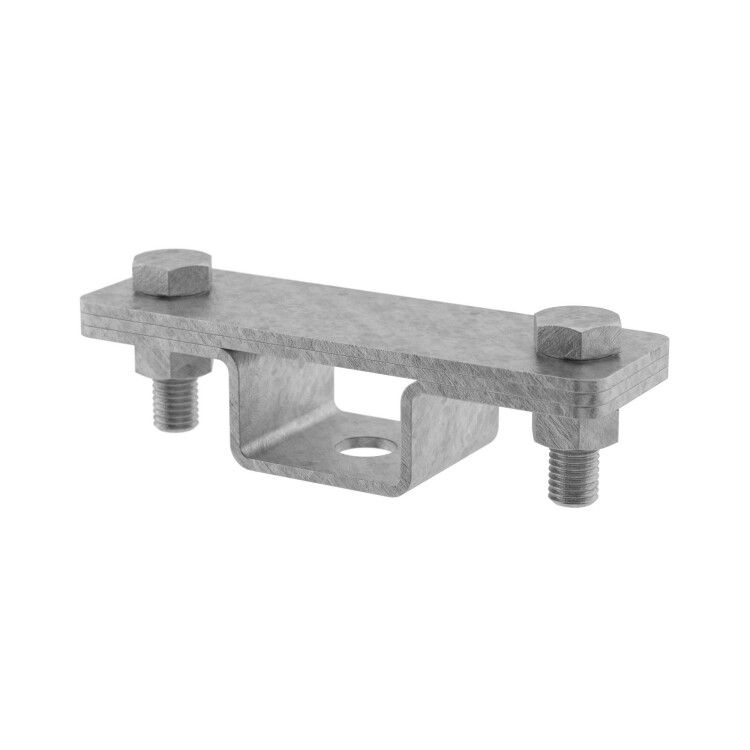

Держатель полосы двухболтовой DKC ND2315 ДКС

Держатель полосы двухболтовой DKC (ДКС) артикул nd2315 из серии Jupiter предназначен для надёжного крепления и параллельного соединения плоских медных или алюминиевых шин шириной 25–50 мм. Применяется в распределительных устройствах, силовых щитах и на токопроводах промышленного оборудования.

Назначение и область применения

Держатель полосы двухболтовой используется для фиксации плоских проводников (шин) в электрических распределительных системах. Обеспечивает механическую устойчивость и электрический контакт между двумя или более шинами. Подходит для установки в щитах, трансформаторных подстанциях, цеховых линиях и других местах, где требуется жёсткая фиксация больших токопроводящих элементов.

Технические характеристики

• Ширина проводника: 25–50 мм - позволяет фиксировать шины среднего и крупного сечения;
• Тип крепления проводника: винтовой зажим - обеспечивает плотный и долговечный контакт без деформации металла;
• Материал: термогальванизированная (горячеоцинкованная) сталь - высокая коррозионная стойкость, подходит для помещений с повышенной влажностью и наружной установки;
• Тип крепления держателя: просверленное отверстие с метрической резьбой - монтаж на DIN-рейку, стену или платформу через болты M6/M8 (резьба указана в комплекте);
• Тип изделия: держатель - не является коммутирующим устройством, служит исключительно для механической фиксации.

Совместимость и монтаж

Держатель полосы двухболтовой DKC nd2315 совместим с любыми плоскими проводниками шириной 25–50 мм, изготовленными из меди, алюминия или их сплавов. Для монтажа необходимо:

• Закрепить держатель на поверхности с помощью болта, проходящего через отверстие с внутренней резьбой (диаметр резьбы - M6 или M8, зависит от модели);
• Разместить шину между контактом и зажимной пластиной;
• Затянуть винт до упора - усилие должно быть достаточным для хорошего контакта, но не вызывать перегиб шины.

Не рекомендуется использовать с круглыми кабелями или проводниками вне указанного диапазона ширины.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости, характерным для промышленного электрооборудования. Горячее цинкование обеспечивает соответствие ГОСТ 14918 и IEC 61439 для условий эксплуатации в помещениях класса IP40 и выше. Электрическая изоляция достигается за счёт воздушного зазора и материала корпуса - сам держатель не изолирует токоведущие части, поэтому требует соблюдения нормативных расстояний.

Преимущества

• Высокая прочность благодаря материалу - выдерживает вибрацию и нагрузки при работе мощного оборудования;
• Устойчивость к коррозии - срок службы увеличен в агрессивных средах (цеха, подвалы, наружные щитовые);
• Простота монтажа - не требует специальных инструментов, достаточно гаечного ключа;
• Стандартный шаг отверстий - совместим с большинством типов крепёжных планок и рам.

Ограничения применения

• Не предназначена для работы с напряжением выше 1000 В переменного тока - не имеет сертификации на высоковольтные системы;
• Не допускается использование в условиях постоянного погружения в жидкость - хотя материал оцинкован, герметичность не обеспечивается;
• Не подходит для частых демонтажей - многократное затягивание/ослабление винта снижает надёжность контакта;
• Не заменяет изолирующие опоры - при необходимости изоляции от основания следует применять дополнительные изоляторы.

Примеры использования

• Фиксация шин в распределительном щите 400 В на заводе;
• Подключение параллельных шин в системе UPS;
• Крепление медных шин в сварочных аппаратах;
• Сборка токопроводов в цехах металлургического производства.

Практические советы

• Перед установкой проверьте ширину шины - даже небольшое отклонение от 25–50 мм может привести к плохому контакту или повреждению держателя;
• Используйте антивибрационные прокладки, если держатель установлен на vibrating оборудовании;
• При использовании алюминиевых шин - обязательно нанесите антикоррозийную смазку на контактную поверхность перед затяжкой;
• Не затягивайте винты слишком сильно - это может деформировать шину и нарушить электрический контакт;
• Держатель полосы двухболтовой DKC nd2315 можно использовать в составе сборки с другими изделиями серии Jupiter - они имеют единый стандарт крепления и цветовое исполнение.
