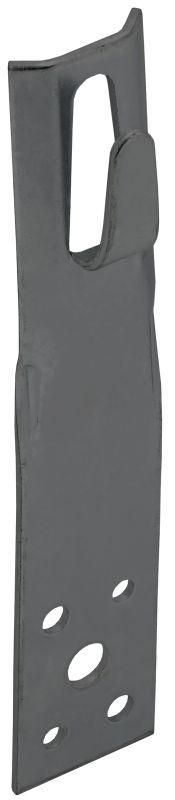

Держатель проводника круглого 6-8мм прямой h=80мм оцинкованная сталь TD IEK - ZDP86-13-1-68-80

Держатель проводника круглого 6–8 мм прямой h=80 мм оцинкованная сталь TD от IEK предназначен для надёжного крепления заземляющих проводников на вертикальных поверхностях - парапетах, фасадах, стенках зданий. Артикул zdp86-13-1-68-80 обеспечивает совместимость со стандартными проводниками диаметром 6–8 мм и рассчитан на длительную эксплуатацию в условиях открытого воздуха.

Назначение и область применения

Держатель проводника круглого 6–8 мм прямой h=80 мм оцинкованная сталь TD используется для фиксации заземляющих шин и проводников на внешних поверхностях зданий. Применяется в системах молниезащиты, контурах заземления, а также при прокладке проводников по фасадам промышленных объектов, жилых домов, административных и коммерческих зданий. Подходит для горизонтальной и слегка наклонной установки.

Технические характеристики

• Диаметр проводника: 6–8 мм - поддерживает стандартные медные или стальные заземляющие жилы
• Высота держателя: 80 мм - обеспечивает достаточное расстояние от поверхности для свободного прохода провода и удобства монтажа
• Материал корпуса: сталь с термодиффузионным цинковым покрытием - защищает от коррозии даже в агрессивной среде
• Материал зажима: сталь - прочный и долговечный элемент фиксации
• Тип крепления проводника: с прижимной скобой - позволяет закрепить провод без инструментов
• Тип крепления держателя: накладка с отверстием - монтируется саморезами или болтами к бетону, металлу, кирпичу
• Тип изделия: заземление - соответствует требованиям ГОСТ Р 50571 и СП 30.13330

Совместимость и монтаж

Держатель проводника круглого 6–8 мм прямой h=80 мм оцинкованная сталь TD совместим с любыми круглыми проводниками указанного диапазона. Для монтажа требуется просверлить отверстие в основании и закрепить держатель метизами (саморезы, анкеры - не входят в комплект). Зажим проводника работает по принципу “язычка”: провод вставляется в щель, и прижимная скоба фиксирует его за счёт упругости стали. Нет необходимости использовать гайки, болты или инструменты - достаточно рук.

Безопасность и стандарты

Изделие соответствует требованиям к заземляющим устройствам согласно СП 30.13330 и ГОСТ Р 50571. Цинковое покрытие обеспечивает электроизоляцию от основания и предотвращает гальваническую коррозию при контакте с другими металлами. Устойчив к воздействию атмосферных осадков, перепадам температур и ультрафиолета.

Преимущества

• Надёжная конструкция - сталь с толстым цинковым слоем выдерживает механические нагрузки и деформации
• Безболтовой зажим - экономит время при монтаже, исключает потерю крепёжа
• Индивидуальная упаковка - каждый держатель защищён от повреждений и загрязнений до момента установки
• Гарантия 3 года - подтверждает качество материала и технологии производства

Ограничения применения

• Не предназначена для крепления плоских или многожильных проводников - только круглые с диаметром 6–8 мм
• Не рекомендуется для установки на деревянные или пластиковые поверхности без предварительного усиления (не выдержит усилия затяжки)
• Работает только при температурах от –40C до +60C - вне этого диапазона возможна потеря упругости зажима
• Не следует применять в местах постоянного механического воздействия (например, рядом с движущимися механизмами)

Примеры использования

• Фиксация заземляющего проводника по периметру крыши здания
• Установка на парапете высотного офисного здания для вывода контура заземления
• Крепление проводника от молниеприёмника к заземляющему электроду по фасаду
• Прокладка заземляющей шины вдоль стены производственного цеха

Практические советы

• Перед монтажом проверьте диаметр проводника - он должен точно попадать в диапазон 6–8 мм; меньший провод будет люфтить, больший - не войдёт
• Выбирайте метизы с учётом типа основания: для бетона - анкера, для кирпича - дюбели, для металла - саморезы по металлу
• При установке на вертикальной поверхности ориентируйте держатель так, чтобы зажим был направлен вниз - это снижает риск скопления воды внутри
• Не используйте силовой инструмент для затяжки крепёжа - избыточный момент может деформировать корпус
• Артикул zdp86-13-1-68-80 можно заказывать партиями - все экземпляры из одной партии имеют одинаковый шаг и точность изготовления
