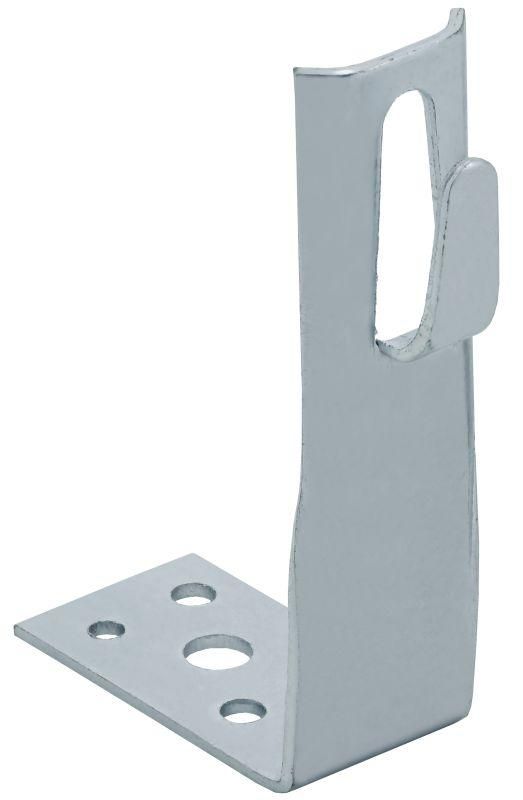

Держатель проводника круглого 6-8мм угловой h=80мм оцинкованная сталь HDZ IEK - ZDP87-14-1-68-80

Держатель проводника круглого 6–8 мм угловой высотой 80 мм из оцинкованной стали HDZ от IEK предназначен для надёжного крепления заземляющих проводников на любых поверхностях. Артикул zdp87-14-1-68-80 обеспечивает совместимость со стандартными системами заземления и соответствует требованиям ГОСТ 9.307-2021.

Назначение и область применения

Держатель используется для фиксации круглых заземляющих проводников диаметром 6–8 мм на стенках, потолках, опорах и других поверхностях. Подходит для внутренней и внешней установки в помещениях и на открытых площадках. Применяется в системах молниезащиты, заземления электроустановок, промышленных объектах, энергообъектах и жилых домах.

Технические характеристики

• Диаметр проводника: 6–8 мм
• Высота держателя: 80 мм
• Материал корпуса: сталь горячеоцинкованная
• Толщина стали: 2 мм
• Тип зажима: безболтовой, с прижимной скобой и язычком
• Тип крепления держателя: накладка с одним отверстием под саморез
• Цинковое покрытие: по ГОСТ 9.307-2021

Совместимость и монтаж

Держатель совместим с медными и стальными заземляющими проводниками круглого сечения диаметром 6–8 мм. Для установки требуется один саморез (не включён в комплект). Крепится на бетон, металл, дерево, пластик - при условии возможности сверления отверстия. Монтаж выполняется в три этапа:

1. Разметить место крепления и просверлить отверстие под саморез.
2. Зафиксировать держатель с помощью самореза через отверстие в основании.
3. Вставить проводник в зажим и согнуть язычок до плотного прилегания - зажим фиксируется механически без инструментов.

Безопасность и стандарты

• Цинковое покрытие соответствует ГОСТ 9.307-2021 - защищает от коррозии в агрессивных средах.
• Материал не содержит свинца и других токсичных элементов.
• Не требует периодического обслуживания при соблюдении условий эксплуатации.

Преимущества

• Надёжная конструкция с толщиной стали 2 мм - выдерживает механические нагрузки и вибрации.
• Горячее цинкование обеспечивает долгую службу даже во влажной среде.
• Безболтовой зажим исключает необходимость использования гаечных ключей - экономит время при монтаже.
• Индивидуальная упаковка снижает риск повреждений при транспортировке.
• Гарантия 3 года подтверждает качество производства IEK.

Ограничения применения

• Не предназначена для крепления проводников диаметром менее 6 мм или более 8 мм - возможен слабый контакт или деформация.
• Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или температур выше +85 C.
• Язычок зажима нельзя многократно разгибать - после однократного загиба он теряет эластичность.
• Не подходит для крепления гибких многожильных проводов без предварительной формовки в круглое сечение.

Примеры использования

• Фиксация заземляющего провода от распределительного щита к контуру заземления на фасаде здания.
• Установка на металлической раме станка для защиты от статического электричества.
• Крепление проводника вдоль стены в подвале или на чердаке при устройстве системы молниезащиты.
• Монтаж на столбе ЛЭП для вывода заземляющей шины к земле.

Практические советы

• Перед монтажом проверьте диаметр проводника - используйте штангенциркуль, чтобы избежать перегрузки зажима.
• При установке на бетонную поверхность применяйте дюбель-гвоздь подходящего диаметра (обычно 6 мм).
• Не затягивайте саморез слишком сильно - это может деформировать основание держателя.
• После монтажа проверьте прочность фиксации: попробуйте слегка повернуть проводник - он не должен двигаться.
• Для длительной службы в агрессивной среде (например, возле моря) дополнительно смажьте контакты антикоррозийной пастой.
