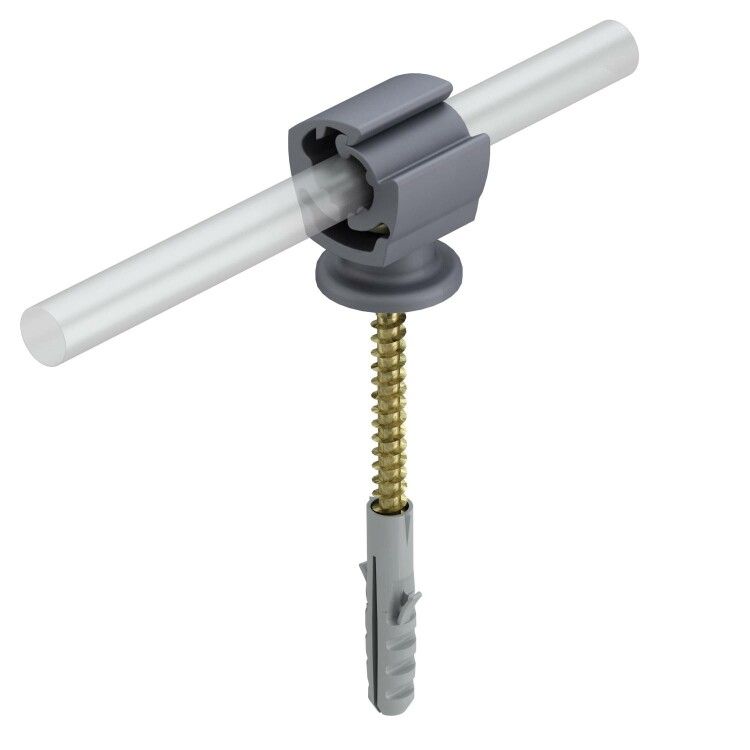

Держатель проволоки безболтовой пластиковый (177 B-HD20) | 5207851 OBO Bettermann

Держатель проволоки/прутка безболтовой пластиковый, универсальный d8-10мм, серия B-HD20 от OBO BETTERMANN - надёжный крепёж для фиксации проводников диаметром 8–10 мм в условиях перепадов температур и повышенной влажности. Артикул 177 B-HD20 предназначен для быстрого монтажа на поверхности с использованием саморезов или резьбового крепления.

Назначение и область применения

Держатель проволоки/прутка безболтовой пластиковый, универсальный d8-10мм, серия B-HD20 используется для фиксации кабельных жил, металлических прутков, тросов и других проводящих элементов в распределительных системах, на панелях, стенках щитов и технологических конструкциях. Подходит для установки внутри помещений и на открытых площадках благодаря устойчивости к внешним факторам. Часто применяется в промышленном оборудовании, на конвейерах, в системах автоматизации и энергообеспечении.

Технические характеристики

• Тип изделия: держатель с прижимной скобой
• Поддерживаемый диаметр проводника: 8–10 мм
• Материал корпуса: полиамид - прочный, термостойкий, химически стойкий
• Температурный диапазон эксплуатации: от –35 C до +90 C
• Тип крепления держателя: просверленное отверстие с внутренней резьбой М8
• Дополнительные крепёжные элементы: в комплекте саморезы 5×60 мм и пластиковый дюбель 8×40 мм
• Цвет: серый
• Артикулы: 177 B-HD20, 5207851

Совместимость и монтаж

Держатель проволоки/прутка безболтовой пластиковый, универсальный d8-10мм, серия B-HD20 можно закрепить двумя способами:

• На резьбу М8 - через внутреннюю резьбу в основании, например, на трубе, профиле или специальной планке;
• На саморезы - с помощью входящих в комплект саморезов 5×60 мм и пластикового дюбеля 8×40 мм, что позволяет монтировать устройство на бетон, гипсокартон, дерево или другие материалы.

Установка занимает несколько секунд: вставьте проводник в зажимную скобу, зафиксируйте её, затем закрутите держатель одним из двух способов. Нет необходимости использовать гайки, болты или инструменты для затяжки - всё уже продумано производителем.

Безопасность и стандарты

Изделие соответствует требованиям к электроизоляционным материалам и не содержит токсичных веществ. Полиамид обеспечивает высокую электрическую изоляцию, что делает держатель безопасным для работы с токоведущими частями. Температурный диапазон подтверждает соответствие условиям эксплуатации в соответствии с международными нормами для промышленного оборудования.

Преимущества

• Отсутствие болтов - экономия времени при монтаже и снижение риска потери крепёжа
• Готовые крепёжные элементы в комплекте - не нужно докупать саморезы и дюбели
• Высокая механическая прочность полиамида - выдерживает нагрузки и вибрации
• Стабильность при экстремальных температурах - работает даже в холодных цехах и на улице
• Универсальность - один тип держателя подходит для проводников 8 и 10 мм

Ограничения применения

• Не предназначена для крепления проводников более 10 мм - возможен риск повреждения зажима
• Не рекомендуется применять в средах с постоянным контактом с открытым пламенем или агрессивными химическими растворителями
• Пластиковая конструкция не подходит для мест с высокой вероятностью ударных нагрузок (например, виброактивные участки без демпфирования)

Примеры использования

• Фиксация силовых кабелей на панелях управления в промышленных щитах
• Закрепление медных прутков в системах заземления на фасадах зданий
• Удержание сигнальных проводов на конвейерных линиях в пищевой промышленности
• Монтаж кабелей на наружных опорах освещения в регионах с суровым климатом

Практические советы

• Перед монтажом проверьте диаметр проводника - он должен точно попадать в диапазон 8–10 мм, иначе зажим будет слишком слабым или чрезмерно сдавливать изоляцию
• При использовании саморезов с дюбелем сверлите отверстие строго по диаметру дюбеля (8 мм) - иначе крепление потеряет удерживающую способность
• Если держатель устанавливается на металлическую поверхность, используйте резьбовое крепление М8 - так надёжнее, чем саморезы
• Не допускайте перегрузки нескольких проводников в одном держателе - каждый элемент рассчитан на один проводник
• При длительной эксплуатации в условиях повышенной влажности периодически проверяйте целостность зажима - хотя полиамид устойчив, старение материала возможно при 90 C и выше
