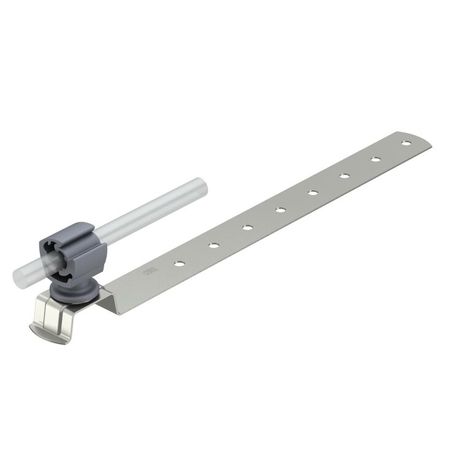

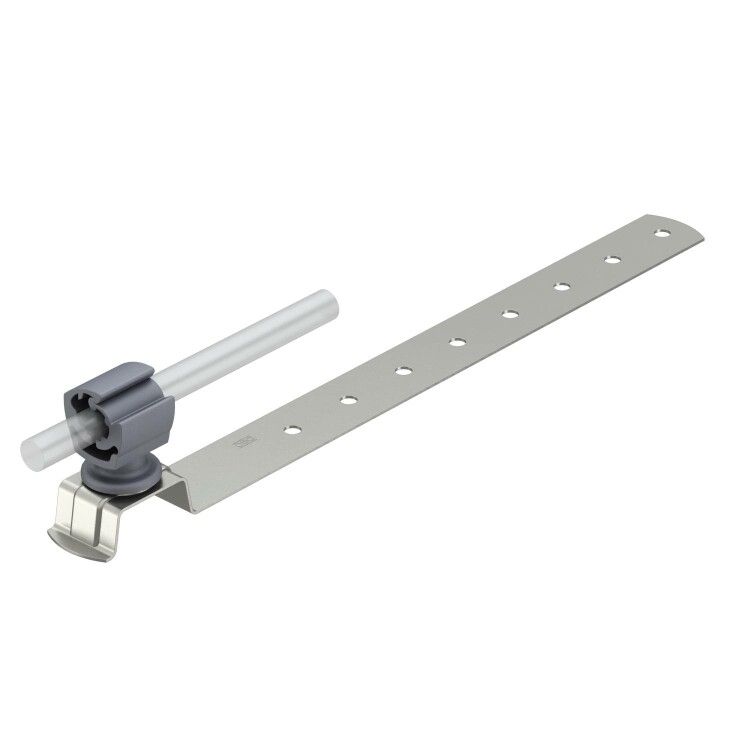

Держатель проволоки для черепичной кровли (157 FK-VA 280) | 5215587 OBO Bettermann

Держатель проволоки/прутка для черепичной кровли d8-10мм от OBO BETTERMANN (арт. 157 FK-VA 280) предназначен для надёжного крепления заземляющих проводников на поверхности черепичной кровли. Изготовлен из нержавеющей стали V2A, обеспечивает долговечную работу в условиях открытой эксплуатации.

Назначение и область применения

Держатель проволоки/прутка для черепичной кровли d8-10мм используется для фиксации заземляющего проводника (проволоки или прутка) прямо на поверхности черепицы. Применяется в системах молниезащиты зданий с кровлей из керамической или бетонной черепицы. Подходит для установки на скатных крышах жилых домов, административных и общественных зданий.

Технические характеристики

• Диаметр проводника: 8–10 мм - подходит для стандартных медных или стальных заземляющих проводников
• Материал: нержавеющая сталь V2A ( AISI 304 ) - устойчив к коррозии, не требует покраски, сохраняет прочность при перепадах температур
• Длина: 280 мм - обеспечивает достаточное расстояние между точками крепления для равномерного расположения проводника
• Тип крепления проводника: с прижимной скобой - позволяет легко зафиксировать проводник без инструментов
• Крепление к кровле: на поверхность - монтируется через отверстие в основе с помощью анкеров или саморезов
• Артикул: 157 FK-VA 280 - соответствует каталогу OBO BETTERMANN

Совместимость и монтаж

Держатель совместим со всеми типами черепичной кровли, где допускается сверление отверстий. Для монтажа требуется просверлить отверстие в черепице и закрепить держатель с помощью подходящих крепёжных элементов (например, анкеров или саморезов по керамике). Прижимная скоба плотно фиксирует проводник диаметром 8–10 мм - достаточно просто вставить провод и защёлкнуть скобу. Установка выполняется без демонтажа черепицы.

Безопасность и стандарты

Изделие соответствует требованиям к системам молниезащиты согласно ГОСТ Р 50571.5.54 и IEC 62305. Материал V2A обеспечивает электроизоляцию от металлических частей кровли, снижает риск гальванической коррозии при контакте с другими металлами. Не содержит токсичных веществ, безопасен для окружающей среды.

Преимущества

• Высокая коррозионная стойкость благодаря материалу V2A - срок службы более 25 лет даже в агрессивных климатических условиях
• Простая установка: отверстие в основании позволяет быстро закрепить держатель без сложных инструментов
• Не повреждает черепицу при правильном монтаже - нагрузка распределена равномерно
• Стандартный диапазон диаметров (8–10 мм) - совместим с большинством применяемых заземляющих проводников

Ограничения применения

• Не предназначены для установки на мягкие кровельные материалы (битум, рубероид, мембраны) - требуют жёсткой основы
• Не рекомендовано использовать на кровлях с очень крутыми скатами (>60°) без дополнительной фиксации - возможен сдвиг под действием ветра
• Не следует применять вместо креплений для несущих конструкций - только для заземляющих проводников

Примеры использования

• Заземление системы молниезащиты на крыше частного дома с керамической черепицей
• Фиксация контурного проводника вокруг здания с черепичной кровлей
• Подключение вертикальных стержней молниеприёмника к горизонтальному проводнику на скате крыши

Практические советы

• Перед монтажом проверьте диаметр вашего проводника - он должен точно попадать в диапазон 8–10 мм
• Используйте сверло с алмазным напылением или победитовое сверло для высверливания отверстий в черепице - предотвращает трещины
• Располагайте держатели через каждые 1–1,5 метра для равномерного натяжения проводника
• При использовании нескольких держателей одного типа (157 FK-VA 280) соблюдайте одинаковый угол установки - это улучшает эстетику и функциональность
• Не затягивайте крепёж слишком сильно - можно расколоть черепицу
