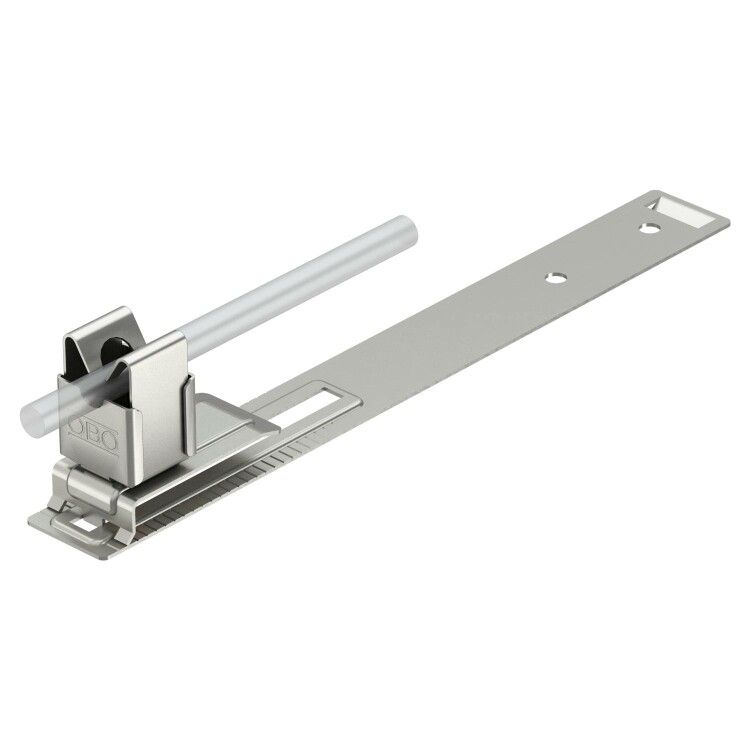

Держатель проволоки для шиферной кровли (157 L-VA) | 5215439 OBO Bettermann

Держатель проволоки/прутка для шиферной кровли d8 от OBO BETTERMANN (артикул 157 L-VA) предназначен для надежного крепления металлических проводников на поверхности шиферной кровли, обеспечивая устойчивую фиксацию без повреждения покрытия.

Назначение и область применения

Держатель проволоки/прутка для шиферной кровли d8 используется для монтажа заземляющих или потенциаловыравнивающих проводников на кровельных покрытиях из асбестоцементного шифера. Применяется в системах молниезащиты, а также для прокладки проводов в местах, где требуется жесткая фиксация без сверления или механического воздействия на кровлю.

Технические характеристики

• Диаметр проводника: 8 мм - подходит для круглых стальных или медных проводов указанного сечения;
• Материал: нержавеющая сталь V2A (AISI 304) - устойчива к коррозии, подходит для длительной эксплуатации на открытом воздухе;
• Длина: 212 мм - обеспечивает достаточную опорную площадь для равномерного распределения нагрузки;
• Тип крепления: защелкивающийся хомут - позволяет установить держатель без инструментов, просто зафиксировав его на гребне шиферной плиты;
• Отверстие: Ø 5,5 мм - предназначено для прохода крепежного элемента (например, болта или штыря) через держатель к основанию;
• Выемка: формирует посадочное место для плотного прилегания к профилю шифера;
• Артикул производителя: 157 L-VA - соответствует каталогу OBO BETTERMANN.

Совместимость и монтаж

Держатель совместим с типичными волновыми профилями шиферной кровли, где высота гребня составляет около 15–25 мм. Установка выполняется путем вставки хомута в борозду между двумя волнами, после чего он самоблокируется за счет эластичности материала. Для фиксации провода используйте кабельный зажим или винт через отверстие Ø 5,5 мм. Монтаж возможен на сухой, чистой поверхности без трещин или осыпающихся участков.

Безопасность и стандарты

Изделие изготовлено из нержавеющей стали V2A, что соответствует требованиям к долговечности и электрохимической стойкости в условиях атмосферного воздействия. Соответствует принципам безопасности EN 62305 (молниезащита) при использовании в составе системы молниезащиты зданий.

Преимущества

• Не требует сверления кровли - сохраняет герметичность шиферного покрытия;
• Быстрая установка без инструментов - экономит время при монтаже;
• Устойчивость к коррозии - срок службы более 25 лет в агрессивных средах;
• Гибкий хомут адаптируется к небольшим перепадам профиля шифера;
• Подходит для замены старых креплений без демонтажа кровли.

Ограничения применения

• Не применяется на мягких или гибких кровельных материалах (битум, мембраны);
• Не рекомендован для крепления тяжелых кабелей массой более 1,5 кг/м - риск деформации хомута;
• Не использовать на шифере с глубокими трещинами, расслоением или значительным износом - снижается удерживающая способность;
• Работает только на гребнях волн, не на спусках - иначе хомут не защелкнется.

Примеры использования

• Заземление молниеприёмника на кровле частного дома с асбестоцементной черепицей;
• Фиксация проводника контура уравнивания потенциалов вдоль конька промышленного здания;
• Удержание сигнального кабеля на кровле сельскохозяйственного сооружения;
• Монтаж временных проводников во время ремонта или модернизации системы молниезащиты.

Практические советы

• Перед установкой проверьте ширину гребня шифера - она должна быть не менее 30 мм для надежного защелкивания;
• Если проводник имеет изоляцию, убедитесь, что её внешний диаметр не превышает 8 мм - иначе он не войдет в держатель;
• Для усиления фиксации можно дополнительно закрепить проводник пластиковым хомутом через отверстие Ø 5,5 мм;
• При работе в холодную погоду (ниже –10C) материал становится менее эластичным - нагрейте держатель перед установкой тепловым феном;
• Не используйте силовые инструменты для запрессовки - достаточно легкого нажатия рукой до щелчка.
