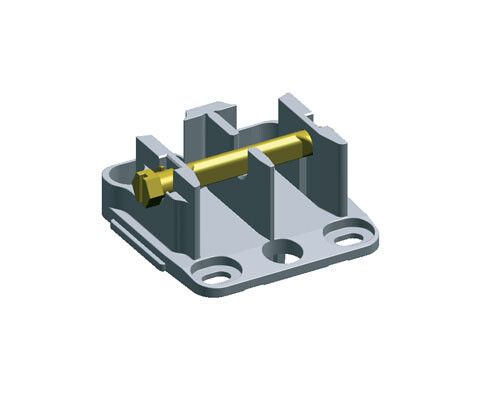

Держатель рамы WR и монтажной платы WM TriLine-R ABB RZ1P4

Держатель рамы WR и монтажной платы WM от ABB - компонент для фиксации и установки аппаратной стойки и монтажной платы в шкафах серии TriLine. Артикул rz1p4 обеспечивает надёжную сборку внутри распределительных устройств, особенно там, где требуется жесткая фиксация оборудования.

Назначение и область применения

Держатель рамы WR и монтажной платы WM предназначен для крепления монтажной платы WM к металлической раме в шкафах управления. Используется в системах автоматизации, распределительных щитах и промышленных аппаратурных стойках. Подходит для установки коммутационных устройств, реле, модулей ввода/вывода и других элементов, требующих устойчивой базовой платформы.

Технические характеристики

• Тип корпуса: Аппаратная стойка
• Тип изделия: Плата монтажная
• Цвет: Серый
• Серия: TriLine
• Производитель: ABB
• Артикул: rz1p4

Совместимость и монтаж

Держатель рамы WR совместим с монтажной платой WM из той же серии TriLine. Устанавливается на стандартные направляющие аппаратной стойки. Крепление осуществляется болтами или защёлками - зависит от модели рамы. Для правильного монтажа проверьте соответствие габаритов рамы и платы. Посадочные отверстия рассчитаны под типовые крепёжные элементы M4–M5.

Преимущества

• Увеличивает жёсткость конструкции шкафа - снижает вибрацию и деформацию платы при нагрузке
• Обеспечивает равномерное распределение веса установленного оборудования
• Изготовлен из прочного пластика с высокой стойкостью к механическим воздействиям
• Серый цвет соответствует стандартному оформлению шкафов ABB TriLine - визуально гармонирует с другими элементами

Ограничения применения

• Не предназначена для внешней установки - не имеет защиты от влаги и пыли
• Не используется с нестандартными рамами или платами вне серии TriLine
• Максимальная нагрузка определяется прочностью самой рамы - не перегружайте плату сверх рекомендованной массы оборудования

Примеры использования

• Фиксация платы с PLC-модулями в промышленном шкафе на конвейере
• Установка релейных блоков в распределительном щите цеха
• Сборка контрольного устройства на основе DIN-рейки с использованием монтажной платы WM

Практические советы

• Перед монтажом убедитесь, что рама WR имеет достаточную несущую способность - особенно при установке тяжёлых модулей
• Проверьте совпадение отверстий на плате WM и крепёжных точках на раме WR - не используйте силу при установке
• Держатель рамы WR и монтажной платы WM rz1p4 лучше применять в закрытых шкафах с температурным режимом от –25C до +60C
• Рекомендуется использовать вместе с другими элементами серии TriLine для сохранения целостности системы и гарантии совместимости
