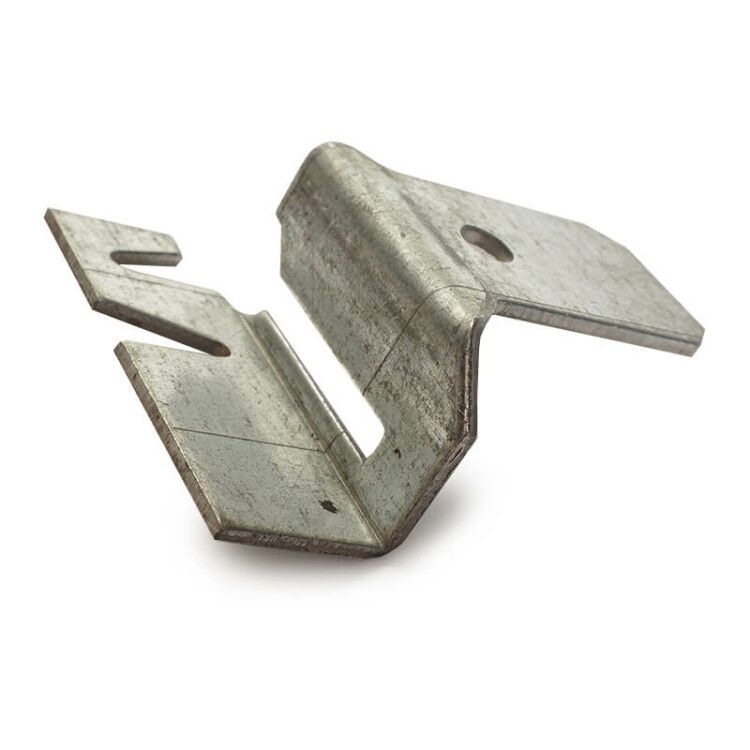

Держатель шины заземления К-188 У2 - это надёжный крепёж для заземляющих проводников на строительных конструкциях. Продукт от брендов ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС с артикулом zeta50110 предназначен для систем заземления в условиях умеренного климата, обеспечивает механическую фиксацию и безопасное соединение с заземляющей шиной.

Назначение и область применения

Держатель шины заземления К-188 У2 используется для крепления заземляющих проводников к стенам, потолкам, опорам и другим металлическим или бетонным конструкциям. Подходит для установки в помещениях с умеренным климатом (климатическое исполнение У2): жилые дома, промышленные объекты, подстанции, цеха, энергообъекты. Применяется там, где требуется надёжное и долговечное крепление круглых или плоских заземляющих шин.

Технические характеристики

• Тип изделия: держатель шины заземления
• Материал: сталь оцинкованная - устойчив к коррозии, подходит для внутренней установки
• Сечение провода: 10–12 мм2 - соответствует стандартным заземляющим проводникам
• Диапазон зажима: 10–12 мм - поддерживает круглые проводники указанного диаметра
• Климатическое исполнение: У2 - работает при температуре от −40C до +40C, в средних условиях влажности
• Способ подключения: рейка/планка - монтируется на поверхность через крепёж
• Максимальный ток короткого замыкания: 16 кА - выдерживает высокие импульсные нагрузки без повреждений

Совместимость и монтаж

Держатель шины заземления К-188 У2 совместим с:

• Круглыми заземляющими проводниками диаметром 10 и 12 мм
• Плоскими заземляющими шинами 40×4 мм и 25×3 мм

Монтаж выполняется одним из трёх способов:

• Пристрелка - с помощью пневматического или порохового устройства
• Приварка - к стальной конструкции (не рекомендуется при наличии пластиковых элементов рядом)
• Крепление винтом - через предварительно просверленные отверстия

Проводник укладывается в специальный паз: круглый - в верхнюю призматическую часть, плоский - в нижнюю прямоугольную. Фиксация осуществляется путём отгиба усиков, что исключает самопроизвольное выпадение.

Безопасность и стандарты

Держатель шины заземления К-188 У2 рассчитан на работу при максимальном токе короткого замыкания 16 кА, что соответствует требованиям к защите электроустановок в соответствии с ПУЭ. Материал - оцинкованная сталь - обеспечивает электрическую проводимость и термостойкость при аварийных режимах. Соответствие нормам безопасности проверено сертификационными испытаниями производителей.

Преимущества

• Универсальная форма паза - позволяет крепить как круглые, так и плоские проводники в одном устройстве
• Автоматическая фиксация через отгибаемые усики - снижает время монтажа, не требует дополнительных крепёжных деталей
• Высокая прочность материала - выдерживает механические нагрузки и вибрацию
• Защита от коррозии - оцинкование продлевает срок службы даже в условиях повышенной влажности

Ограничения применения

• Не предназначена для наружной установки в агрессивных средах (например, возле морского побережья или химических производств)
• Не подходит для проводников сечением менее 10 мм2 или более 12 мм2 - возможна потеря контакта
• Использование приварки запрещено на горючих или пластиковых поверхностях
• Климатическое исполнение У2 не гарантирует работоспособность при температурах ниже −40C или выше +40C

Примеры использования

• Крепление заземляющего проводника к стене распределительного щита в жилом доме
• Фиксация шины 40×4 мм на колонне в производственном цехе
• Установка на перекрытии в подвале многоэтажного здания для организации контура заземления
• Подключение к стальным конструкциям в трансформаторной подстанции

Практические советы

• Перед монтажом проверьте диаметр проводника - он должен точно попадать в диапазон 10–12 мм, иначе фиксация будет ненадёжной
• При использовании винтового крепления используйте антивибрационные шайбы, особенно на металлоконструкциях
• После отгиба усиков убедитесь, что проводник плотно прилегает ко всем сторонам паза - слабый контакт увеличивает переходное сопротивление
• При пристрелке соблюдайте безопасную дистанцию от других коммуникаций и избегайте ударов вблизи арматурных сеток
• Держатель шины заземления К-188 У2 не требует обслуживания, но периодически осматривайте места крепления на предмет коррозии и ослабления фиксации
