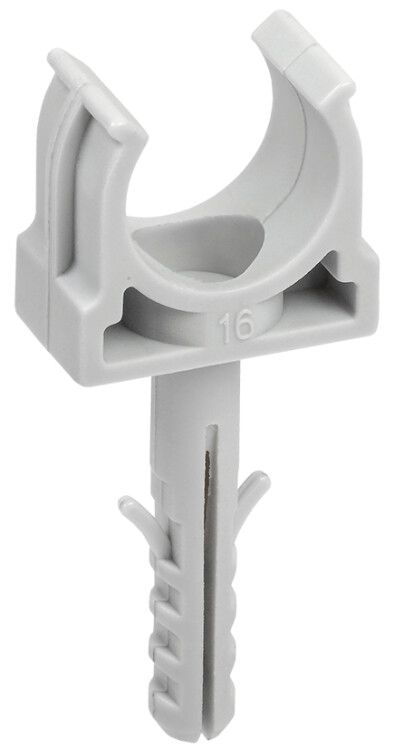

Держатель для труб (клипса) CT16 с защелкой и дюбелем без винта ELASTA IEK CTA10MP-CT16-K41-100

Держатель с защелкой и дюбелем CT16 (без винта) от IEK — надежный элемент крепления для одиночных труб диаметром 16 мм, предназначенный для фиксации на бетонных, кирпичных и других твердых поверхностях. Артикул cta10mp-ct16-k41-100 обеспечивает быстрый монтаж без дополнительного крепежа, что делает его удобным решением для электромонтажных работ.

Назначение и область применения

Держатель с защелкой и дюбелем CT16 (без винта) используется для фиксации жестких и гофрированных труб диаметром 16 мм на вертикальных и горизонтальных поверхностях: потолках, стенах, полах и перегородках. Подходит для укладки кабелей в системах внутренней проводки, особенно там, где требуется быстрая установка без сверления под винт. Применяется в жилых, офисных и промышленных объектах при монтаже слаботочных и силовых сетей.

Технические характеристики

• Диаметр трубы: 16 мм — рассчитан на одну трубу указанного размера;
• Тип крепления: дюбель втычной — фиксируется в просверленном отверстии без винтов;
• Материал корпуса: полистирол — легкий, химически стойкий, не проводит ток;
• Цвет: серый — соответствует стандартному цветовому решению для электротехнической продукции;
• Диапазон рабочих температур: от -10 °C до +60 °C — допустимо использование в отапливаемых помещениях и на закрытых участках;
• Срок службы: 25 лет — долговечная конструкция при соблюдении условий эксплуатации;
• Возможность соединения в ряд — позволяет формировать линейные цепочки держателей для протяженных трасс;
• Максимальное количество труб: одна — не предназначен для групповой фиксации нескольких труб.

Совместимость и монтаж

Держатель совместим с трубами диаметром 16 мм, изготовленными из ПВХ, полиэтилена и аналогичных материалов. Для установки необходимо предварительно просверлить отверстие в основании (диаметр отверстия должен соответствовать размеру дюбеля — рекомендуется использовать сверло 8–10 мм). Дюбель вставляется в отверстие до упора, после чего держатель защелкивается на нем одним движением. Крепление не требует шурупов, гаек или инструментов — достаточно рук. Установка возможна на бетон, кирпич, пеноблок и другие плотные материалы. На гипсокартон, дерево или пустотелые конструкции применять нельзя.

Безопасность и стандарты

Держатель выполнен из самозагасающего полистирола, не поддерживающего горение. Соответствует требованиям безопасности для электротехнических изделий, используемых внутри помещений. Сертифицирован в рамках системы качества IEK. Не содержит свинца и других запрещенных компонентов. Не предназначен для открытого монтажа на улице или во влажных средах (например, в банях, подвалах без защиты).

Преимущества

• Быстрый монтаж — не нужен винт, не требуется отвертка или ключ;
• Удобство сборки — можно легко соединять несколько держателей в ряд для длинных трасс;
• Легкий вес — снижает нагрузку на основание и упрощает транспортировку;
• Стабильная фиксация — защелка надежно удерживает трубу даже при вибрациях;
• Не требует обслуживания — срок службы 25 лет без замены.

Ограничения применения

• Не подходит для труб большего диаметра — превышение 16 мм вызывает деформацию и потерю прочности;
• Запрещено использовать на мягких или пористых материалах: гипсокартон, древесноволокнистые плиты, пустотелые блоки;
• Не применяется на открытом воздухе — материал не устойчив к УФ-излучению и осадкам;
• Не выдерживает механические удары — не следует монтировать в зонах с высокой вероятностью повреждения;
• Не предназначен для крепления металлических труб — риск повреждения защелки при изгибе.

Примеры использования

• Крепление гофрированной трубы с кабелем к потолку в офисе при прокладке сети Ethernet;
• Фиксация жесткой ПВХ-трубы вдоль стены в квартире при модернизации электропроводки;
• Обустройство трассы для сигнализации или видеонаблюдения в коридоре многоэтажного дома;
• Сборка линейной цепочки держателей вдоль технологической линии на заводе для прокладки контрольных кабелей.

Практические советы

• Перед монтажом проверьте глубину отверстия — дюбель должен входить полностью, чтобы защелка сработала правильно;
• Если труба имеет жесткую форму, перед установкой в держатель слегка согните ее, чтобы избежать напряжения в месте фиксации;
• При использовании в ряду — располагайте держатели через каждые 60–80 см для равномерной нагрузки;
• Не затягивайте трубу слишком сильно — она должна свободно перемещаться в защелке при необходимости замены;
• Артикул cta10mp-ct16-k41-100 — оптимален для массового монтажа; заказывайте с запасом 5–10%, так как дюбель не заменяемый.
