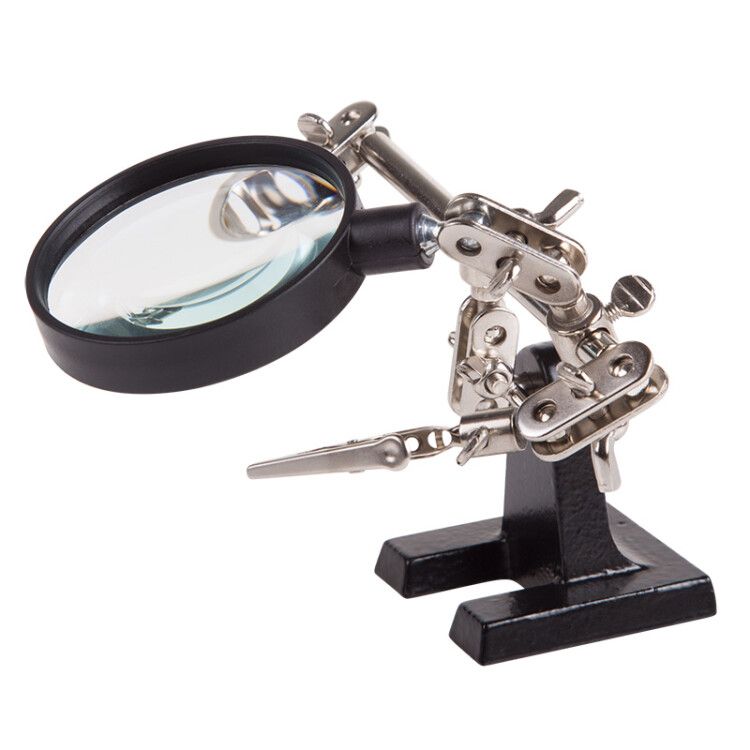

Держатель Третья рука с лупой х2.5 (HT-390) (ZD-10R) - 12-0251-4 MEET

Держатель «третья рука» с лупой х2.5 REXANT (артикул 12-0251-4) предназначен для фиксации мелких деталей и одновременного увеличения изображения при точных паяльных и сборочных работах. Устройство сочетает надёжную механическую подставку с лупой 2,5×, что делает его незаменимым для работы с микросхемами, платами и ювелирными элементами.

Назначение и область применения

Держатель «третья рука» с лупой х2.5 REXANT используется там, где требуется удерживать мелкие компоненты свободными руками и видеть их крупнее. Подходит для:

• пайки печатных плат и SMD-элементов;
• ремонта телефонов, планшетов, компьютерной техники;
• ювелирных работ — установки камней, пайки тонких цепочек;
• сборки микроэлектронных модулей и тестирования малогабаритных устройств.

Устройство особенно полезно при работе с компонентами меньше 1 мм — например, резисторами 0402, конденсаторами или выводами QFN-корпусов.

Технические характеристики

• Кратность лупы: 2,5× — обеспечивает достаточное увеличение для визуального контроля без искажений;
• Диаметр линзы: 60 мм — широкое поле зрения, позволяет видеть участок до 2–3 см² без перемещения головы;
• Основание: чугунное, массивное — предотвращает опрокидывание при нагрузках на зажимы;
• Зажимы: два типа «крокодил» с никелевым покрытием — не царапают поверхности, удерживают детали плотно, не проскальзывают;
• Механизм: шарнирный — позволяет поворачивать и наклонять зажимы в любой плоскости; лупа регулируется по высоте и углу;
• Тип держателя: опорная скоба/планка — фиксируется на рабочей поверхности без сверления.

Совместимость и монтаж

Держатель «третья рука» с лупой х2.5 REXANT не требует подключения к сети или дополнительных креплений. Монтаж прост:

1. Разместите устройство на ровной, устойчивой поверхности (верстак, стол);
2. Зажмите основание за край столешницы — масса чугуна (более 800 г) обеспечивает устойчивость;
3. Настройте положение зажимов и лупы вручную — никаких винтов или инструментов не нужно.

Не используйте для крепления на вертикальных поверхностях или металлических листах без дополнительной фиксации — возможен сполз.

Преимущества

• Никелевое покрытие зажимов — устойчиво к окислению, не портит контакты и дорожки;
• Чугунное основание — снижает вибрацию при пайке, не передаёт сотрясения на деталь;
• Лупа с регулировкой — позволяет точно выставить фокус без перестановки всей системы;
• Гибкая система шарниров — даёт возможность фиксировать детали в сложных положениях, включая перевёрнутые;
• Нет батареек и проводов — работает всегда, без зависаний и зарядки.

Ограничения применения

• Не предназначена для работы с тяжёлыми деталями — максимальная нагрузка на один зажим около 200 г;
• Лупа не имеет освещения — при плохом световом режиме качество визуализации снижается;
• Не подходит для автоматических систем или роботизированных станций — только ручная работа;
• При длительной эксплуатации в условиях повышенной влажности возможно появление ржавчины на стальных элементах шарниров — рекомендуется протирать после работы.

Примеры использования

• Пайка SMD-конденсатора 0603 на материнской плате — один зажим держит плату, второй — сам конденсатор, лупа показывает контактные площадки;
• Ремонт часового механизма — фиксация пружины и шестерёнки, одновременный контроль через лупу;
• Перепайка BGA-чипа — удержание корпуса и проверка расположения шариков под увеличением;
• Сборка Bluetooth-модуля — удержание антенны и платы в одном положении при прозвонке.

Практические советы

• Перед использованием проверьте, чтобы зажимы были чистыми — грязь снижает силу сцепления;
• Не затягивайте зажимы слишком сильно — это может деформировать тонкие детали или PCB;
• Для лучшей видимости используйте внешний источник света — LED-лампу с холодным белым светом;
• При долгой работе с лупой — периодически меняйте угол взгляда, чтобы избежать усталости глаз;
• Храните устройство в сухом месте — чугун не ржавеет, но стальные части шарниров могут подвергнуться коррозии;
• Если вам нужны более высокое увеличение (например, x5-x10) — этот держатель не заменит стереомикроскоп, но отлично дополняет его для быстрого доступа.
