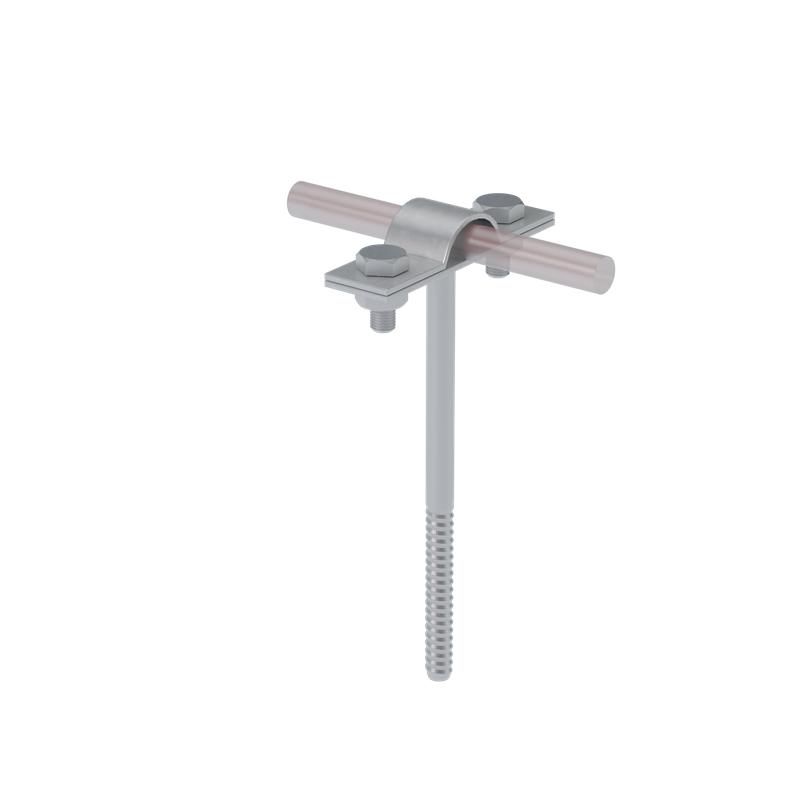

Держатель вкручиваемый DPV-L250-D5-10 TD для прутка d5-10 L250 сталь термодиффузион. цинк. КМ MA0183 КМ-Профиль

Держатель вкручиваемый для прутка диаметром 5–10 мм, длина 250 мм, термодиффузионное цинкование, КМ-профиль, TD - надёжный компонент системы AURAFORT®, предназначенный для жёсткого крепления токоотводов к фасадам зданий. Артикулы dpv-l250-d5-10 td и ma0183 обеспечивают совместимость с системами заземления и подходят для профессиональной установки.

Назначение и область применения

Изделие служит для фиксации металлического прутка (диаметром 5–10 мм) как токоотвода в системах молниезащиты. Применяется на всех типах фасадов: кирпич, бетон, металл, камень. Подходит для новых и реконструируемых объектов - жилых домов, промышленных зданий, административных и коммерческих сооружений. Обеспечивает механическую устойчивость и долговременную связь между токоотводом и конструкцией здания.

Технические характеристики

• Тип изделия: держатель вкручиваемый
• Диаметр фиксируемого прутка: 5–10 мм
• Длина корпуса: 250 мм
• Материал: сталь с термодиффузионным цинкованием (TD)
• Тип монтажа: винтовой зажим с болтами M5×12
• Цвет: темно-серый

Термодиффузионное цинкование обеспечивает равномерное, плотное и прочное цинковое покрытие глубокого проникновения - выше по качеству, чем обычное гальваническое цинкование. Защищает сталь от коррозии даже при механических повреждениях поверхности.

Совместимость и монтаж

Держатель вкручиваемый для прутка диаметром 5–10 мм, длина 250 мм, термодиффузионное цинкование, КМ-профиль, TD крепится через предварительно просверленное отверстие в основании. Для фиксации прутка используются два профилированных зажимных элемента, которые затягиваются двумя болтами M5×12. Открытые части болтов должны находиться вне зоны контакта с другими металлическими элементами, чтобы исключить электрохимическую коррозию. Рекомендуется использовать шайбы и гайки, соответствующие классу прочности 4.8 и выше. Диаметр сверла для монтажа - 8–9 мм в зависимости от материала основания.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 50571.5.54 и IEC 62305 (системы молниезащиты). Конструкция обеспечивает постоянную электрическую связь между токоотводом и заземляющим контуром. Напряжение пробоя изоляции не применяемо - изделие является частью токоведущей цепи. Все материалы сертифицированы для работы в условиях повышенной влажности и агрессивной среды.

Преимущества

• Высокая коррозионная стойкость благодаря термодиффузионному цинкованию - срок службы до 25 лет в городской и промышленной среде
• Равномерное покрытие сохраняет целостность даже после ударов или перегибов
• Удобная форма позволяет легко выставлять угол и положение токоотвода
• Закрепление прутка происходит без деформаций - не требуется дополнительная обработка концов
• Поддерживает высокий уровень электропроводности, необходимый для безопасного отведения импульса молнии

Ограничения применения

• Не предназначен для крепления к деревянным, пластиковым или другим неметаллическим поверхностям без предварительного закладного элемента
• Не следует использовать в местах с частыми вибрациями (например, рядом с крупными двигателями) без демпферных решений
• Максимальный рабочий ток не указан - изделие рассчитано на передачу импульсов молнии, а не на длительную нагрузку
• Не допускается использование с прутком меньшего диаметра (менее 5 мм) - риск раскрытия зажима

Примеры использования

• Фиксация вертикального токоотвода на стене многоэтажного офисного здания
• Крепление горизонтального участка токоотвода вдоль карнизного свеса промзоны
• Установка на фасаде исторического здания с кирпичной кладкой - минимальное вмешательство в конструкцию
• Обустройство точки перехода токоотвода с крыши на внешнюю стену

Практические советы

• Перед монтажом проверьте соответствие диаметра прутка - он должен входить в зажим свободно, без усилия
• Глубина сверления должна быть минимум 40 мм в бетоне/камне; используйте перфоратор с насадкой по бетону
• После установки протестируйте контакт: замерьте сопротивление между держателем и заземляющей сетью - должно быть менее 0,2 Ом
• При использовании нескольких держателей в одной линии соблюдайте интервал не более 1,5 метра
• Артикул dpv-l250-d5-10 td и ma0183 имеют одинаковые параметры - выбирайте по доступности
