Закладная деталь фундамента ЗФ-24/8/Д360-2,5-б - OE-01710 GALAD

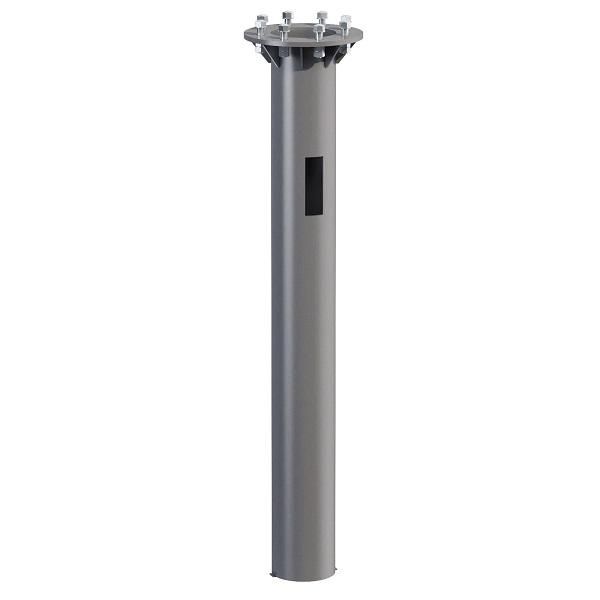

Закладная деталь фундамента ЗФ-24/8/Д360-2,5-б, ТАНС.31.040.000 - металлический элемент для надёжного крепления опорных конструкций в бетонном основании. Применяется в энергетике, связи и промышленности, где требуется жесткая фиксация оборудования на открытых площадках. Бренд OPORA ENGINEERING обеспечивает соответствие нормативным требованиям, а артикул oe-01710 позволяет точно идентифицировать изделие в спецификациях.

Назначение и область применения

Закладная деталь фундамента ЗФ-24/8/Д360-2,5-б предназначена для установки в бетонный фундамент во время его заливки. После затвердевания бетона она служит базой для крепления вертикальных опор - например, столбов ЛЭП, антенн, светильников или оборудования на промышленных объектах. Устройство имеет сквозное окно для прокладки кабельных трасс прямо через фундамент, что упрощает монтаж и снижает риск повреждения проводов.

Подходит для эксплуатации в климатических зонах II4–II11 по ГОСТ 16350-80 и ветровых районах I–VII по СП 20.13330.2016. Может использоваться в условиях слабоагрессивной внешней среды, соответствующей СНиП 2.03.11.

Технические характеристики

• Обозначение: ЗФ-24/8/Д360-2,5-б, ТАНС.31.040.000
• Артикул: oe-01710
• Производитель: OPORA ENGINEERING
• Материал: сталь, оцинкованная или с антикоррозийным покрытием (тип покрытия в спецификации не указан)
• Диаметр сквозного окна: 360 мм - для пропуска кабеля или трубопровода
• Группа прочностных параметров: 2,5 - указывает на расчетную нагрузку, соответствующую заданному классу фундамента
• Количество фланцев: 3 (обозначено как “3Ф” в альтернативном наименовании)
• Условия эксплуатации: температурный диапазон - от -40C до +40C; влажность - до 98% при +25C

Совместимость и монтаж

Закладная деталь ЗФ-24/8/Д360-2,5-б устанавливается в опалубку перед заливкой бетона. Её положение выставляется по уровню и вертикали с помощью временных креплений. После застывания бетона фундамент готов к монтажу опоры - крепление осуществляется болтовым соединением к фланцам.

Посадочная поверхность рассчитана на точное совпадение с типовой конструкцией опор OPORA ENGINEERING. Подбор болтов и шайб должен соответствовать нагрузкам, указанным в проекте. Отклонение от рекомендованных параметров может привести к деформации или разрушению.

Безопасность и стандарты

Изделие проектировалось с учётом требований:

• ГОСТ 16350-80 - климатическое исполнение
• СП 20.13330.2016 - ветровые нагрузки
• СНиП 2.03.11 - агрессивность окружающей среды

Не применяется в зонах с высокой химической агрессией (например, поблизости от химпроизводств, солевых участков) без предварительной проверки и модификации покрытия.

Преимущества

• Сквозное окно 360 мм исключает необходимость сверления бетона после заливки - снижает трудозатраты и риск повреждения фундамента
• Трёхфланцевая конструкция обеспечивает равномерное распределение нагрузки и устойчивость к крутящим моментам
• Соответствие государственным стандартам гарантирует долговечность в условиях России и стран СНГ
• Высокая точность геометрии - минимизирует допуски при сборке опор

Ограничения применения

Закладная деталь ЗФ-24/8/Д360-2,5-б не предназначена для:

• Климатических районов I4–II3 - использование возможно только после проектного обоснования и согласования с производителем
• Сильноагрессивных сред - например, вблизи морского побережья, химзаводов, терминалов солевых растворов
• Фундаментов с низкой несущей способностью грунта - требует предварительного расчёта нагрузок
• Монтажа в уже залитый бетон - изделие устанавливается только на этапе формирования фундамента

Примеры использования

• Опоры воздушных линий электропередачи (ЛЭП) в регионах с умеренным климатом
• Основания для радиотелевизионных антенн на крышах промышленных зданий
• Крепление осветительных столбов на автодорожных развязках
• Фиксация технологического оборудования на производственных площадках с минимальными вибрациями

Практические советы

• Перед заливкой бетона обязательно проверьте горизонтальность и вертикальность закладной детали ЗФ-24/8/Д360-2,5-б - даже малое отклонение влияет на дальнейшую установку опоры
• Убедитесь, что сквозное окно свободно от грязи, раствора и арматурных элементов - иначе кабель не пройдёт
• Для усиления защиты от коррозии в условиях повышенной влажности используйте дополнительную герметизацию вокруг окна
• При необходимости - запросите у производителя OPORA ENGINEERING дополнительные отверстия под заказ, чтобы адаптировать деталь под уникальные задачи
• Всегда обращайтесь к проектной организации для расчёта параметров фундамента - нагрузки зависят от типа грунта, ветра и массы опоры
