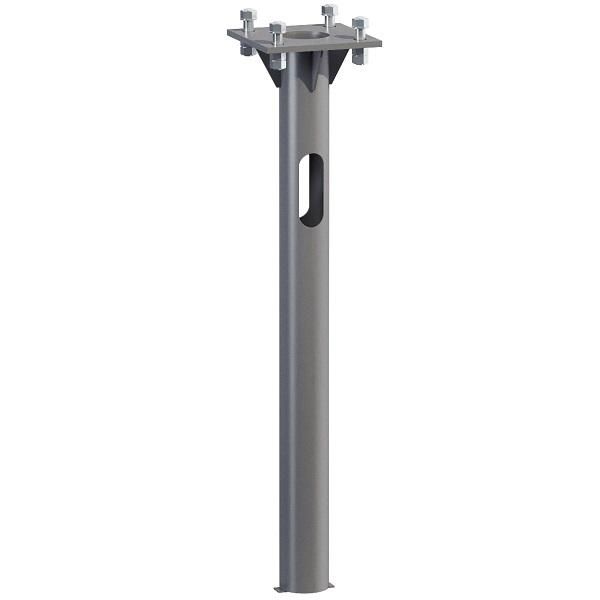

Закладная деталь фундамента (ЗФ-24/4/К300-2,0-б) - ТАНС.31.208.000 GALAD OE-07684

Закладная деталь фундамента ЗФ-24/4/К300-2,0-б от бренда OPORA ENGINEERING предназначена для надёжного крепления опорных конструкций в бетонном основании, обеспечивает проход кабеля через фундамент и соответствует требованиям для слабоагрессивной внешней среды. Артикулы: танс.31.208.000, oe-07684.

Назначение и область применения

Закладная деталь фундамента ЗФ-24/4/К300-2,0-б используется для монтажа опор ЛЭП, освещения, связи и других вертикальных конструкций, которые требуют жёсткого крепления в бетонном фундаменте. Устройство позволяет одновременно зафиксировать опору и провести кабель внутрь её корпуса через предусмотренный сквозной канал. Применяется в условиях умеренного климата, включая зоны с повышенной влажностью и перепадами температур.

Технические характеристики

• Обозначение: ЗФ-24/4/К300-2,0-б - указывает на типоразмер, класс бетона (К300), толщину стенки (2,0 мм) и исполнение “б” (обычное покрытие);
• Материал: сталь с антикоррозийным покрытием;
• Сквозное окно: для пропуска кабеля диаметром до 40–50 мм (точный размер зависит от типа кабеля и способа заводки);
• Климатическое исполнение: II4–II11 по ГОСТ 16350-80 - допустимо использование в регионах с умеренным и холодным климатом;
• Ветровой район: I–VII по СП 20.13330.2016 - подходит для большинства территорий России;
• Агрессивность среды: слабоагрессивная по СНиП 2.03.11 - не рекомендована для зон с высокой химической активностью почвы или воздуха (например, поблизости от химпроизводств).

Совместимость и монтаж

Закладная деталь ЗФ-24/4/К300-2,0-б устанавливается в опалубку перед заливкой бетона. Её положение выставляют по уровню и вертикали, затем фиксируют временной поддержкой. После затвердевания бетона в неё монтируется опора. Сквозное окно остаётся доступным для прокладки кабеля - его можно завести до или после заливки, в зависимости от проекта. Подключение кабеля осуществляется через герметичную вводную муфту, которая не входит в комплект и должна быть выбрана отдельно.

Безопасность и стандарты

• Произведена в соответствии с требованиями ГОСТ 16350-80, СП 20.13330.2016 и СНиП 2.03.11;
• Не содержит опасных веществ, соответствует экологическим нормам;
• Устойчивость к механическим нагрузкам проверена для расчетных ветровых и снеговых воздействий в рамках указанных районов.

Преимущества

• Интегрированное окно для кабеля снижает риск повреждений и упрощает трассировку;
• Стальная конструкция с достаточным запасом прочности обеспечивает долговечность даже при значительных нагрузках;
• Готовый к установке форм-фактор - не требует доработки на объекте;
• Подходит для массового строительства благодаря стандартизированному исполнению.

Ограничения применения

• Не применяется в климатических районах I4–II3 без предварительной проектной проработки и согласования с производителем;
• Не предназначен для агрессивных сред (сильнокислотные, щелочные, соляные) - требуется замена на специальные модели;
• Не имеет встроенных средств герметизации - необходимо использовать дополнительные уплотнители и вводы;
• Не рассчитана на самостоятельное восприятие всех нагрузок - расчёт фундамента выполняет проектная организация.

Примеры использования

• Опоры уличного освещения в городских парках и автодорогах;
• Кабельные опоры для связи и телекоммуникаций;
• Столбы для камер видеонаблюдения на промышленных площадках;
• Линии электропередачи в населённых пунктах с умеренным климатом.

Практические советы

• Перед заливкой бетона проверьте, что сквозное окно свободно и ориентировано в сторону будущего входа кабеля;
• Учитывайте посадочный диаметр опоры - он должен точно совпадать с внутренним контуром закладной детали;
• Для защиты от влаги используйте термоусадочные трубки или вводные устройства IP65+;
• Если нужна дополнительная перфорация - обращайтесь к производителю заранее; стандартные изделия не имеют таких отверстий;
• Не забудьте запросить расчёт фундаментного блока у проектной организации - он зависит от грунта, ветра и веса опоры.
