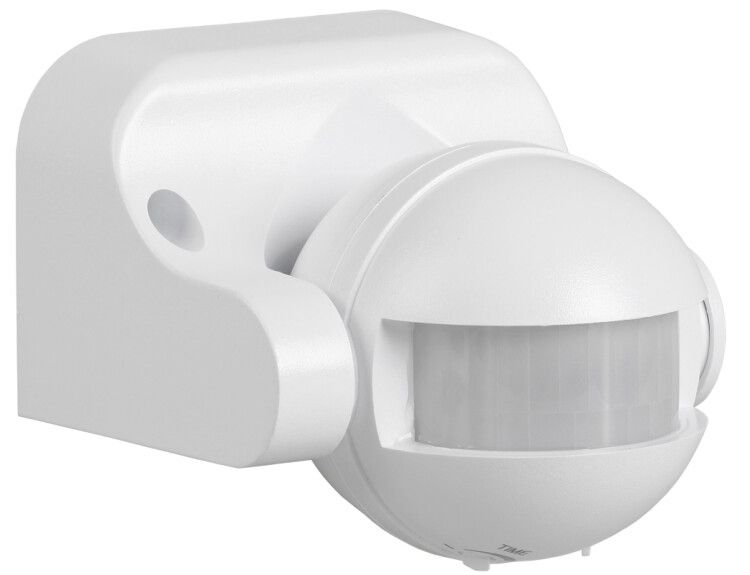

Детектор движения ДД 009 1100Вт угол. обз. 180град. IP44 бел. IEK LDD10-009-1100-001

Датчик движения ДД 009 белый от IEK - устройство для автоматического управления освещением на основе обнаружения движения и уровня освещённости. Подходит для установки в помещениях с умеренной влажностью, работает с нагрузкой до 1100 Вт и обеспечивает надёжную работу при температуре от -25 до +45 C. Артикул ldd10-009-1100-001 относится к серии LIGHTING.

Назначение и область применения

Датчик движения ДД 009 белый предназначен для автоматического включения света при появлении человека в зоне действия и выключения через заданное время после ухода. Устройство реагирует только на тепловое излучение движущихся объектов - то есть не срабатывает от постоянного источника тепла, вентиляторов или радиаторов. Применяется в жилых, офисных и административных помещениях: коридорах, лестницах, кладовых, туалетах, подъездах. Также подходит для систем наружного освещения на террасах, входных группах и в зонах с ограниченным временем пребывания людей.

Технические характеристики

• Тип датчика: пассивный инфракрасный (PIR) - чувствителен к изменению теплового фона
• Максимальная нагрузка: 1100 Вт (для ламп накаливания, галогенных, светодиодных и компактных люминесцентных)
• Рабочее напряжение: 230 В AC, частота 50 Гц
• Угол обзора: 180° - охватывает широкую зону перед датчиком
• Дальность обнаружения: до 12 метров
• Порог срабатывания по освещённости: 3–2000 люкс - срабатывает только при слабом свете
• Максимальная длительность включения: 5 секунд - минимальное время работы после срабатывания
• Температура эксплуатации: от -25 C до +45 C
• Степень защиты: IP44 - защищён от брызг воды и твёрдых частиц размером более 1 мм
• Срок службы: 30 000 часов (при правильной эксплуатации)
• Оптимальная высота установки: 2,5 метра
• Материал корпуса: поликарбонат, самозатухающий (не поддерживает горение)
• Коммутирующее устройство: электромеханическое реле
• Цвет: белый
• Способ монтажа: открытая установка на стену или потолок

Совместимость и монтаж

Датчик движения ДД 009 белый совместим со всеми типами ламп, суммарная мощность которых не превышает 1100 Вт. Для светодиодных ламп рекомендуется проверить совместимость с релейными переключателями - некоторые модели требуют минимум 5–10 Вт нагрузки для стабильной работы. Монтаж выполняется на вертикальную или горизонтальную поверхность с помощью двух винтов. Клеммы для подключения находятся внутри корпуса - провода подключаются к L (фаза), N (ноль) и L_out (выход на нагрузку). Нельзя использовать с индуктивными нагрузками выше 1100 Вт (например, мощные трансформаторы или двигатели). Не подлежит герметизации или установке в условиях постоянного попадания воды - IP44 не гарантирует защиту от струй или погружения.

Безопасность и стандарты

Датчик соответствует требованиям ГОСТ Р 51324.2.1-99. Корпус изготовлен из самозатухающего поликарбоната, что снижает риск возгорания при перегрузках. Электромеханическое реле имеет механический ресурс, достаточный для десятков тысяч циклов включения/выключения. Работает исключительно с переменным током - несовместим с источниками постоянного тока.

Преимущества

• Широкий угол обзора 180° позволяет контролировать большую площадь одним устройством
• Настройка порога освещённости предотвращает включение света днём
• Надёжное реле обеспечивает долгую службу даже при частых включениях
• Высокая устойчивость к перепадам температур делает возможным применение в неотапливаемых помещениях
• Белый цвет легко сочетается с большинством интерьеров и потолочных решений

Ограничения применения

• Не подходит для установки в местах с постоянным движением воздуха (например, рядом с вентиляционными решётками) - может вызывать ложные срабатывания
• Неэффективен при наличии препятствий между датчиком и зоной контроля - например, мебель, шторы, стекло
• Максимальная длительность включения всего 5 секунд - слишком мало для помещений, где люди долго перемещаются (например, большие склады)
• IP44 не допускает установку под открытым небом или в сырых помещениях без дополнительной защиты
• Не регулируется время задержки выключения - фиксировано на 5 секунд

Примеры использования

• Подъезд многоэтажного дома - включает свет при подходе человека, выключает через 5 секунд после ухода
• Кладовая в офисе - экономит электроэнергию, так как свет не остаётся включённым без необходимости
• Туалет в кафе - автоматическое управление освещением повышает комфорт и снижает затраты
• Зона входа в дом - включает фонарь на террасе вечером при приближении человека

Практические советы

• Устанавливайте датчик на высоте 2,5 м - это оптимальная точка для обнаружения движения взрослого человека
• Избегайте направления датчика на окна, радиаторы или источники инфракрасного излучения - это вызывает ложные срабатывания
• Перед подключением убедитесь, что суммарная мощность всех ламп не превышает 1100 Вт - особенно важно при использовании нескольких LED-ламп
• Проверьте уровень освещённости в месте установки - если он постоянно ниже 3 лк, датчик будет работать круглые сутки; если выше 2000 лк - никогда не включится
• При замене старого датчика сохраните схему подключения - провода L, N и L_out должны быть подключены точно так же
• Не закрывайте сенсорную часть датчика декоративными элементами - это полностью блокирует обнаружение движения
