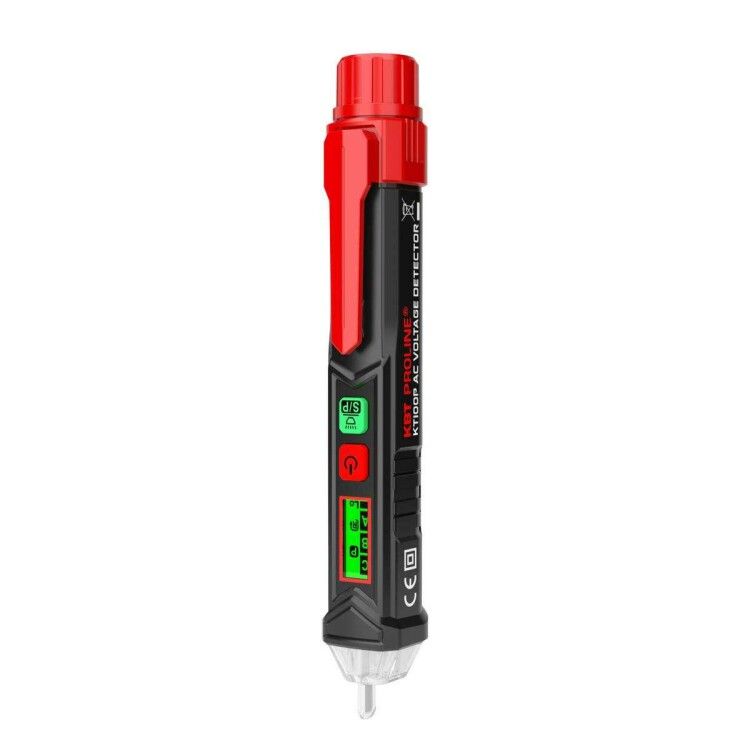

Детектор напряжения бесконтактный с функцией чередования фаз КТ 100P PROLINE | 86322 КВТ

Детектор напряжения бесконтактный с функцией чередования фаз КТ 100P от КВТ — компактный прибор для безопасного выявления наличия напряжения, определения фаз и нуля, а также проверки правильности чередования фаз в сетях 12–1000 В. Подходит для электромонтажа, обслуживания оборудования и диагностики в условиях ограниченного доступа.

Назначение и область применения

Детектор напряжения бесконтактный с функцией чередования фаз КТ 100P используется для непосредственного обнаружения переменного тока без контакта с проводниками. Применяется при монтаже, диагностике и обслуживании электросетей: проверка фазировки перед подключением двигателей, поиск живых проводов в распределительных щитах, контроль целостности цепей, определение фазной и нулевой жилы. Особенно полезен при работе в труднодоступных местах благодаря встроенной подсветке.

Технические характеристики

• Диапазон измерения напряжения: 12–1000 В (высокий режим), 48–1000 В (низкий режим)
• Частотный диапазон: 50 / 60 Гц
• Тип теста: однополюсный — контакт с одним проводом достаточен для работы
• Категория измерений: CAT III — соответствует требованиям безопасности для работы в распределительных устройствах среднего уровня
• Индикация: светодиодная, ЖК-дисплей, звуковой сигнал
• Индикация интенсивности сигнала: цвет светодиода меняется от зелёного (слабый сигнал) до красного (сильный); частота звука увеличивается с ростом напряжения
• Функция чередования фаз: показывает порядок фаз A-B-C и направление вращения поля
• Источник питания: две батарейки AAA 1,5 В
• Автоматическое отключение: активируется после периода бездействия для экономии энергии
• Индикация низкого заряда батареи: предупреждает о необходимости замены
• Рабочая температура: от 0 °C до +40 °C
• Габариты: 156×20×20 мм
• Масса с батареями: 45 г

Совместимость и монтаж

Детектор напряжения бесконтактный с функцией чередования фаз КТ 100P совместим с любыми однофазными и трёхфазными системами переменного тока в диапазоне 12–1000 В. Для работы достаточно прикоснуться щупом к оголённому участку провода или к корпусу клеммы. Нет необходимости в разрыве цепи. Монтаж не требуется — прибор портативный и применяется вручную. Клипса позволяет закрепить устройство на поясе или в сумке для быстрого доступа.

Безопасность и стандарты

Категория измерений CAT III обеспечивает защиту от импульсных перенапряжений, типичных для распределительных щитов и силовых цепей. Соответствие этой категории делает детектор допустимым для использования в помещениях с электрооборудованием класса III. Однако не предназначен для работы в условиях повышенной влажности, на открытом воздухе или при наличии взрывоопасных сред. Не используйте при повреждении корпуса или щупа.

Преимущества

• Две чувствительности позволяют точно работать как с слабыми, так и с мощными сигналами
• ЖК-дисплей и цветовая индикация дают наглядную информацию даже при плохом освещении
• Звуковая индикация ускоряет работу в шумных условиях
• Подсветка зоны тестирования помогает видеть точки контакта в темноте или плотном щите
• Легкий вес и компактные размеры удобны для длительного ношения
• Автоматическое отключение продлевает срок службы батареек

Ограничения применения

• Не работает с постоянным током — только переменный (AC)
• Не рекомендован для использования ниже 0 °C — снижение точности и отказ ЖК-дисплея
• Не предназначена для измерения напряжения выше 1000 В — риск повреждения прибора
• Требует прямого контакта с проводом; не реагирует на напряжение через изоляцию более 2–3 мм
• Не подходит для сертифицированной поверки — прибор для предварительной диагностики, а не для метрологических задач

Примеры использования

• Перед запуском трехфазного двигателя — проверка правильности чередования фаз A-B-C
• Поиск «живого» провода в старом щите без схемы — отличие фазы от нуля
• Обследование розеток на наличие напряжения без вскрытия крышки
• Проверка исправности автоматов и УЗО в распределительном щите
• Диагностика неисправностей в конвейерах, насосах, станках с трехфазным питанием

Практические советы

• Перед использованием всегда проверяйте работоспособность прибора на известном источнике напряжения
• Учитывайте два диапазона: выбирайте «низкий» для точной работы в сетях 220–380 В, чтобы избежать ложных срабатываний
• При слабом сигнале на ЖК-дисплее — попробуйте прижать щуп плотнее к проводу, особенно если он покрыт изоляцией
• Заменяйте батарейки при первом появлении индикации низкого заряда — слабые элементы влияют на точность
• Храните прибор в сухом месте, избегайте ударов — пластиковый корпус прочный, но хрупкий при падении
• Для долгих операций в темноте включите подсветку заранее — она отключается автономно через несколько секунд
