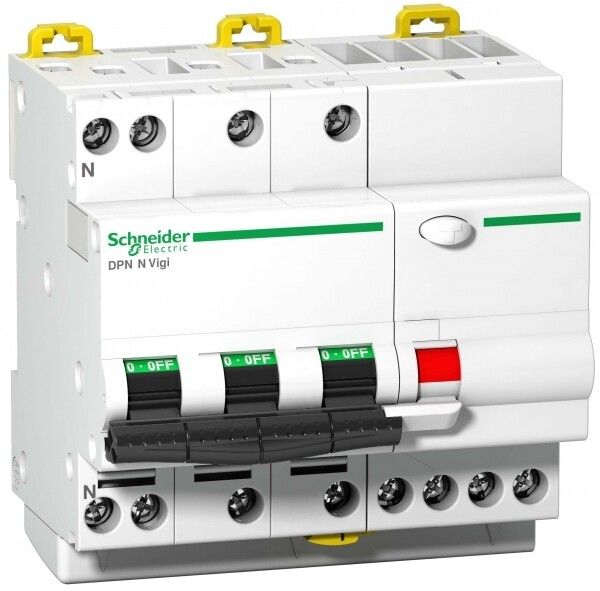

Дифференциальный автоматический выключатель Acti 9 DPN N VIGI 20А 30мА AC Systeme Electric(Schneider-Electric)

Выключатель автоматический дифференциального тока DPN N VIGI серии Acti 9 от Schneider Electric обеспечивает комплексную защиту трехфазных цепей (3+N) от коротких замыканий, перегрузок и утечек тока на землю, что делает его решением для распределительных щитов с трехфазным потреблением. Номинальный ток 20 А и характеристика срабатывания «C» определяют применение устройства в цепях с умеренными пусковыми токами, где требуется защита от перегрузки и КЗ с предельной отключающей способностью 6 кА. Чувствительность к дифференциальному току 30 мА (тип AC) гарантирует защиту людей от поражения электрическим током при прямом прикосновении к токоведущим частям в сетях с переменным током. Ключевым отличием данной модели является конфигурация 3+N, при которой выключатель контролирует три фазных полюса и нейтраль, но при этом нейтральный полюс не имеет собственного расцепителя перегрузки, а лишь коммутирует цепь и участвует в дифференциальной защите. Это позволяет экономить место на DIN-рейке по сравнению с установкой четырехполюсного автомата с полным расцеплением во всех полюсах, сохраняя при этом контроль целостности нейтрального проводника. Импульсная прочность 0,25 кА и класс токоограничения 3 указывают на способность устройства выдерживать кратковременные перенапряжения и быстро отсекать токи короткого замыкания, снижая тепловое и динамическое воздействие на цепь. Устройство рассчитано на работу в диапазоне температур от -5 до +60 °C и соответствует климатическому исполнению УХЛ4, что ограничивает его применение в неотапливаемых помещениях с низкими температурами без дополнительного обогрева. Максимальное сечение подключаемого кабеля 16 мм² требует проверки соответствия сечений проводов в проекте, так как превышение этого значения сделает монтаж невозможным без использования специальных наконечников или переходников. Тип срабатывания «AC» означает, что выключатель реагирует только на синусоидальный переменный дифференциальный ток и не предназначен для защиты цепей с выпрямителями или импульсными источниками питания, где могут возникать пульсирующие токи утечки.
