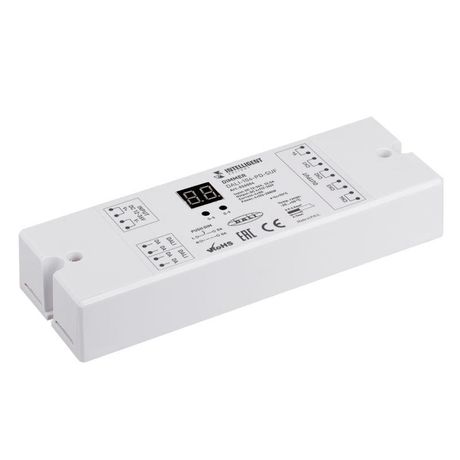

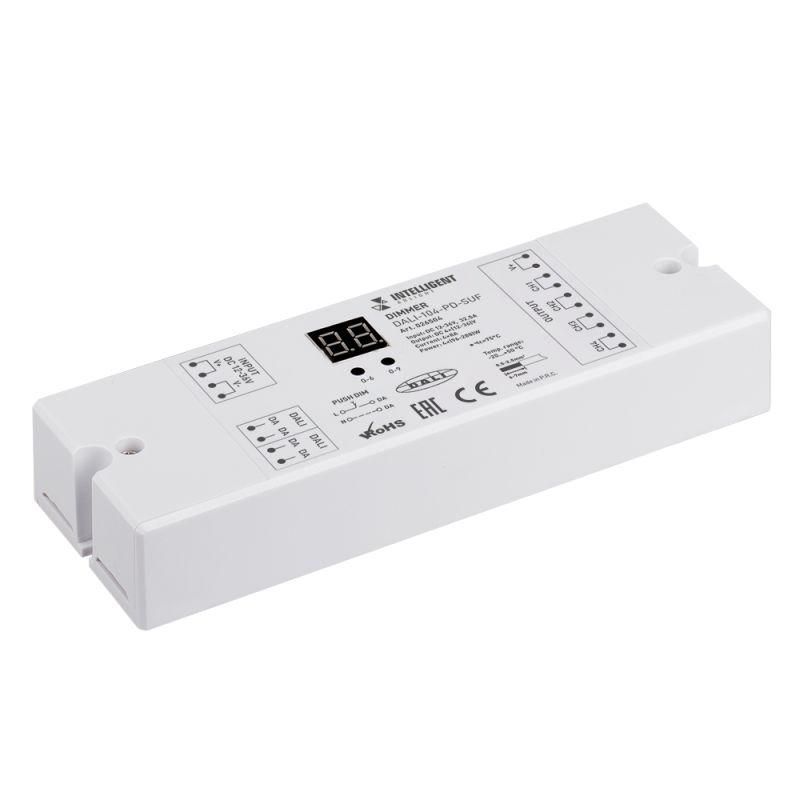

Диммер DALI-104-PD-SUF (12-36В 4х8А) (IP20 пластик) INTELLIGENT ARLIGHT 026504

Диммер DALI-104-PD-SUF 12-36В 4х8А IP20 пластик от INTELLIGENT ARLIGHT - устройство управления освещением для одноцветных и RGBW светодиодных лент, работающее по протоколу DALI. Подходит для точечного регулирования яркости в системах умного освещения с четырьмя независимыми каналами.

Назначение и область применения

Диммер DALI-104-PD-SUF 12-36В 4х8А IP20 пластик предназначен для плавной регулировки яркости светодиодных лент напряжением 12–36 В постоянного тока. Каждый из четырёх каналов управляет отдельным световым контуром - например, разными зонами LED-подсветки, цветовыми компонентами RGBW-ленты или несколькими лентами в одном помещении. Применяется в коммерческом и интерьерном освещении: торговые центры, гостиницы, офисы, выставочные залы, жилые интерьеры с многоуровневой подсветкой.

Технические характеристики

• Рабочее напряжение питания/выхода: 12–36 В постоянного тока
• Максимальный ток на канал: до 8 А (всего 4 × 8 А = 32 А суммарно)
• Количество каналов: 4 независимых (асинхронных)
• Управление: через протокол DALI и встроенные кнопки PUSH DIM
• Частота ШИМ: 1500 Гц - обеспечивает отсутствие мерцания даже при низкой яркости
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от воды и пыли
• Габариты: 168×58×28 мм
• Материал корпуса: пластик
• Серия: Диммеры CV DALI от INTELLIGENT ARLIGHT

Совместимость и монтаж

Диммер DALI-104-PD-SUF 12-36В 4х8А IP20 пластик совместим со всеми контроллерами и шлюзами, поддерживающими стандарт DALI-2 (IEC 62386). Для подключения требуется двухпроводная шина DALI (без полярности). К каждому из четырёх выходов можно подключить одну светодиодную ленту или группу лент, общая мощность которой не превышает 288 Вт при 36 В (или эквивалент при меньшем напряжении). Корпус рассчитан на установку в распределительную коробку, нишу или на DIN-рейку (не имеет крепления - требует фиксации дополнительно). Подключение проводов - клеммы с винтовым зажимом.

Безопасность и стандарты

Устройство соответствует требованиям стандарта IEC 62386 (DALI) для управления освещением. Отсутствуют сертификаты на соответствие EN 61347 (для источников света), так как это управляющее устройство, а не источник питания. Работает в температурном диапазоне, указанном производителем - рекомендуется избегать перегрева, особенно при работе на предельных нагрузках.

Преимущества

• Четыре независимых канала позволяют управлять разными участками освещения без внешних контроллеров
• Поддержка кнопок PUSH DIM даёт возможность ручного управления без системы автоматизации
• Высокая частота ШИМ (1500 Гц) исключает видимое мерцание, что важно для чувствительных зрительных условий
• Широкий диапазон входного напряжения (12–36 В) позволяет использовать одинаковый диммер с различными типами лент
• Компактный размер удобен для монтажа в ограниченных пространствах

Ограничения применения

• Не предназначена для работы с переменным током (AC) - только постоянный ток DC
• IP20 не допускает использование во влажных помещениях, на улице или в местах с риском попадания жидкостей
• Отсутствует встроенная защита от перегрузки - необходимо применять внешние предохранители или автоматы
• Не является источником питания - требует отдельного БП на 12–36 В
• Не поддерживает управление по Zigbee, Wi-Fi или Bluetooth - только DALI

Примеры использования

• RGBW-подсветка потолочных бордов в ресторане: каждый канал управляет своим цветовым слоем (красный, зелёный, синий, белый)
• Зональное освещение в торговом зале: четыре ленты вдоль витрин регулируются независимо по времени и яркости
• Освещение в спальне: одна лента за головой кровати, вторая - под шкафом, третья - в нише, четвёртая - над зеркалом - все управляются одним диммером
• Фасадная подсветка внутри закрытого короба: ленты с защитой IP65 питают от внешнего БП, а управление - через DALI-диммер

Практические советы

• Перед подключением проверьте суммарный ток всех лент на каждом канале - не превышайте 8 А на канал
• Используйте медные провода сечением не менее 1,5 мм2 для подключения лент, особенно при длинных маршрутах
• При использовании нескольких диммеров DALI-104-PD-SUF 12-36В 4х8А IP20 пластик задавайте уникальные адреса в программаторе DALI
• Не забудьте подключить терминалы DALI к контроллеру - без этого устройства будут работать только через кнопки PUSH DIM
• Для долгой службы избегайте установки рядом с нагревательными элементами - максимальная рабочая температура корпуса ограничена материалом
