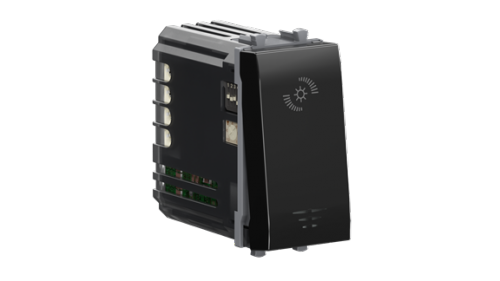

Черный квадрат для LED ламп 16A 1 модульный - 4402341 Avanti Диммер кнопочный ДКС

Диммер кнопочный 1 модуль 16А для светодиодных ламп DKC (ДКС) артикул 4402341 — устройство для плавного регулирования яркости света в бытовых и коммерческих системах освещения, совместимое со светодиодными, галогенными и лампами накаливания. Разработан для открытой установки в модульные системы кабельных коробов Avanti.

Назначение и область применения

Диммер кнопочный 1 модуль 16А для светодиодных ламп DKC (ДКС) артикул 4402341 предназначен для точной регулировки уровня освещённости в помещениях с использованием современных источников света. Подходит для жилых комнат, офисов, гостиниц, ресторанов и других объектов, где важна атмосфера и энергоэффективность. Устройство работает с LED-лампами, галогенками и классическими лампами накаливания. Интегрируется в модульные системы кабельных коробов In-liner Front, Aero, BUS и другие, использующие рамки-суппорты и каркасы Avanti.

Технические характеристики

• Номинальное напряжение: 220 В
• Номинальный ток: 16 А
• Номинальная мощность: 220 В·А
• Регулируемая мощность для LED-ламп: 3–120 Вт
• Регулируемая мощность для ламп накаливания и галогенных: 3–220 Вт
• Тип диммирования: передний фронт (TRIAC)
• Тип управления: сенсорное касание (кнопка)
• Количество модулей: 1
• Память уровня освещённости: да — запоминает последнюю установленную яркость после выключения
• Дополнительный вход управления: есть — позволяет подключить внешние управляющие сигналы (например, от автоматизации)
• Тип крепления: защелкивание
• Способ монтажа: открытая установка
• Тип комплектации: механизм с декоративной накладкой
• Цвет: черный («черный квадрат»)
• Материал корпуса: термопласт
• Отделка поверхности: глянцевая
• Степень защиты: IP20 — защита от прикосновений, но не от воды и пыли
• Габариты: 22,4 × 44,9 × 37 мм
• Содержание галогенов: отсутствует
• Защитное покрытие: декоративное

Совместимость и монтаж

Диммер кнопочный 1 модуль 16А для светодиодных ламп DKC (ДКС) артикул 4402341 совместим только с системами, использующими каркасы Avanti (код 4400912) и фиксирующие элементы типа 4400802. Для установки требуется:

• Подрозеточная коробка глубиной не менее 45 мм
• Использование каркаса с лапками (код 4400802) + саморезы для фиксации
• Кабели с диаметром до 3 мм — ввод через специальные отверстия
• Зачистка изоляции кабеля на 11 мм — используется шаблон, указанный в документации
• Винтовые зажимы для подключения проводов — максимальное сечение жилы: 1,5 мм²

Не устанавливается в стандартные подрозетники без адаптеров Avanti. Совместим с кнопками и клавишами серии Avanti — можно заменить обычную клавишу на этот диммер без перепроектирования панели.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренней установки в сухих помещениях. IP20 исключает использование в ванных, кухнях, на улице или в местах с повышенной влажностью. Материал корпуса не содержит галогенов — снижена токсичность при возможном возгорании. Нагрузка не должна превышать заявленные пределы (120 Вт для LED, 220 Вт для ламп накаливания) — превышение вызывает перегрев и выход из строя.

Преимущества

• Плавный пуск — продлевает срок службы LED-ламп
• Память уровня освещённости — после включения восстанавливает прошлую яркость, удобно для пользователей
• Дополнительный вход управления — позволяет интегрировать в умные дома и централизованные системы освещения
• Сенсорное управление — отсутствие механических движущихся частей повышает долговечность
• Глянцевая черная отделка — элегантный дизайн, хорошо сочетается с другими элементами серии Avanti
• Модульная конструкция — легко заменяется и обслуживается

Ограничения применения

• Не поддерживает диммирование по заднему фронту — совместим только с LED-лампами, поддерживающими переднее фазовое отсечение
• Не применяется в условиях высокой влажности, пыли, температур ниже 0°C или выше 40°C
• Не совместим с большинством дешёвых LED-ламп без драйверов, совместимых с TRIAC
• Требует обязательного использования каркасов Avanti — нельзя установить в стандартный подрозетник
• Максимальная мощность для LED — 120 Вт; при подключении нескольких ламп суммарная мощность не должна превышать этого значения

Примеры использования

• Жилая спальня — плавное затемнение перед сном с сохранением выбранного уровня яркости
• Офисный кабинет — регулировка освещения в зависимости от времени дня и задач
• Гостиничный номер — возможность выбрать комфортный уровень света без лишних переключателей
• Выставочный зал — точная настройка яркости для демонстрации товаров
• Система “умный дом” — интеграция с контроллером через дополнительный вход

Практические советы

• Перед установкой проверьте совместимость ваших LED-ламп с диммерами на основе TRIAC — лучше использовать рекомендованные производителем модели
• Не подключайте более одной группы ламп к одному диммеру, если суммарная мощность превышает 120 Вт
• Обязательно используйте оригинальный каркас 4400802 — иначе диммер не будет надёжно закреплён
• При первом включении дождитесь завершения процесса “запоминания” — он занимает несколько секунд
• Если лампы мерцают — попробуйте заменить их на модели с пометкой “dimmable” и совместимостью с передним фронтом
• Для сложных проектов — используйте дополнительный вход для связи с системой управления, чтобы избежать параллельного подключения нескольких диммеров
