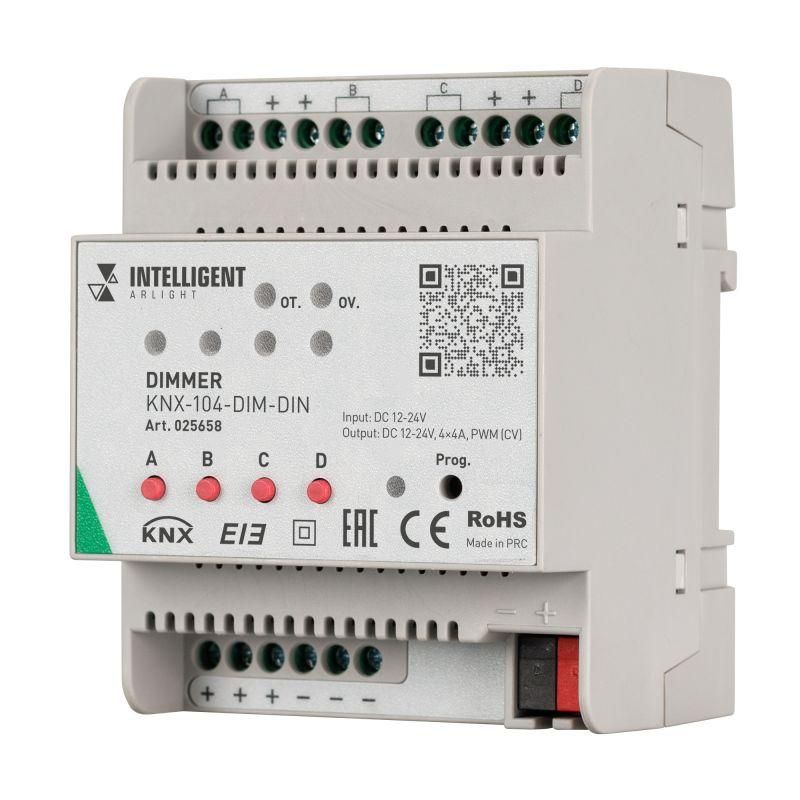

Диммер KNX-104-DIM-DIN (12-24В 4х4А) INTELLIGENT ARLIGHT 025658

Диммер KNX-104-DIM-DIN 12-24В 4х4А от INTELLIGENT ARLIGHT - устройство для точечной регулировки яркости светодиодных лент и ламп напряжением 12–24 В постоянного тока. Устанавливается на DIN-рейку, управление осуществляется через систему KNX, что делает его частью умного дома или промышленной автоматизации.

Назначение и область применения

Диммер KNX-104-DIM-DIN 12-24В 4х4А предназначен для плавного изменения яркости освещения в системах автоматического управления. Каждый из четырёх каналов способен управлять нагрузкой до 4 А, что позволяет контролировать отдельные зоны освещения - например, подсветку потолков, фасадов, выставочных стендов или рабочих поверхностей. Подходит для использования в жилых домах, офисах, гостиницах, торговых центрах и промышленных объектах, где требуется интеграция в протокол KNX.

Технические характеристики

• Питание: постоянный ток 12–24 В (DC)
• Число каналов: 4
• Максимальный ток на канал: 4 А
• Общая мощность: до 384 Вт (при 24 В) / минимум 192 Вт (при 12 В)
• Поддерживаемые типы нагрузки: светодиодные ленты и лампы 5–24 В DC
• Форм-фактор: монтаж на DIN-рейку 35 мм
• Ручное управление: есть - кнопки на корпусе позволяют изменять яркость без системы KNX

Совместимость и монтаж

Диммер KNX-104-DIM-DIN 12-24В 4х4А совместим со всеми устройствами, поддерживающими стандарт KNX. Для подключения требуются два типа проводов: силовые (для питания нагрузки и источника 12–24 В) и двужильная KNX-шинa (TP1). Каждый канал имеет отдельные клеммы для подключения анода и катода LED-нагрузки. Рекомендуется использовать кабель с сечением не менее 1,5 мм2 для силовой части. Установка выполняется на стандартную DIN-рейку - устройство защёлкивается механически, без дополнительных креплений.

Преимущества

• Четыре независимых канала - можно управлять несколькими световыми сценами одновременно
• Работает с низковольтными LED-системами, включая 5 В ленты - расширяет возможности проектирования
• Ручное управление сохраняет функциональность даже при отказе сети KNX
• Стандартный формат DIN-рейки - легко заменить или добавить в существующую панель
• Низкий уровень тепловыделения - не требует принудительного охлаждения

Ограничения применения

• Не подходит для переменного тока (AC) - нельзя использовать с обычными лампами 220 В
• Максимальная мощность на канал - 96 Вт; превышение вызывает перегрев и отключение
• Требуется внешний источник питания 12–24 В DC - сам диммер не преобразует напряжение
• Не предназначен для управления двигателями, нагревательными элементами или индуктивными нагрузками
• Не работает без подключения к шине KNX - автономное использование невозможно

Примеры использования

• Подсветка кухонных гарнитуров - четыре канала управляют разными участками LED-ленты
• Освещение выставочного стенда - каждая зона регулируется отдельно по расписанию
• Система ночного освещения в отеле - снижение яркости после 23:00 через программирование KNX
• Производственные линии - мягкое включение/выключение подсветки рабочих мест для экономии энергии

Практические советы

• Перед монтажом проверьте суммарную мощность всех лент на каждом канале - не превышайте 96 Вт
• Используйте качественный блок питания с запасом по току (минимум +20%) - особенно при работе с длинными лентами
• При подключении нескольких диммеров KNX-104-DIM-DIN 12-24В 4х4А в одной системе, задавайте им уникальные адреса в программаторе KNX
• Для защиты от скачков напряжения рекомендуется установить TVS-диоды на входе каждой LED-цепи
• Если используется 5 В лента - убедитесь, что ваш блок питания обеспечивает достаточный ток: 4 А × 5 В = 20 Вт на канал
