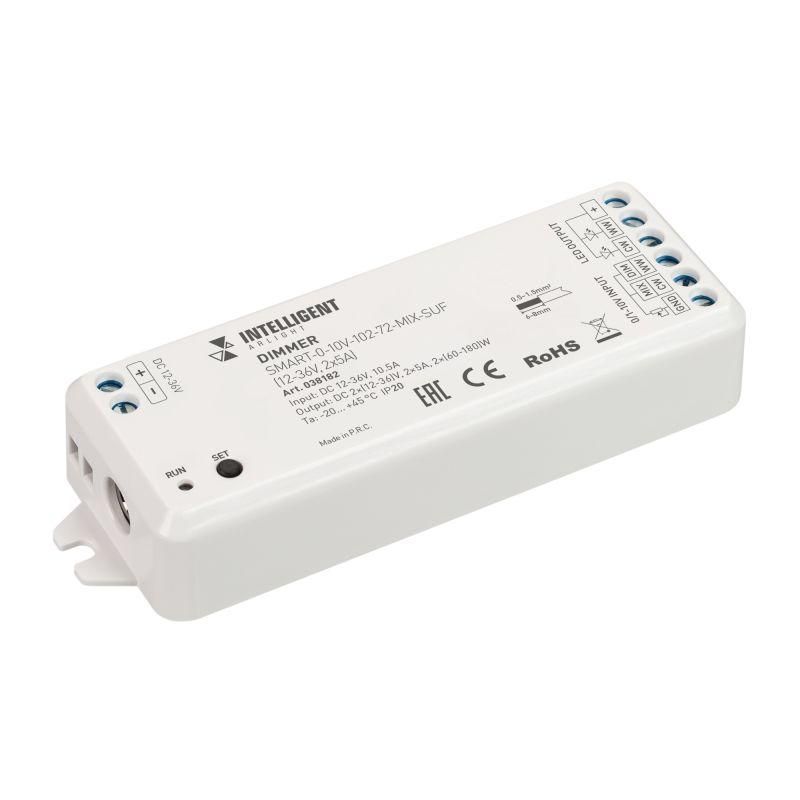

Диммер SMART-0-10V-102-72-MIX-SUF (12-36В 2х5А) (IP20 пластик) INTELLIGENT ARLIGHT 038182

Диммер 0-10V 12-36В 2x5А IP20 пластик от INTELLIGENT ARLIGHT - устройство для плавного регулирования яркости светодиодных источников света с управлением по сигналу 0–10 В. Подходит для систем освещения с мультибелыми LED-лентами и модулями, где требуется точный контроль уровня света. Артикул 038182 обеспечивает надёжную работу в бытовых и коммерческих установках.

Назначение и область применения

Диммер 0-10V 12-36В 2x5А IP20 пластик предназначен для управления яркостью светодиодных светильников, работающих по протоколу 0–10 В. Особенно эффективен при работе с мультибелыми (MIX) источниками - когда необходимо одновременно регулировать цветовую температуру и уровень освещённости. Устройство подключается к контроллерам, сенсорным панелям или центральным системам автоматизации зданий.

Технические характеристики

• Рабочее напряжение питания: 12–36 В постоянного тока (DC)
• Выходной ток: до 5 А на каждый из двух каналов
• Максимальная выходная мощность: 120–360 Вт (на два канала)
• Управление: аналоговый сигнал 0–10 В (по одному проводу на канал)
• Корпус: пластик PVC, степень защиты IP20 - противостояние только крупным частицам, не защищён от воды и брызг
• Габариты: 114 × 38 × 20 мм

Совместимость и монтаж

Диммер совместим со всеми источниками света, поддерживающими управление по сигналу 0–10 В. Для работы необходим внешний контроллер, выдающий напряжение 0–10 В на управляющие входы устройства. Каждый из двух каналов работает независимо - можно управлять двумя разными группами светильников или двумя компонентами мультибелой ленты (например, холодный и тёплый белый).

Подключение:

• Питание: +12…+36 В DC и GND - клеммы для подключения блока питания
• Управление: два пары контактов (Channel 1 и Channel 2) - подключаются к выходам контроллера 0–10 В
• Выход: две группы нагрузки - подсоединяются к анодам и катодам LED-устройств

Монтаж осуществляется на DIN-рейку или фиксируется на поверхности с помощью встроенных креплений. Учитывайте минимальный зазор вокруг корпуса для теплоотвода - особенно при работе на предельной мощности.

Безопасность и стандарты

Степень защиты IP20 означает, что устройство не предназначено для установки во влажных помещениях, на улице или в местах с риском попадания жидкостей. Применяйте только внутри помещений, в сухих условиях. Напряжение питания 12–36 В DC соответствует классу безопасности SELV (низковольтное безопасное напряжение), что снижает риск поражения током.

Преимущества

• Два независимых канала позволяют управлять сложными световыми сценариями без дополнительных устройств
• Широкий диапазон рабочего напряжения (12–36 В) - совместим с большинством современных LED-систем
• Пластиковый корпус из PVC - легкий, устойчив к коррозии, не требует специального обслуживания
• Компактные габариты - легко встраивается в распределительные щиты и световые короба

Ограничения применения

• Не поддерживает PWM-управление - только аналоговый сигнал 0–10 В
• IP20 - нельзя использовать в помещениях с высокой влажностью (баня, бассейн, кухня без защиты)
• Максимальная мощность 180 Вт на канал - не подходят для мощных прожекторов или линейных светильников выше этого значения
• Требуется внешний контроллер; сам по себе не создаёт сигнал 0–10 В

Примеры использования

• Регулировка цветовой температуры в офисном освещении - один канал для тёплого белого, второй - для холодного
• Управление подсветкой торгового зала через центральную систему BMS
• Настройка атмосферного освещения в ресторане с использованием датчиков движения и таймеров
• Освещение витрин с возможностью переключения между режимами “день” и “ночь”

Практические советы

• Проверьте совместимость ваших LED-источников с 0–10 V перед покупкой - некоторые модели работают только с определённым диапазоном сигнала
• Используйте экранированные провода для управляющего сигнала 0–10 В, чтобы исключить помехи от силовых кабелей
• При подключении нескольких диммеров 038182 к одному контроллеру убедитесь, что суммарный ток потребления по каналу не превышает допустимые значения контроллера
• Не перегружайте каналы - даже если LED-лента рассчитана на 200 Вт, лучше оставить запас в 20 % для долговечности
• При замене старого диммера - проверьте полярность подключения питания и сигнала, неверное подключение может повредить контроллер
