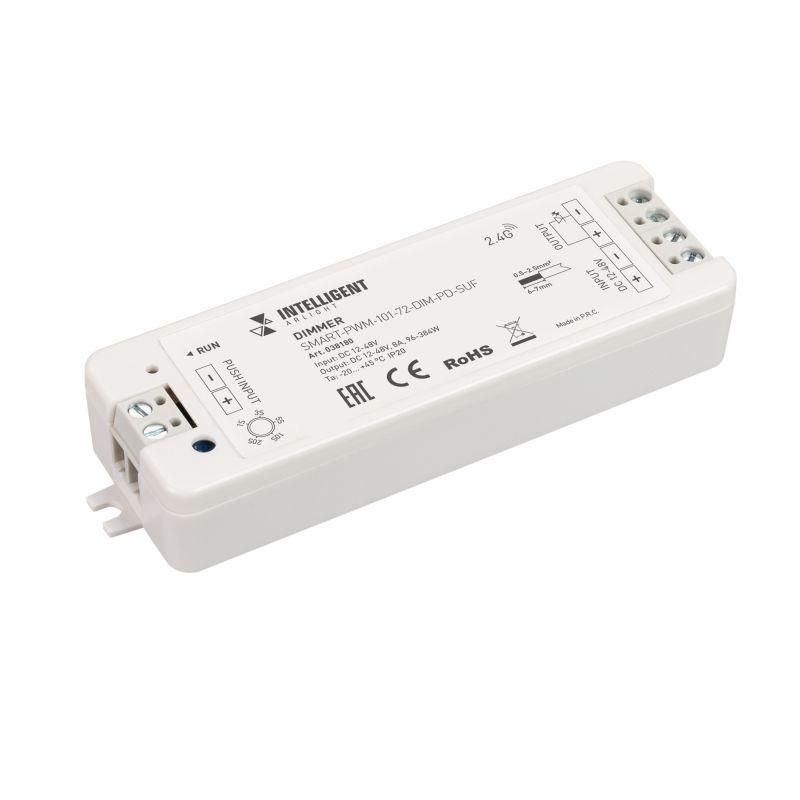

Диммер SMART-PWM-101-72-DIM-PD-SUF (12-48В 1х8А SS 2.4G) (IP20 пластик) INTELLIGENT ARLIGHT 038180

Диммер PWM 101-72 DIM PD SUF (12-48В 1х8А SS 2.4G) (IP20 пластик) от INTELLIGENT ARLIGHT - устройство для регулировки яркости монохромной светодиодной ленты с помощью импульсно-широтной модуляции (ШИМ). Подходит для систем освещения с управлением через беспроводные пульты серии SMART.

Назначение и область применения

Диммер PWM 101-72 DIM PD SUF предназначен для плавного управления яркостью одноцветных LED-лент на постоянном токе. Используется там, где требуется точная регулировка светового потока без мерцания - в бытовых интерьерах, торговых зонах, выставочных стендах, офисах и других местах с фиксированным источником света. Работает исключительно с лентами, а не с точечными светильниками или RGB-системами.

Технические характеристики

• Рабочее напряжение: 12–48 В постоянного тока (DC)
• Максимальный ток на канал: 8 А
• Мощность нагрузки: до 96 Вт (при 12 В) / до 384 Вт (при 48 В)
• Количество каналов: 1
• Тип управления: ШИМ (PWM) с частотой 2.4 ГГц
• Функции: плавный старт (Smooth Start), Push-Dim (регулировка нажатием кнопки на самом диммере)
• Конструкция корпуса: Пластик (PVC), IP20 - защита от прикосновений и крупных частиц, но не от воды и пыли
• Размеры: 97 × 33 × 18 мм
• Подключение: винтовые клеммы для проводов

Совместимость и монтаж

Диммер PWM 101-72 DIM PD SUF совместим только с лентами на постоянном токе (DC) и требует внешнего источника питания 12–48 В. Для управления используется пульт или панель из серии SMART - они продаются отдельно. Кабели подключаются к винтовым клеммам: вход - от блока питания, выход - к ленте. Монтаж возможен в распределительную коробку, за шкафом или на DIN-рейке (если есть соответствующий крепёж - в комплекте не предусмотрен). Не допускается установка во влажных помещениях или на улице из-за защиты IP20.

Безопасность и стандарты

Устройство имеет степень защиты IP20 - не предназначено для работы в условиях повышенной влажности, запыленности или контакта с водой. Корпус выполнен из самозатухающего пластика PVC, что снижает риск возгорания при перегрузках. Соответствует требованиям безопасности для низковольтных устройств, но не сертифицирован по EN 61558 или другим европейским нормам для профессионального оборудования.

Преимущества

• Плавный старт предотвращает скачки тока при включении - продлевает срок службы ленты и блока питания
• Funktion Push-Dim позволяет регулировать яркость даже без пульта - просто нажимая на клавишу на корпусе
• Широкий диапазон рабочего напряжения (12–48 В) обеспечивает гибкость при выборе источника питания
• Компактные размеры позволяют легко спрятать устройство в ограниченном пространстве
• Винтовые клеммы надёжно фиксируют провода - не требуют пайки

Ограничения применения

• Не работает с RGB-лентами, RGBW-лентами или адресными LED-системами
• Не поддерживает управление через Wi-Fi, Zigbee, Bluetooth или мобильные приложения - только через пульты SMART
• IP20 не допускает использование в ванных комнатах, кухнях, на балконах или на улице
• Максимальная мощность зависит от напряжения: при 12 В нельзя нагружать более 96 Вт, иначе произойдёт перегрев
• Не имеет встроенного блока питания - нужен внешний преобразователь

Примеры использования

• Регулировка яркости белой LED-ленты под потолком в гостиной
• Освещение витрин магазина с плавным переходом от дневного к вечернему режиму
• Подсветка стеллажей в офисе с использованием пульта SMART на столе
• Система ночного освещения в коридоре, включающаяся и регулируемая вручную через кнопку на диммере

Практические советы

• Выбирайте блок питания с запасом по мощности - минимум +20% от потребления ленты
• Проверьте полярность перед подключением: "+" и "-" должны совпадать с метками на диммере
• Длина проводов между диммером и лентой не должна превышать 3–5 м - иначе возможны потери напряжения
• Если используете длинную ленту (>5 м), подключите питание с обоих концов, чтобы избежать падения яркости
• Перед первым включением проверьте работу пульта SMART - он должен находиться в радиусе 10 м без препятствий
• Не закрывайте диммер плотными материалами - необходим свободный доступ воздуха для теплоотвода
