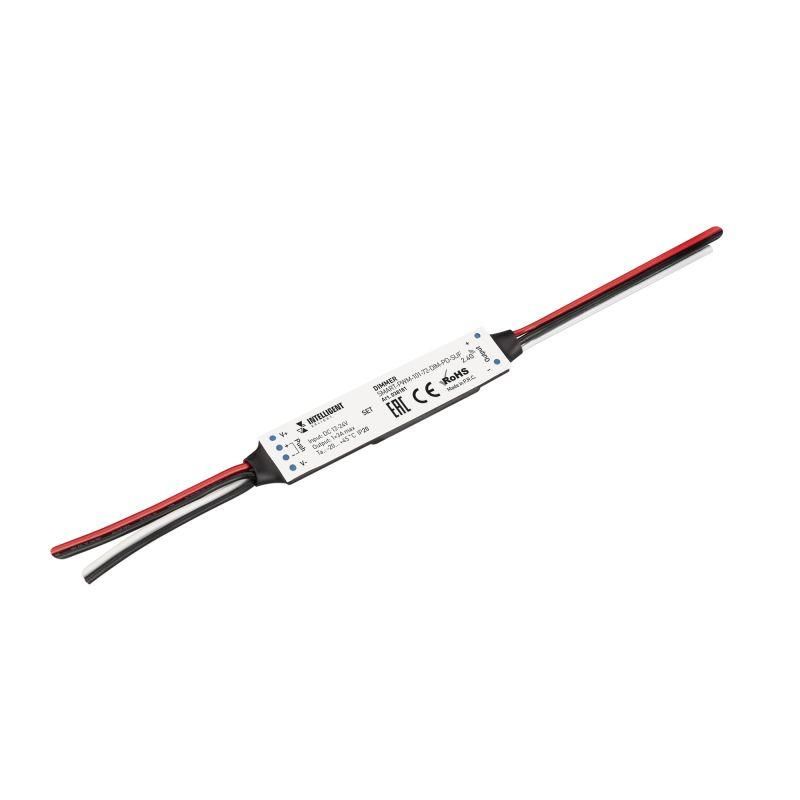

Диммер SMART-PWM-101-72-DIM-PD-SUF (12-24В 1х3А SS 2.4G) пластик INTELLIGENT ARLIGHT 038181

Диммер PWM 101-72 пластик 12-24В 3А 2.4G от INTELLIGENT ARLIGHT - компактное устройство для регулировки яркости монохромной светодиодной ленты с помощью импульсно-широтной модуляции (ШИМ). Подходит для систем освещения с питанием 12–24 В постоянного тока, управление осуществляется через беспроводные пульты серии SMART.

Назначение и область применения

Диммер PWM 101-72 пластик 12-24В 3А 2.4G предназначен для плавного изменения яркости однотонных LED-лент. Он работает в паре с пультами управления серии SMART - устройства не имеют физических кнопок, все управление происходит радиоканалом на частоте 2.4 ГГц. Применяется в бытовых и коммерческих системах: подсветка мебели, потолочные светильники, декоративные элементы интерьеров, выставочные стенды.

Технические характеристики

• Рабочее напряжение: 12–24 В постоянного тока (DC)
• Максимальный ток на канал: 3 А
• Максимальная мощность нагрузки: до 72 Вт (при 24 В) / до 36 Вт (при 12 В)
• Количество каналов: 1
• Тип управления: ШИМ (PWM), бесступенчатое затемнение
• Функции: плавный старт (плавное включение без скачков тока), Push-Dim (кратковременное нажатие - переключение между уровнями яркости)
• Габариты: 60 × 14 × 6 мм
• Частота управления: 2.4 ГГц (беспроводное управление через пульты SMART)
• Корпус: пластиковый, не герметичный

Совместимость и монтаж

Диммер PWM 101-72 пластик 12-24В 3А 2.4G совместим только с пультами и панелями серии SMART от INTELLIGENT ARLIGHT. Для работы требуется отдельно приобрести один из них. Монтаж выполняется в цепь между источником питания и светодиодной лентой. Клеммы для подключения: вход +12…+24 В, GND, выход к ленте (+ и –). Обязательно соблюдать полярность. Корпус рассчитан на установку внутри корпуса, шкафа или за потолком - не предназначен для открытого монтажа в условиях повышенной влажности или запыленности.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтного оборудования. Не имеет сертификации IP - не защищён от воды и пыли. Не устанавливать в помещениях с высокой влажностью (ванна, бассейн, баня) или на улице. Температурный режим эксплуатации не указан - рекомендуется избегать температур ниже 0 C и выше 50 C.

Преимущества

• Миниатюрный размер позволяет спрятать устройство даже в тонких конструкциях
• Плавный старт продлевает срок службы LED-ленты и источника питания
• Funktion Push-Dim даёт возможность менять уровень яркости одним нажатием - удобно для ручного управления без сложных интерфейсов
• Поддерживает широкий диапазон напряжений (12–24 В) - универсальность для разных типов лент

Ограничения применения

• Не подходит для цветных RGB-лент - только для монохромных (белый, красный, зелёный и т.д.)
• Требует обязательного наличия пульта серии SMART; без него устройство не работает
• Максимальный ток 3 А - нельзя использовать с лентами мощнее 72 Вт (например, длинными участками 24 В ленты 5 м и более)
• Пластиковый корпус не защищён от внешних воздействий - не для уличного или влажного использования
• Нет возможности программирования сценариев - только базовое затемнение и включение/выключение

Примеры использования

• Подсветка кухонных шкафов с белой LED-лентой 12 В, 20 Вт
• Освещение витрин в магазине с лентой 24 В, 48 Вт
• Декоративная подсветка потолочных ниш в гостиной
• Система ночного освещения в гардеробной с автоматическим включением по сигналу пульта

Практические советы

• Перед установкой проверьте суммарную мощность ленты - она не должна превышать 72 Вт при 24 В или 36 Вт при 12 В
• При использовании длинных лент (>5 м) убедитесь, что сечение провода достаточно для минимизации падения напряжения
• При монтаже в закрытом пространстве обеспечьте минимальный воздушный зазор вокруг диммера - он нагревается при работе на пределе
• Пульты серии SMART требуют первоначальной синхронизации - следуйте инструкции производителя
• Замена диммера PWM 101-72 пластик 12-24В 3А 2.4G возможна только аналогичным устройством - другие модели не поддерживают протокол 2.4 ГГц от INTELLIGENT ARLIGHT
