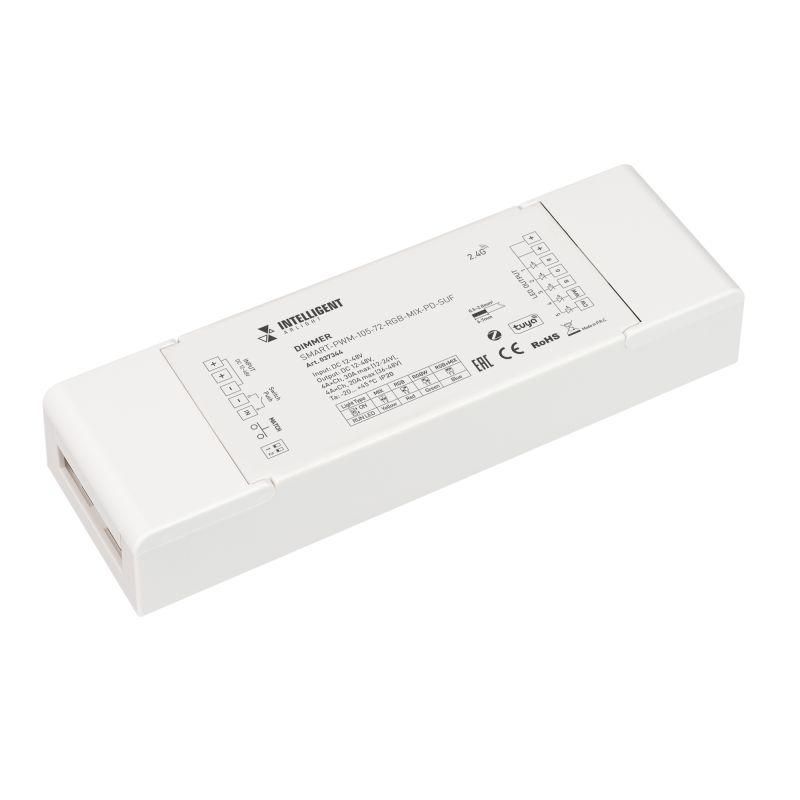

Диммер SMART-PWM-105-72-RGB-MIX-PD-SUF (12-48В 5х6А ZB 2.4G) IP20 пластик INTELLIGENT ARLIGHT 037344

Диммер PWM-105-72-RGB-MIX-PD-SUF (12-48В 5x6А ZB 2.4G) IP20 пластик - это многофункциональный 5-канальный контроллер для управления светодиодными лентами и модулями различных типов: DIM, MIX, RGB, RGBW и RGB-MIX. Разработан для интеграции в умные системы через ZigBee и совместим с голосовым помощником Яндекс Алиса. Бренд INTELLIGENT ARLIGHT, артикул 037344.

Назначение и область применения

Диммер PWM-105-72-RGB-MIX-PD-SUF предназначен для точной регулировки яркости и цвета светодиодных нагрузок. Подходит для управления одноканальными белыми лентами (DIM), двухканальными холодным/теплым светом (MIX), трёхканальными RGB-лентами, четырёхканальными RGBW и пятиканальными RGB-MIX. Применяется в интерьерном освещении, торговых залах, рекламных конструкциях, декоративной подсветке и системах умного дома. Контроллер работает через ZigBee-шлюз и подключается к экосистеме Tuya, что позволяет управлять им из смартфона или через голосовые команды.

Технические характеристики

• Рабочее напряжение: 12–48 В постоянного тока (DC)
• Максимальный ток на канал: 6 А при 12–24 В, 4 А при 36–48 В
• Общая выходная мощность: до 360 Вт (при 12–24 В) / до 960 Вт (при 36–48 В)
• Количество каналов: 5 (независимых)
• Тип сигнала: ШИМ (PWM) - обеспечивает плавную и бесступенчатую регулировку
• Управление: через ZigBee 2.4 ГГц (совместимо с Tuya ZigBee шлюзами 037436 и 039310)
• Поддержка голосового управления: Яндекс Алиса
• Функция Push-Dim: возможность ручной регулировки яркостью кнопкой на устройстве
• Корпус: пластик PVC, степень защиты IP20 - защищён от прикосновений и крупных частиц, не герметичен
• Габариты: 179 × 56 × 30 мм
• Крепление: винтовые клеммы для проводов

Совместимость и монтаж

Диммер PWM-105-72-RGB-MIX-PD-SUF требует внешнего ZigBee-шлюза (например, модели 037436 или 039310) для связи со смартфоном или умным домом. Без шлюза он не будет работать в сетевой среде. Для подключения используйте винтовые клеммы: вход - питание 12–48 В DC, выход - 5 групп светодиодов (по одному каналу на каждую). Максимальная длина провода между диммером и лентой - рекомендуется не более 5 метров, чтобы избежать потерь напряжения. Провода должны иметь достаточное сечение: для 6 А - минимум 1,5 мм2, для 4 А - 1,0 мм2. Устройство монтируется внутри распределительной коробки или щита - не предназначено для открытой установки.

Безопасность и стандарты

Степень защиты IP20 исключает использование устройства во влажных помещениях, на улице или в местах с риском попадания воды и пыли. Напряжение питания соответствует безопасному классу SELV (низковольтное). Соответствие нормам безопасности ЕЭК и RoHS подтверждено производителем, сертификаты доступны на сайте INTELLIGENT ARLIGHT. Не допускается перегрузка по току - превышение значений 6 А/канал (при 12–24 В) или 4 А/канал (при 36–48 В) может вызвать перегрев и выход из строя.

Преимущества

• Пять независимых каналов позволяют управлять сложными световыми сценами - от монохромной подсветки до полноцветных эффектов
• Поддержка ZigBee и Tuya даёт возможность удалённого управления и интеграции с другими умными устройствами
• Функция Push-Dim - удобна для быстрого изменения яркости без телефона
• Высокий порог мощности (до 960 Вт) позволяет использовать один контроллер вместо нескольких
• Пластиковый корпус легкий, устойчивый к химическим воздействиям и не требует радиатора

Ограничения применения

• Не подходит для работы в условиях повышенной влажности, пыли, на улице или в неотапливаемых помещениях - IP20 не обеспечивает защиту от жидкостей
• Требуется обязательное наличие ZigBee-шлюза; без него контроллер не реагирует на команды из приложения
• Не поддерживает Wi-Fi, Bluetooth или RF-пульты напрямую - только ZigBee
• При напряжении выше 24 В ток на канал снижается до 4 А - важно правильно рассчитывать нагрузку
• Не имеет встроенного батарейного питания - требуется внешний источник 12–48 В

Примеры использования

• Кухонный гарнитур с RGBW-лентами - управление цветом и температурой света через Алису
• Рекламная вывеска с MIX-лентами - автоматическое изменение тональности с утра на вечер
• Зал ресторана с RGB-MIX-лентами - смена сценариев освещения по расписанию через Tuya
• Декоративная подсветка витрин - управление яркостью с помощью пульта SMART (дополнительно)

Практические советы

• Перед подключением проверьте суммарную мощность всех лент - она должна быть ниже максимума для выбранного напряжения
• При использовании длинных лент (более 3 м) применяйте параллельное подключение к диммеру, чтобы избежать падения яркости
• Для надёжной работы ZigBee-сети размещайте шлюз не далее 10 м от диммера, без металлических препятствий
• Пульты серии SMART - опциональный аксессуар; они не входят в комплект и заказываются отдельно
• При первом запуске выполните сброс и переформирование сети через приложение Tuya - это гарантирует стабильное соединение
