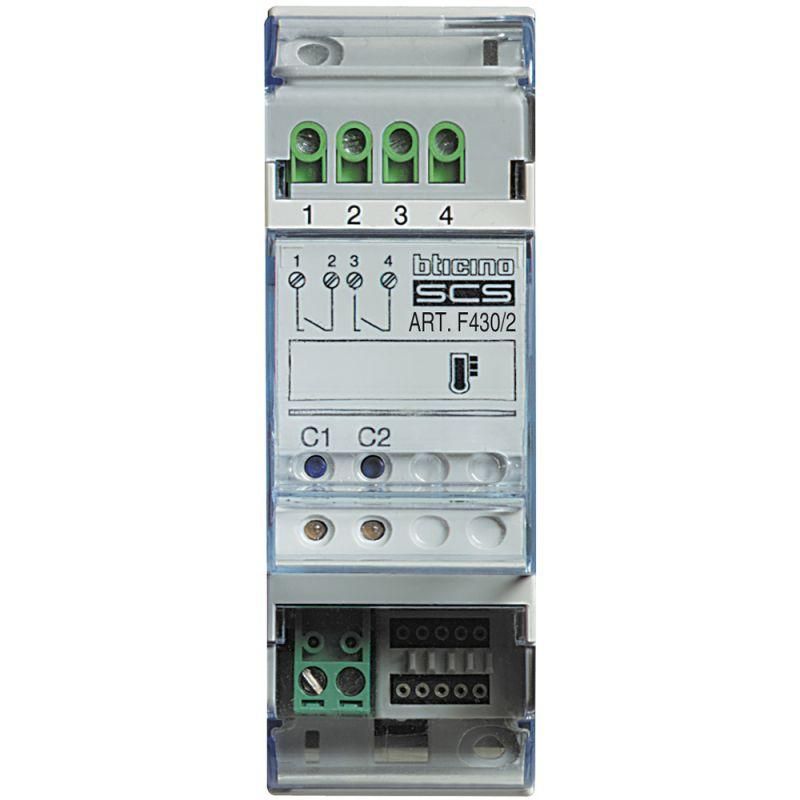

Активирующее устройство для системы термоконтроля с 2 реле, DIN - F430/2 Legrand

Активирующее устройство с 2 реле для системы термоконтроля, 2 модуля, на DIN-рейку - компактный элемент автоматизации, предназначенный для управления нагревательными приборами, вентиляцией или другими нагрузками до 6 А в системах термоконтроля MYHOME BTICINO. Артикул f430/2 обеспечивает надёжную коммутацию через два независимых реле, установленных на стандартную DIN-рейку.

Назначение и область применения

Устройство используется для включения и отключения электроприёмников в зависимости от сигналов от терморегуляторов или других контроллеров системы MYHOME BTICINO. Подходит для управления теплыми полами, радиаторами, вентиляторами, насосами и другим оборудованием с активной нагрузкой до 6 А. Применяется в жилых, офисных и промышленных объектах, где требуется точный температурный контроль.

Технические характеристики

• Напряжение питания: 220 В переменного тока
• Количество реле: 2 независимых
• Номинальный ток: 6 А
• Максимальный коммутируемый ток: 6 А
• Тип нагрузки: активная (резистивная)
• Способ монтажа: установка на DIN-рейку 35 мм
• Габариты: ширина 2 модуля (около 36 мм)
• Степень защиты: IP20 - защита от прикосновений и ограниченной пыли, не для улицы
• Шинное соединение: да - возможность параллельного подключения нескольких устройств по шине питания
• Ручной выключатель: есть - позволяет вручную включить/выключить каждое реле без сигнала от контроллера

Совместимость и монтаж

Активирующее устройство совместимо с системой MYHOME BTICINO и другими устройствами, использующими стандартные сигналы 220 В для управления реле. Монтируется на DIN-рейку без необходимости дополнительных креплений. Шинное соединение позволяет подавать питание на несколько устройств последовательно, снижая количество проводов. Для подключения используются клеммы на передней панели - зажимы рассчитаны на провода сечением до 2,5 мм2. Установка требует доступа к фазному и нулевому проводу, а также к управляющему сигналу от термостата.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего монтажа в распределительных щитах. Степень защиты IP20 исключает использование в условиях повышенной влажности, пыли или на улице. Наличие ручного выключателя повышает безопасность при обслуживании - можно отключить нагрузку механически даже при отказе системы управления.

Преимущества

• Два независимых реле позволяют управлять двумя различными нагрузками из одного устройства
• Шинное соединение упрощает wiring и экономит место в щите
• Ручной выключатель даёт возможность тестирования и аварийного отключения без внешних команд
• Компактная форма (2 модуля) оптимальна для плотной компоновки в щитах
• Поддерживается официальной экосистемой MYHOME BTICINO - гарантия совместимости с термостатами и центральными блоками

Ограничения применения

• Не предназначен для работы с индуктивными или емкостными нагрузками (например, двигателями, светодиодными драйверами) - возможен пробой контактов
• IP20 не допускает установку во влажных помещениях (ванная, бассейн, уличные щиты)
• Нет входов для дискретных сигналов - управление возможно только через внешний контроллер, подающий напряжение 220 В
• Минимальная глубина монтажной коробки не указана - необходимо проверить наличие достаточного места за DIN-рейкой для подвода проводов

Примеры использования

• Управление двумя контурами тёплого пола в разных зонах дома
• Переключение между основным и резервным котлом
• Включение вентилятора при превышении температуры в серверной комнате
• Автоматическое включение обогрева в гараже по сигналу с термодатчика

Практические советы

• При подключении нагрузки убедитесь, что её мощность не превышает 1320 Вт (220 В × 6 А)
• Используйте предохранители на каждой линии - реле не имеют встроенной защиты от перегрузки
• Проверьте посадочные размеры: ширина 2 модуля требует минимум 36 мм свободного места на рейке
• При использовании в составе MYHOME BTICINO - подключайте управляющие провода к соответствующим выходам контроллера, а не к обычным кнопкам
• При замене старого устройства - отключите питание, так как реле работают от сети 220 В, а не от слаботочных сигналов
